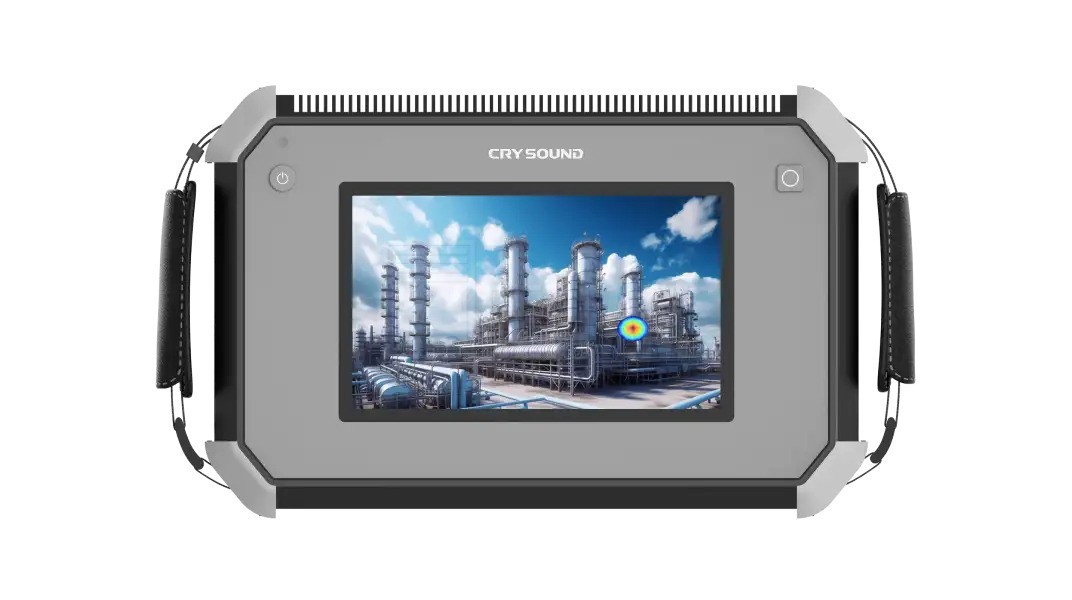

Ультразвуковой детектор частичных разрядов Crysound CRY2621

Промышленный акустический детектор для обнаружения частичных разрядов и утечек газа

Системы сжатого воздуха, газа и вакуума повсеместно используются на заводах и промышленных предприятиях. Компрессоры обеспечивают работу станков, инструментов, робототехники, лазеров, систем перемещения товаров и многого другого. Все они подвержены износу и со временем приводят к утечкам. Постоянные утечки могут быть скрытые, например, находиться за станками, в точках подключения, над трубами, в изношенных шлангах и треснувших трубах. Согласно статистике, из-за утечек система сжатого воздуха может терять от 30 до 50% производственной мощности. Акустическая камера Crysound CRY2621 как раз помогает легко и быстро обнаружить такие утечки в режиме реального времени. Наводите камеру на объект и сразу видите результат – цветная карта, наложенная на изображение в видимом спектре, показывающая точное место утечки. Внешне область утечки очень похожа на инфракрасное анимированное изображение.

Помимо поиска утечек газа, CRY2621 способна обнаруживать и классифицировать частичные разряды.

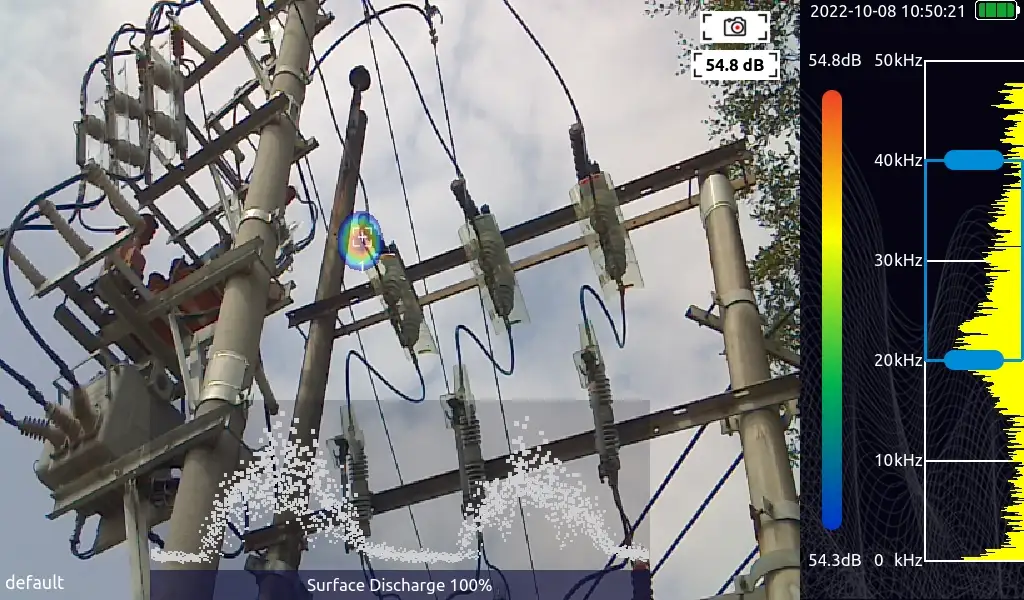

CRY2621 строит диграммы PRPD и определяет тип частичного разряда в реальном времени.

Промышленный акустический детектор CRY2621 легок в управлении; его корпус выполнен из прочного и долговечного алюминиевого сплава. Акустическая камера обнаруживает утечки и частичные разряды в режиме реального времени, т.е. здесь и сейчас, что значительно быстрее по сравнению с устаревшими традиционными методами. Теперь не нужно прислушиваться к шипящим звукам и лить мыльную воду на область предполагаемой утечки. CRY2621 распознает высокочастотный звук, характерный для частичных разрядов и утечек сжатого воздуха или вакуума (подсос воздуха). 64 цифровые MEMS микрофона камеры улавливают характерные звуковые и ультразвуковые сигналы в диапазоне от 2 до 40 кГц, выводит изображение места утечки на 7 дюймовый сенсорный экран с разрешением 1024*600.

CRY2621 предельно прост в настройке, необходимо отрегулировать всего два параметра - диапазон испытательных частот и динамический диапазон испытания для удовлетворения подавляющего большинства требований к обследованиям. Устройство поддерживает режим камеры, видеорежим и гибкую запись данных на месте. Результаты обследований можно экспортировать и представить в отчёте. Прибор помогает предприятиям снизить потери, вызванные утечками газа, частичными разрядами на ЛЭП и подстанционном оборудовании и другими авариями.

Особенности

Классификация частичных разрядов

• Миниатюрные чувствительные MEMS микрофоны

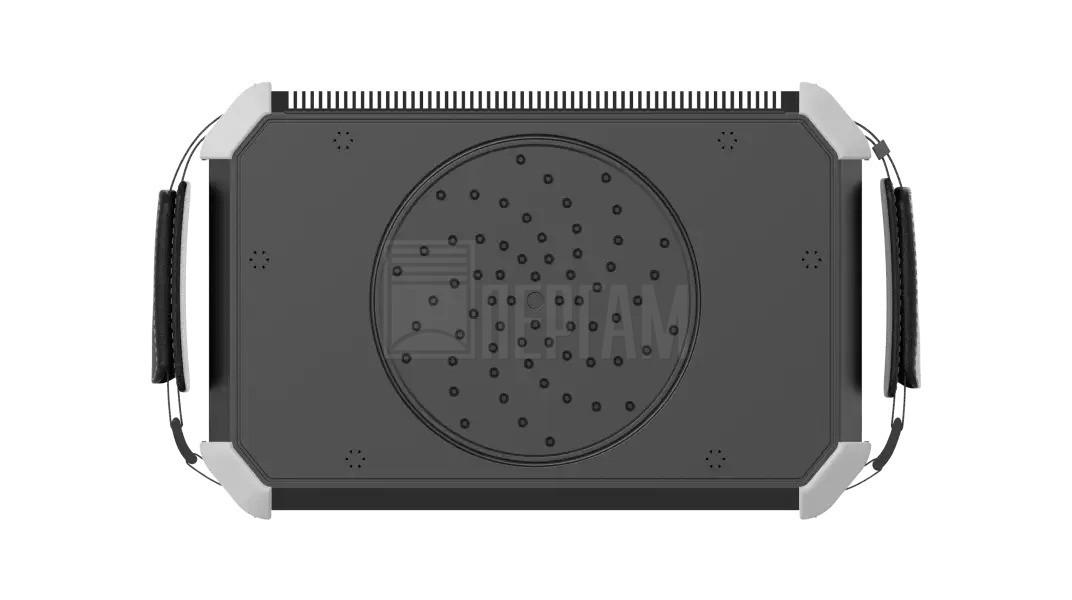

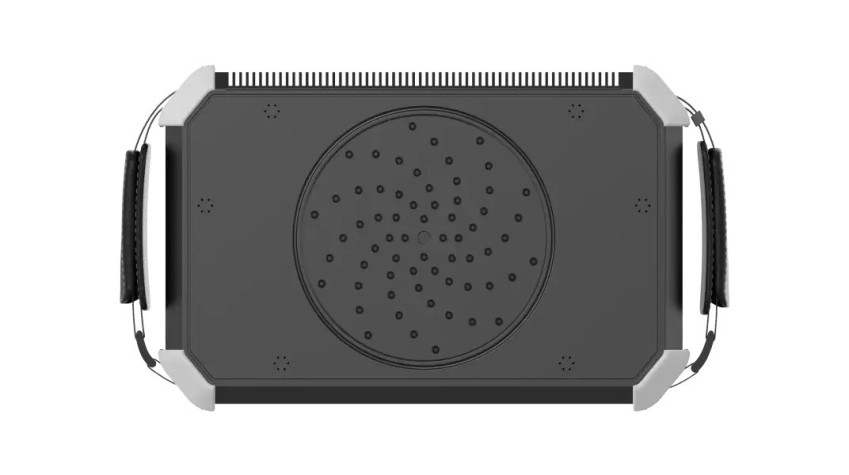

  Высокочувствительные 64 цифровые MEMS-микрофоны улавливают звуковые и ультразвуковые волны, распознают источник звука в месте возможной утечки, аудиовизуальное отображение в реальном времени, защита от помех, помощь в обнаружении (подсказки во время работы).

• Оценка утечек

  Активировав функцию измерения утечек, камера непрерывно отображает количество утечек и потерь, а также уровень потерь.
• Камера строит диаграммы PRPD частчных разрядов и определяет их тип.

• Аналитика и отчёты

  Обработка и запись данных, волновых форм, спектров, спектрограмм на основе шаблонов поддерживается программным обеспечением CRYSOUND для анализа редактируемых отчётов в формате Excel.
