Тепловизор EATECH F4

О приборе

EATECH F4 — профессиональный тепловизор с матрицей 480 × 360, сменной оптикой, лазерным дальномером и диапазоном измерений до +650 °C (до +2000 °C с опциональной высокотемпературной оптикой), который подходит для промышленной диагностики и энергоаудита.

Главные особенности

• Super Resolution — программное увеличение разрешения до 960 × 720 пикселей для более детального анализа объектов.
• PerIRVision — автоматическое объединение последовательных тепловых снимков в панорамное изображение без специального широкоугольного объектива.
• Расширенная температурная аналитика — изотермы, выделение объектов, расчет площадей и одновременный контроль температуры до 12 точек, линий или областей.
• Лазерный дальномер — измерение расстояния до объекта и целеуказание при проведении обследований.
• Сменная оптика — выбор объективов для съемки крупных объектов, небольших компонентов и удаленных целей.
• Диапазон до +2000 °C — работа с высокотемпературными объектами при использовании опционального объектива RangeMax Ultra-wide.
• Фото- и видеозапись — сохранение результатов в инфракрасном и видимом диапазонах, включая видео в формате IRGD.
• GPS и электронный компас — определение положения прибора при обследовании.

Профессиональный тепловизор с расширенными возможностями

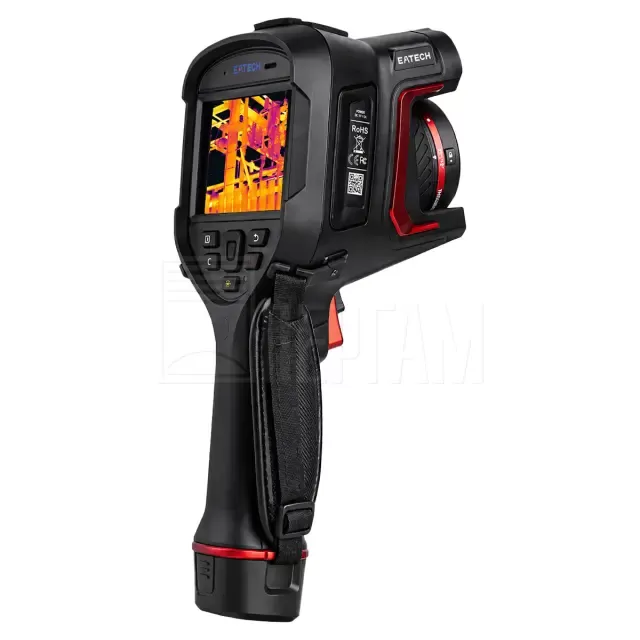

EATECH F4 выполнен в пистолетном корпусе и рассчитан на оперативные обследования промышленного, электротехнического и механического оборудования. В основе прибора — архитектура ApexVision S1 с платформой Nexus, ИК-детектором ApexCore и алгоритмом обработки SharpIR 2.0.

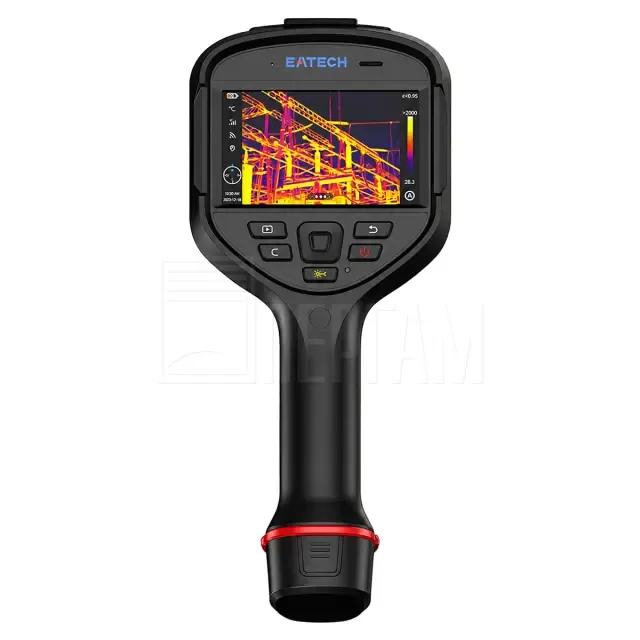

Для визуального контроля предусмотрены сенсорный дисплей 4,3 дюйма и цифровая камера 8 Мп с подсветкой. Лазерный дальномер помогает определить расстояние до объекта и точно выбрать участок для измерения. Встроенные GPS и электронный компас отвечают за определение координат и пространственной ориентации прибора.

Детализированные термограммы

Режим Super Resolution реконструирует тепловое изображение с разрешением до 960 × 720 пикселей. Это особенно актуально при диагностике оборудования со множеством близко расположенных элементов, где важно различать небольшие температурные аномалии.

Для анализа предусмотрены изотермы, выделение отдельных объектов, выделение контура (Smart Stroke) и расчет площади. Одновременно можно контролировать температуру до 12 точек, 12 линий и 12 областей. Доступно отслеживание минимальной, максимальной и средней температуры, а также температурная сигнализация с визуальным и голосовым оповещением.

Панорамная съемка без смены объектива

Функция PerIRVision формирует широкоугольное изображение из серии последовательных кадров. Тепловизор автоматически объединяет снимки в единую панораму, поэтому для расширения охвата не требуется устанавливать широкоугольную оптику.

В стандартной конфигурации используется объектив с фокусным расстоянием 17,7 мм, полем зрения 25 × 19° и минимальной дистанцией до объекта 15 см. Цифровое увеличение работает в диапазоне от 1,1× до 16×, доступны ручная, автоматическая и непрерывная автофокусировка.

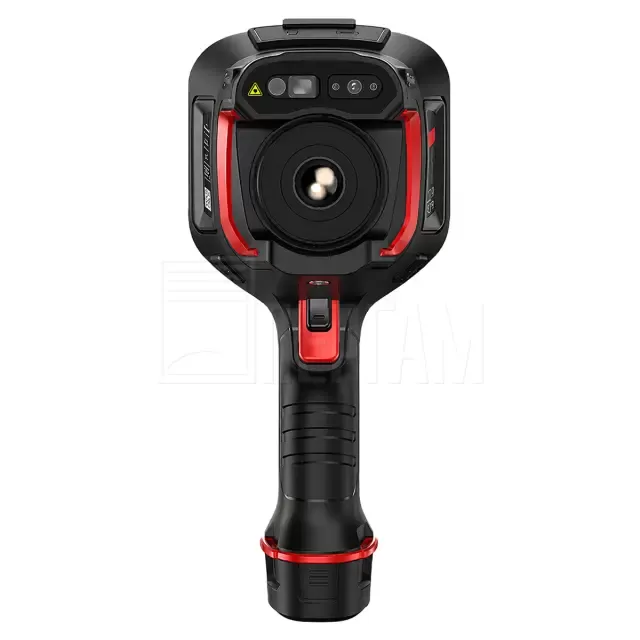

Сменная оптика

EATECH F4 поддерживает несколько сменных объективов. Широкоугольная и сверхширокоугольная оптика подходит для съемки крупных объектов, когда важно охватить большую площадь одним кадром. Для небольших компонентов предусмотрен макрообъектив.

Для удаленных объектов доступны телеобъективы с углами обзора 7° и 15°. Универсальный объектив TwinView DFOV имеет переключаемое фокусное расстояние и рассчитан на работу с объектами на разных дистанциях без замены оптики.

Измерения от -40 до +650°C

EATECH F4 автоматически переключается между диапазонами от -40 до +150 °C и от 0 до +650 °C. Такой режим подходит для обследования зданий, электрооборудования, электросиловых установок и механических узлов.

Дополнительная оптика RangeMax Ultra-wide расширяет верхний предел измерений до +2000 °C для контроля технологических процессов, плавильного оборудования и других высокотемпературных объектов.

Фото, видео и передача данных

EATECH F4 сохраняет фотографии и видео в инфракрасном и видимом диапазонах. Термограммы записываются в формате JPG вместе с температурными данными. Видеозапись доступна в формате MP4 и в радиометрическом формате IRGD с сохранением температурных данных для последующего анализа.

Тепловизор оснащен 64 ГБ встроенной памяти и поддерживает карты SD объемом от 64 до 256 ГБ. Подключение к компьютеру выполняется через USB Type-C. Для беспроводной передачи данных используются Wi-Fi и Bluetooth 5.0. По Wi-Fi изображение и видео можно передавать на смартфон или планшет в режиме реального времени.
