Тепловизор EATECH HT650

О приборе

EATECH HT650 — профессиональный тепловизор с матрицей 640 × 512, программным разрешением до 1280 × 1024 в режиме Super Resolution и сменной оптикой для промышленной диагностики и высокотемпературных измерений.

EATECH HT650 предназначен для детального теплового контроля промышленного оборудования, электроустановок и других объектов, где важны точность измерений и качество термограмм. Неохлаждаемый VOx-детектор с разрешением 640 × 512 пикселей формирует изображение с тепловой чувствительностью до 0,03 °C, а технология Super Resolution повышает итоговое разрешение термограммы до 1280 × 1024 пикселей.

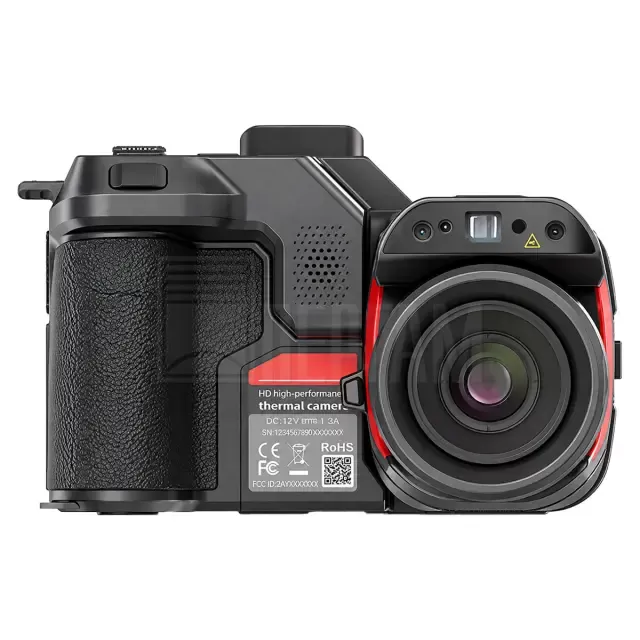

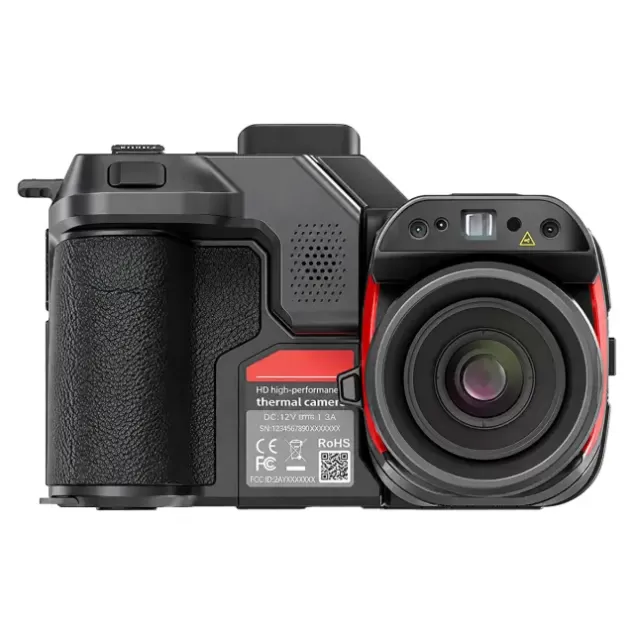

Стандартный объектив с фокусным расстоянием 17 мм имеет поле зрения 25° × 19°. Конструкция с заменяемой оптикой подходит для разных дистанций и задач: доступны широкоугольный, теле- и ультрателеобъективы. Для высокотемпературных объектов используется специальный объектив, с которым верхняя граница измерений достигает +2500 °C.

Тепловизор оснащен сенсорным экраном и физическими органами управления, включая джойстик и программируемую кнопку. Поворотный блок камеры упрощает съемку с разных положений, а лазерный дальномер, лазерный указатель и подсветка входят в состав оптического блока.

Главные особенности

• Матрица 640 × 512 — высокое базовое разрешение ИК-детектора для детализированных термограмм.
• Super Resolution до 1280 × 1024 — программное увеличение разрешения теплового изображения.
• Тепловая чувствительность до 0,03 °C — регистрация даже небольших температурных перепадов.
• Измерения до +2500 °C — при использовании дополнительного высокотемпературного объектива.
• Сменная оптика — объективы для широкого поля зрения и удаленных объектов.
• Несколько режимов фокусировки — ручной, автоматический, непрерывный и фокусировка по касанию.
• Лазерный дальномер — определение расстояния до объекта при съемке.
• ИК-, визуальная и комбинированная съемка — отображение инфракрасного и видимого изображений, а также режимы наложения.
• Фото и видео — сохранение материалов в инфракрасном и видимом диапазонах.
• GPS, NFC и Bluetooth^® 5.0 — дополнительные возможности для работы с данными и мобильными устройствами.

Удобное управление

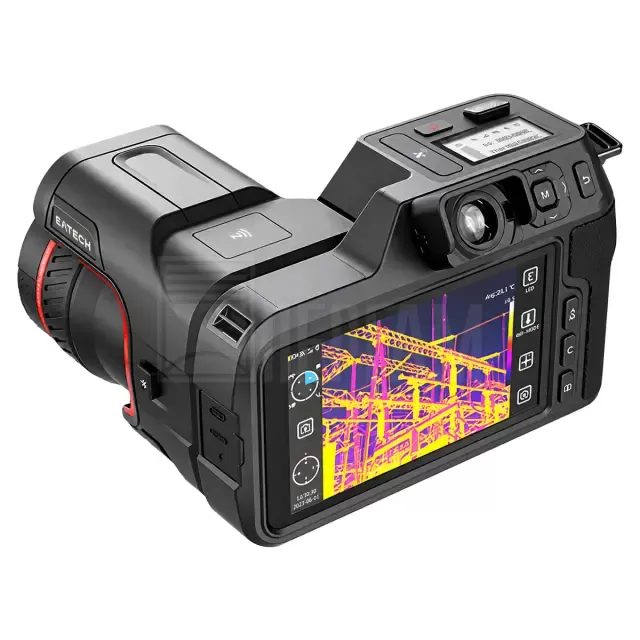

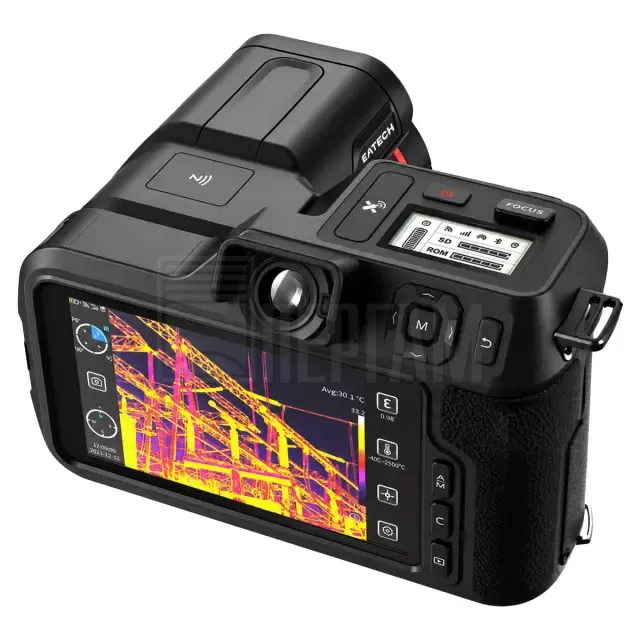

EATECH HT650 сочетает физические органы управления с сенсорным экраном. Джойстик и основные кнопки расположены на корпусе так, чтобы ими можно было пользоваться одной рукой во время съемки. Программируемая клавиша отвечает за быстрый вызов выбранной функции, а через сенсорный экран можно менять параметры, выбирать измерительные инструменты и открывать контекстное меню.

Камера с объективом установлена на наклонном блоке, положение которого меняется относительно корпуса. Это удобно при съемке объектов, расположенных выше или ниже уровня глаз, а также при работе под углом.

Для фокусировки предусмотрены ручной и автоматический режимы, включая непрерывную автофокусировку. Точку фокусировки можно выбрать касанием экрана; для наведения также используется лазерный дальномер.

Измерения и анализ

EATECH HT650 работает в диапазонах -40…+150 °C и 0…+650 °C. Для объектов с температурой до +2500 °C предусмотрен опциональный высокотемпературный объектив. Погрешность измерений составляет ±1 °C или ±1 % в зависимости от того, какое значение больше.

Для анализа термограмм доступны точечные, линейные и площадные измерения, температурные пороги, изотермы и выделение контуров. При расчете температуры учитываются коэффициент излучения, отраженная температура, расстояние до объекта, влажность, атмосферная температура и оптическое пропускание.

Тепловое изображение можно выводить с использованием 15 предустановленных цветовых палитр или пользовательской палитры. Доступны инфракрасный и видимый каналы, а также комбинированное представление, включая режим «картинка в картинке».

Хранение и передача данных

EATECH HT650 сохраняет фотографии и видеозаписи в инфракрасном и видимом диапазонах. К файлам можно добавлять текстовые и голосовые комментарии, а также координаты, полученные со встроенного GPS.

Для обмена информацией предусмотрены проводные и беспроводные интерфейсы. Bluetooth 5.0 используется для передачи изображений на устройства Android, NFC — для быстрого сопряжения с совместимыми устройствами. Тепловизор также поддерживает работу с облачными сервисами и беспроводное обновление программного обеспечения (OTA). В качестве дополнительной опции доступен модуль 5G.

Встроенные средства анализа и подготовки отчетов рассчитаны на работу непосредственно на месте инспекции. Собранные сведения можно обработать на самом тепловизоре и сформировать PDF-отчет без предварительной передачи файлов на компьютер.
