Тепловизор EATECH HT870

О приборе

EATECH HT870 — профессиональный промышленный тепловизор с матрицей 1280 × 1024 пикселей и сменной оптикой для детального обследования оборудования, инженерных сооружений и технологических установок. Высокое пространственное разрешение сочетается с расширенными функциями температурного анализа и несколькими режимами фокусировки.

Поворотный блок объектива упрощает съёмку крупного оборудования и удалённых объектов с разных ракурсов. Изображение выводится на сенсорный дисплей или OLED-видоискатель. Камера видимого диапазона, лазерный указатель, дальномер, GPS и электронный компас дополняют тепловизионную съёмку визуальной информацией и данными о местоположении объекта.

Главные особенности

• Высокое разрешение для детальной диагностики. Матрица 1280 × 1024 формирует термограммы с большим количеством деталей, а режим Super Resolution программно увеличивает разрешение до 2560 × 2048. Тепловизор подходит для поиска небольших температурных аномалий и обследования протяжённых промышленных объектов.
• Гибкая работа с оптикой. Сменные объективы расширяют возможности HT870 при обследовании удалённых объектов, крупных конструкций и небольших участков, требующих макросъёмки. Стандартная оптика дополнена вариантами с широким, теле- и макроуглом обзора, включая высокотемпературный объектив для работы с температурой до +2500 °C.
• Многоступенчатая система фокусировки. Доступны ручная настройка резкости, автоматический фокус, автофокус по касанию экрана, следящий автофокус и фокусировка по дальномеру. Такой набор режимов подходит как для стационарных объектов, так и для динамической работы во время обследования.
• Комплексная навигация и визуальный контроль. Встроенные GPS, электронный компас, лазерный указатель и дальномер дополняют инфракрасную камеру. Видимое изображение можно совмещать с термограммой для точной идентификации объекта и последующего анализа результатов.

Высокое разрешение и точная фокусировка

EATECH HT870 оснащён неохлаждаемой VOx-матрицей разрешением 1280 × 1024 пикселей и температурной чувствительностью до 25 мК. В режиме Super Resolution разрешение итогового изображения увеличивается до 2560 × 2048 пикселей. Стандартный объектив имеет поле зрения 25° × 19°.

Для настройки резкости предусмотрены ручной и автоматический режимы. Автофокус можно выполнять касанием экрана, использовать следящий фокус или задействовать данные встроенного дальномера. Цифровое увеличение изображения составляет от 1,1× до 50×.

Съёмка с разных ракурсов

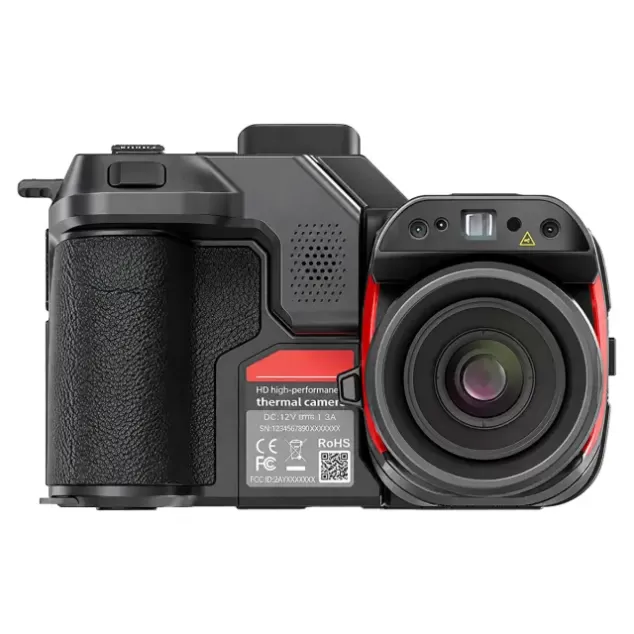

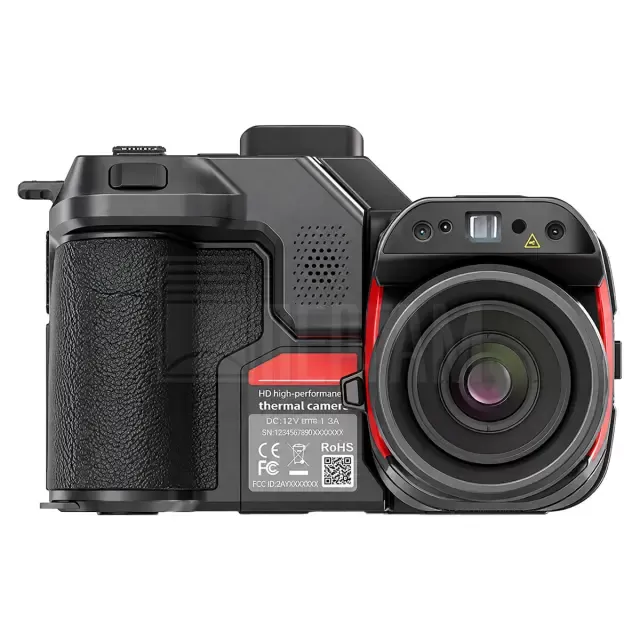

EATECH HT870 выполнен в форм-факторе профессиональной фотокамеры. Блок объектива наклоняется относительно корпуса, поэтому тепловизор можно направлять на высоко расположенные объекты, сохраняя корпус в удобном для оператора положении.

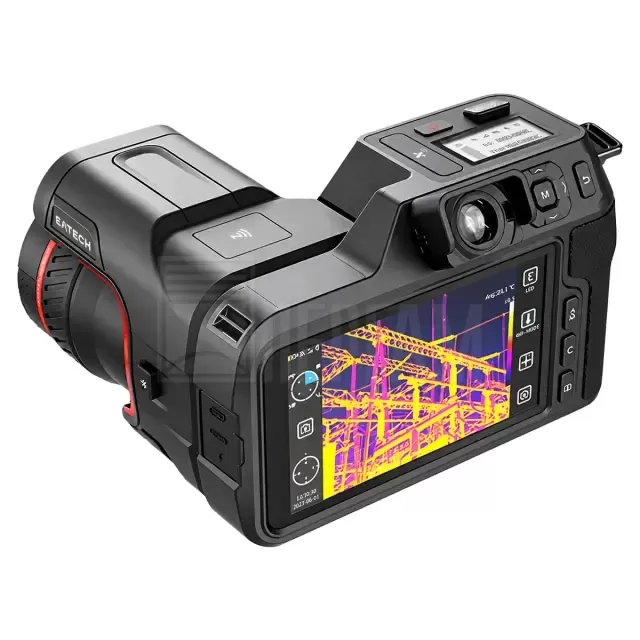

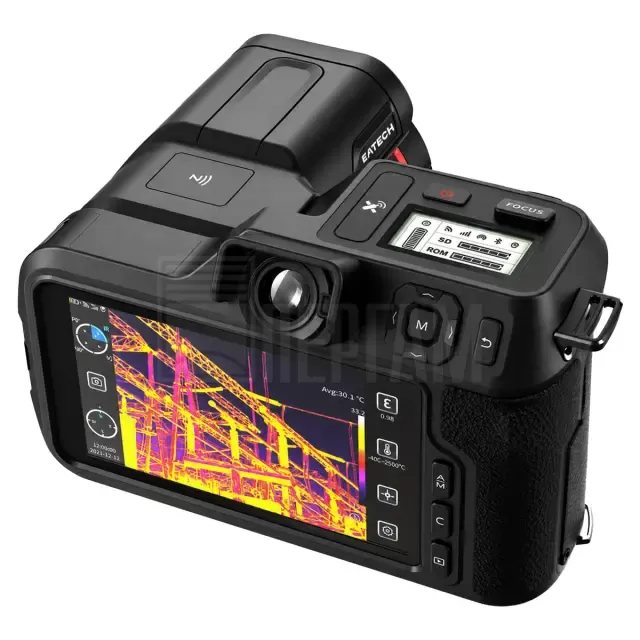

Для вывода изображения предусмотрены сенсорный ЖК-дисплей и OLED-видоискатель. На экране доступны инфракрасное и видимое изображения, их комбинированное отображение и режим «картинка в картинке».

Измерение температуры

EATECH HT870 измеряет температуру в диапазонах от -40 до +150 °C и от 0 до +800 °C с автоматическим переключением между ними. Для объектов с более высокой температурой предусмотрен высокотемпературный объектив, с которым верхняя граница измерений достигает +2500 °C. Погрешность составляет ±1 °C или ±1 % — в зависимости от того, какое значение больше.

Для анализа термограмм доступны измерение по точкам, линиям и областям, определение минимальной, максимальной и средней температуры, изотермы и температурная сигнализация. При проведении измерений можно задать коэффициент излучения, отражённую температуру, расстояние до объекта, относительную влажность, а также параметры пропускания атмосферы и оптической системы.

Документирование результатов

EATECH HT870 сохраняет радиометрические фотографии и видеозаписи. Инфракрасное видео записывается в формате IRGD с сохранением температурных данных, обычное — в MP4. К фотографиям и видеоматериалам можно добавлять голосовые комментарии, текстовые и графические пометки, а также изображения из видимого диапазона.

Для хранения результатов предусмотрено 64 ГБ встроенной памяти и поддержка SD-карт объёмом до 256 ГБ. Сохранённые материалы можно просматривать и анализировать непосредственно на приборе либо передавать на компьютер или мобильное устройство для дальнейшей работы.

Передача данных и программная обработка

Для беспроводного обмена данными EATECH HT870 оснащён Wi-Fi, Bluetooth^® 5.0 и NFC. Изображение с экрана можно передавать на внешние мобильные устройства для удалённого контроля работы оператора. Bluetooth используется для передачи изображений на устройства Android. Для модели также доступен опциональный модуль 5G.

Для работы с результатами на компьютере предназначено программное обеспечение ThermoTools. Оно поддерживает просмотр материалов, запись и хранение результатов обследований, а также работу с изображениями в реальном времени.
