Тепловизор EyeCGas + EyeCSite

Взрывобезопасный комплекс локализации и количественного подсчёта утечек углеводородов
Артикул: 23130
Цена по запросу
Поставляется в минимальные сроки

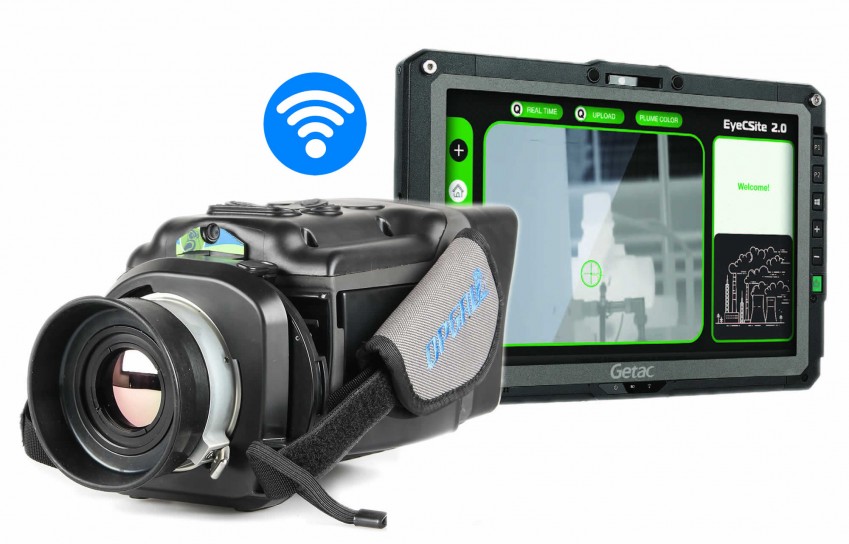

Тепловизор EyeCGas + EyeCSite
описание в pdf

Локация и количественный подсчёт утечек углеводородов на взрывоопасных объектах

Взрывобезопасный комплекс локализации и количественного подсчёта утечек углеводородов, состоит из тепловизора EyeCGas и программно-аппаратного комплекса EyeCSite, комплекс работает по беспроводному соединению, EyeCSite передаёт данные на тепловизор по WiFi. Полностью безопасное решение для газотранспортных объектов, где очень высокие требования промышленной безопасности. Позволяет находить утечки газа на безопасном расстоянии, незаменим на компрессорных станциях. Длительная эксплуатация запорной арматуры приводит к постепенному износу элементов уплотнения шара и, как результат, к негерметичности крана. Вследствие этого образуются перетечки газа, снижающие эффективность работы нагнетателей, или происходит сброс газа в атмосферу, приводящий к загрязнению окружающей среды. Этот комплекс решает проблему протечек газа на запорной арматуре и их количественную оценку.

Взрывобезопасный тепловизор EyeCGas

Тепловизионная камера EyeCGas специально предназначена для применения в газовой, нефтяной и нефтехимической отраслях промышленности. Высокая чувствительность и более низкий порог обнаружения утечек, чем у существующих портативных оптических устройств визуализации газов. Сертифицирована для использования в опасных зонах (Class 1, Div. 2 и ATEX II), что позволяет проводить обследование на опасных участках различных производств. Имеет внутреннее устройство записи видео и аудио. Большой цветной ЖК-дисплей для изображений и текста. Прочность и надёжность, обусловленная конструкцией камеры, позволяет использовать её в самых сложных условиях эксплуатации.

Программно-аппаратный комплекс EyeCSite

Количественное определение утечек газа обычно предусматривает отключение участков газопровода, на практике это не всегда возможно. Камера с оптической визуализацией газов FLIR и программно-аппаратный комплекс EyeCSite выдаёт результаты в полевых условиях буквально за секунды. Комплекс позволяет измерить скорость утечки метана и других углеводородов, не требуется тесного контакта с газом для измерения интенсивности выбросов, это полностью безопасное решение для количественной оценки трудноизмеримых утечек газа.

Система количественного детектирования газа EyeCSiteСистема количественного детектирования газа EyeCSite

Преимущества EyeCSite

  • Возможность интеграции с лазерными системами детектирования утечек газов;
  • Обнаружение пожаров;
  • Мониторинг возгораний;
  • Протокол поточной передачи данных в реальном масштабе времени;
  • Интеллектуальная сигнализация;
  • Полная адаптация к требованиям заказчиков;
  • Протокол MODBUS TCP;
  • Открытая платформа связи;
  • Сигнализация и предупреждение, регистрация;
  • Менеджер устройств ONVIF;
  • Система видеоуправления;
  • Возможность интеграции программ других производителей.

Технические характеристики Тепловизор EyeCGas + EyeCSite

Технические характеристики EyeCGas

Характеристики формирования изображений
Тепловизор
Температурная чувствительность <12 мK при 25 ˚C
Индекс диафрагмы F# 1.1
Поле зрения 18° с объективом 30 мм
Ближний фокус <0.5 м
Фокусировка Ручная
Цифровое масштабирование ×2, ×4
Цифровая видеокамера
Встроенная цифровая камера VGA, фиксированный фокус, предназначена для осведомленности об окружающей обстановке
Детектор
Тип Охлаждаемый высокочувствительный детектор с разрешением 320×240 пикселей
Спектральный диапазон От 3 до 4 мкм
Питание
Напряжение 12 В постоянного тока
Потребляемая мощность 14.4 Вт
Время работы от батарей 4 часа непрерывной работы
Физические характеристики
Вес (с батареей и объективом) 2,5 кг
Цвет Серый и черный
Размеры (Длина×Высота×Ширина) 230×110×130 мм
Сопряжение Монтаж на штативе UNC 1/4 дюйма, защита от вращения
Дисплей
Дисплей 3.5 дюйма, цветной ЖК-дисплей, 640×480 пикселей
Параметры окружающей среды
Рабочая температура От –20 до +50 °C
Температура хранения От –40 до +70 °C
Температура и относительная влажность По IEC 60068-2-30, температура +25 °C / +40 °C, относительная влажность 95 %
Стандарты по ЭМС / ЭМП FCC 47 CFR part 15 subpart B — Излучение EN 610000-6-4 : 2007 class A — Излучение EN 610000-6-2 : 2005 class A — Невосприимчивость к электростатическому разряду EN 610000-6-2 : 2005 class A — Устойчивость к радиочастотному излучению EN 610000-6-2 : 2005 class A — Устойчивость к магнитным полям промышленной частоты
Вибрация 2.4 GRMS, случайная вибрация
Защита от воды и пыли IP65 — Тест обдувания пылью IP65 — Струи воды
Ускоренное испытание жизненного цикла HALT Уровень вибрации: максимальная температура: 55 °C, минимальная температура: –20 °C
Безопасность EN60950-1:2006
Соответствие нормам безопасности: UL1604 — Электрическое оборудование для использования в зонах Class I и II, Division 2, и Class III (отнесенных к этой категории). CSA C22.2 No. 213-M1987 — Невоспламеняющееся электрическое оборудование для использования в опасных зонах Class I, Division 2. ANSI/ISA-12.12.01 — Невоспламеняющееся электрическое оборудование для использования в опасных зонах Class I и II, Division 2, и Class III (отнесенных к этой категории), редакция 2011. ATEX II 3G Ex nL IIC T6.
Параметры окружающей среды при упаковке в кейсе для переноски
Тест на свободное падение ASTM-D 4169-06 Перечень A
Тест на вибрацию при транспортировке ASTM-D 4169-08 Перечень F Метод испытаний D999
Вибрация ASTM-D 4169-08 Перечень F Метод испытаний D999
Детектирование утечек газов
Рабочие функции Режим Авто и расширенный режим, включая выбор фона для эталона и температур очень горячего фона.
Включая спектральный фильтр от 3.2 мкм до 3.4 мкм, предназначенный для детектирования: Этилен, 1-гексан, пропанол, 1,3-бутадиен, 1-бутен, метан, пропилен 1-пентен, стирол, толуол, уксусная кислота, ксилен, 1,2-диметилбензол, изобутилен, изопрен, бензол, этилбензол, окись этилена, гексан, метанол, окись пропилена, пропилен, этан, октан, гептан, изопропиловый спирт, метилэтилкетон 2-бутанон, пропан, бутан, пентан
Запись цифрового видео и аудио
Запись видео, мгновенных снимков и аудио Встроенный цифровой регистратор при соединении с ПК через USB 2.
Возможности для мгновенных снимков На каждом видео мгновенный снимок первого кадра будет записываться в JPG-файл с идентичным именем видео.
Принадлежности в комплекте поставки
Комплект батарей (3), зарядное устройство для 3 батарей, USB-кабель, гарнитура, ремень, солнцезащитный козырек, кейс для переноски
Дополнительные принадлежности
Объектив 75 мм F#1.2 –поле зрения 7.3° × 5.5° — номер изделия 8G9T7500A
