Opgal

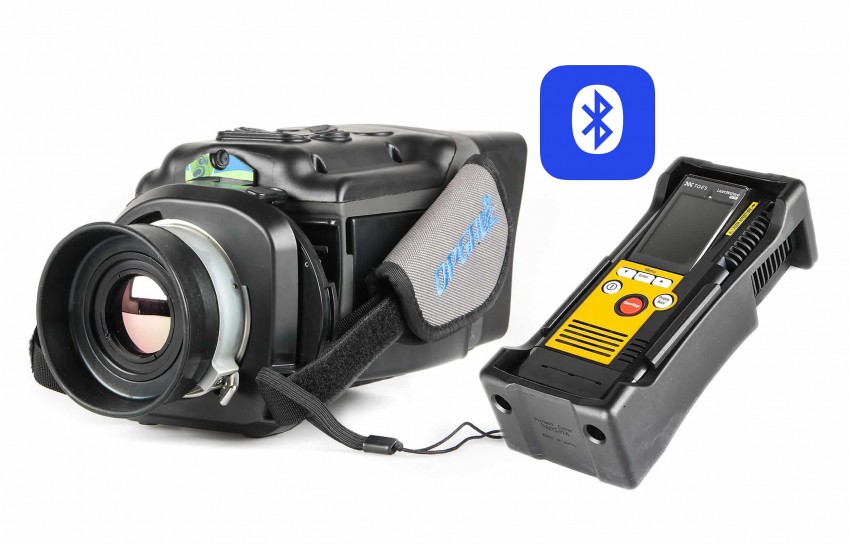

Тепловизор EyeCGas + детектор LMm

Комплекс диагностики и локализации утечек углеводородов для нефтегазовых предприятий. Состоит из тепловизионной камеры EyeCGas для детектирования неорганизованных газовых выбросов и портативного детектора метана LaserMethane mini (LMm), который передаёт показания концентрации на тепловизор EyeCGas по Bluetooth.

Комплекс диагностики и локализации утечек углеводородов для нефтегазовых предприятий

  • Тепловизор EyeCGas и детектор LMm
  • Поставляется в минимальные сроки

Диагностика и локализация утечек углеводородов на нефтегазовых предприятиях

Комплекс диагностики и локализации утечек углеводородов для нефтегазовых предприятий, повышает безопасность газотранспортных объектов, позволяет уменьшить выбросы метана в атмосферу. Состоит из тепловизионной камеры EyeCGas для детектирования неорганизованных газовых выбросов и портативного детектора метана LaserMethane mini (LMm), который передаёт показания концентрации утечек метана на тепловизор EyeCGas по Bluetooth.

Взрывобезопасный тепловизор EyeCGas

Тепловизионная камера EyeCGas специально предназначена для применения в газовой, нефтяной и нефтехимической отраслях промышленности. Высокая чувствительность и более низкий порог обнаружения утечек, чем у существующих портативных оптических устройств визуализации газов. Сертифицирована для использования в опасных зонах (Class 1, Div. 2 и ATEX II), что позволяет проводить обследование на опасных участках различных производств. Имеет внутреннее устройство записи видео и аудио. Большой цветной ЖК-дисплей для изображений и текста. Прочность и надёжность, обусловленная конструкцией камеры, позволяет использовать её в самых сложных условиях эксплуатации.

Портативный детектор метана Laser Methane mini (LMm)

Laser Methane mini – это карманный лазерный детектор, позволяющий дистанционно обнаруживать метан и другие газы, содержащие метан (природный газ), с использованием инфракрасного лазера. Лазерные детекторы – это проверенные инструменты для обнаружения источников утечки метана в нефтегазовой отрасли. Детектор метана LMm работает с мобильными устройствами на платформе Android для получения информации о положении GPS и отображения измеренных величин на карте.

Детектор оснащён Bluetooth и GPS, есть собственное приложение под Android – Leak finder. Приложение разработано компанией ПЕРГАМ для всей линейки лазерных детекторов метана от Pergam. Все данные о концентрации утечек сохраняются в приложении для дальнейшего анализа и передаются по Bluetooth в тепловизор EyeCGas.

  • Отображение и сохранение измеренных величин;
  • Отображение мест проведения измерений, а так же величины и времени измерений на карте;
  • Сохранение изображений карт;
  • Передача различных данных по email.
Портативный детектор метанаРучной портативный детектор метана Laser Methane mini (LMm)

Принцип работы детектора

Принцип измерения этого прибора основан на способности метана поглощать инфракрасное (ИК) излучение лазера определенной длины волны (абсорбционный инфракрасный метод). Лазерный луч, направленный на объекты контроля (например, газовые трубы, грунт и т.п.), частично отражается. Прибор принимает этот отраженный поток излучения и измеряет степень его поглощения, которая затем пересчитывается в приборе в плотность метана в зондируемом слое газа (ppm-м; ppm – part per million «число частей на миллион»).

Инструкции и брошюры для Тепловизор EyeCGas + детектор LMm

Возникли вопросы по товару?

Александр Пушкарёв

Здравствуйте! Меня зовут Александр Пушкарёв. Я специалист по тепловизорам для поиска утечек газа.

Готов ответить на все ваши вопросы по товару «Тепловизор EyeCGas + детектор LMm». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики EyeCGas

Характеристики формирования изображений
Тепловизор
Температурная чувствительность <12 мK при 25 ˚C
Индекс диафрагмы F# 1.1
Поле зрения 18° с объективом 30 мм
Ближний фокус <0.5 м
Фокусировка Ручная
Цифровое масштабирование ×2, ×4
Цифровая видеокамера
Встроенная цифровая камера VGA, фиксированный фокус, предназначена для осведомленности об окружающей обстановке
Детектор
Тип Охлаждаемый высокочувствительный детектор с разрешением 320×240 пикселей
Спектральный диапазон От 3 до 4 мкм
Питание
Напряжение 12 В постоянного тока
Потребляемая мощность 14.4 Вт
Время работы от батарей 4 часа непрерывной работы
Физические характеристики
Вес (с батареей и объективом) 2,5 кг
Цвет Серый и черный
Размеры (Длина×Высота×Ширина) 230×110×130 мм
Сопряжение Монтаж на штативе UNC 1/4 дюйма, защита от вращения
Дисплей
Дисплей 3.5 дюйма, цветной ЖК-дисплей, 640×480 пикселей
Параметры окружающей среды
Рабочая температура От –20 до +50 °C
Температура хранения От –40 до +70 °C
Температура и относительная влажность По IEC 60068-2-30, температура +25 °C / +40 °C, относительная влажность 95 %
Стандарты по ЭМС / ЭМП FCC 47 CFR part 15 subpart B — Излучение EN 610000-6-4 : 2007 class A — Излучение EN 610000-6-2 : 2005 class A — Невосприимчивость к электростатическому разряду EN 610000-6-2 : 2005 class A — Устойчивость к радиочастотному излучению EN 610000-6-2 : 2005 class A — Устойчивость к магнитным полям промышленной частоты
Вибрация 2.4 GRMS, случайная вибрация
Защита от воды и пыли IP65 — Тест обдувания пылью IP65 — Струи воды
Ускоренное испытание жизненного цикла HALT Уровень вибрации: максимальная температура: 55 °C, минимальная температура: –20 °C
Безопасность EN60950-1:2006
Соответствие нормам безопасности: UL1604 — Электрическое оборудование для использования в зонах Class I и II, Division 2, и Class III (отнесенных к этой категории). CSA C22.2 No. 213-M1987 — Невоспламеняющееся электрическое оборудование для использования в опасных зонах Class I, Division 2. ANSI/ISA-12.12.01 — Невоспламеняющееся электрическое оборудование для использования в опасных зонах Class I и II, Division 2, и Class III (отнесенных к этой категории), редакция 2011. ATEX II 3G Ex nL IIC T6.
Параметры окружающей среды при упаковке в кейсе для переноски
Тест на свободное падение ASTM-D 4169-06 Перечень A
Тест на вибрацию при транспортировке ASTM-D 4169-08 Перечень F Метод испытаний D999
Вибрация ASTM-D 4169-08 Перечень F Метод испытаний D999
Детектирование утечек газов
Рабочие функции Режим Авто и расширенный режим, включая выбор фона для эталона и температур очень горячего фона.
Включая спектральный фильтр от 3.2 мкм до 3.4 мкм, предназначенный для детектирования: Этилен, 1-гексан, пропанол, 1,3-бутадиен, 1-бутен, метан, пропилен 1-пентен, стирол, толуол, уксусная кислота, ксилен, 1,2-диметилбензол, изобутилен, изопрен, бензол, этилбензол, окись этилена, гексан, метанол, окись пропилена, пропилен, этан, октан, гептан, изопропиловый спирт, метилэтилкетон 2-бутанон, пропан, бутан, пентан
Запись цифрового видео и аудио
Запись видео, мгновенных снимков и аудио Встроенный цифровой регистратор при соединении с ПК через USB 2.
Возможности для мгновенных снимков На каждом видео мгновенный снимок первого кадра будет записываться в JPG-файл с идентичным именем видео.
Принадлежности в комплекте поставки
Комплект батарей (3), зарядное устройство для 3 батарей, USB-кабель, гарнитура, ремень, солнцезащитный козырек, кейс для переноски
Дополнительные принадлежности
Объектив 75 мм F#1.2 –поле зрения 7.3° × 5.5° — номер изделия 8G9T7500A

Технические характеристики LMM

Показатель

Характеристика

Объект детектирования

Метан (CH4)

Диапазон обнаружения

1 ~ 50000 ppm-м

Погрешность детектирования

± 10 % (100 ~ 1000 ppm-м)

Время отклика при детектировании

0,1 с

Расстояние детектирования

0,5 м ~ 30 м
0,5 м ~ 100 м (с отражателем)

Электропитание

Специально предназначенный батарейный блок

Время непрерывной работы батарей

5 часов или более (при 25°С)

Лазерный целеуказатель

Длина волны лазера
Мощность выхода

650 нм
1 мВт (Класс 2) или меньше

Детектирующий лазер

Длина волны лазера
Мощность выхода

1653 нм
10 мВт (Класс 1) или меньше

Взрывобезопасность

Прибор:  II 2G Ex ib op-pr/op-is IIA T1
Батарейный блок:  II 2G Ex ib IIA T1

Электромагнитная совместимость

Маркировка CE по директиве EMC (EN61326)

Рабочая температура

-17 ~ 50 °С

Рабочая влажность

30 ~ 90 % (без конденсации влаги)

Температура хранения

-10 ~ 60 °С

Влажность при хранении

90 % или меньше

Габаритные размеры

70 (ширина) х 179 (глубина) х 42 (высота) мм

Масса

600 г или меньше (включая батарейный блок)
