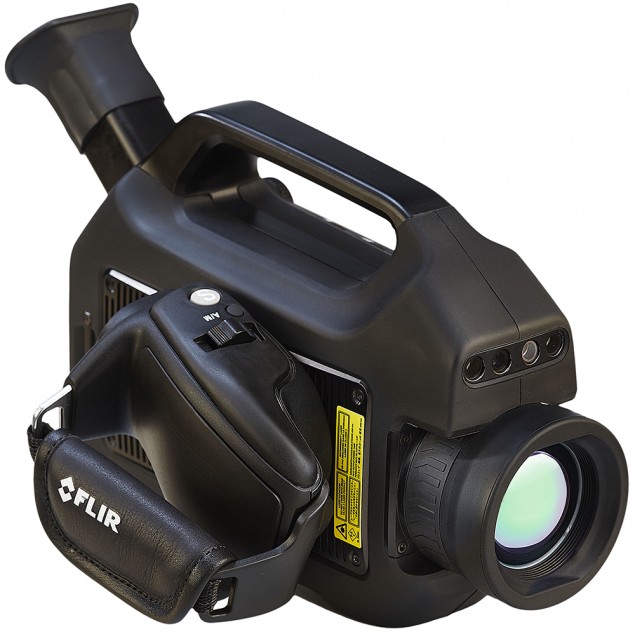

Тепловизор FLIR GF620

FLIR GF620 - первая портативная камера с высоким разрешением от FLIR для обнаружения выбросов метана и других летучих органических соединений (ЛОС). Благодаря ИК-детектору с разрешением 640 x 480, инспекторы могут проверять тысячи компонентов и безопасно сканировать газы с больших расстояний. Обнаруживает следующие газы: бензол, этанол, этилбензол, гептан, гексан, изопрен, метанол, МЭК, МИБК, октан, пентан, 1-пентен, толуол, ксилол, бутан, этан, метан, пропан, этилен, пропилен.

Ручной тепловизор для поиска утечек газов с высоким разрешением 640 x 480 пикселей

  • FLIR GF620
  • Поставляется в минимальные сроки
  • 12
    Гарантия на Тепловизор FLIR GF620: 12 месяцев

Тепловизор для обнаружения выбросов метана и других летучих органических соединений

FLIR GF620 - первая портативная камера с высоким разрешением от FLIR для обнаружения выбросов метана и других летучих органических соединений (ЛОС). Благодаря ИК-детектору с разрешением 640 x 480, инспекторы могут проверять тысячи компонентов и безопасно сканировать газы с больших расстояний. Обнаруживает следующие газы: бензол, этанол, этилбензол, гептан, гексан, изопрен, метанол, МЭК, МИБК, октан, пентан, 1-пентен, толуол, ксилол, бутан, этан, метан, пропан, этилен, пропилен.

FLIR GF620 представляет собой инфракрасную камеру для обнаружения утечек газа (OGI) во взрывоопасных средах. ИК камера визуализирует и отмечает утечки метана и других летучих органических соединений (VOC) на расстоянии без необходимости остановки работы. FLIR GF620 используется на промышленных объектах, таких как нефтеперерабатывающие заводы, газоперерабатывающие заводы, буровые морские платформы, объекты химической и нефтехимической промышленности, а также биогазовые установки и электростанции.

Видит утечки, измеряет температуру

Тепловизор оснащён мощным ик-детектором с разрешением 640 x 480 пикселей. Эта камера не только видит утечки метана и ЛОС, но и умеет измерять температуру объектов, у камеры есть три разных типа диапазонов. В каждом типе есть несколько поддиапазонов. Вам требуется выбрать подходящий для вашего объекта.

Типы диапазонов температур

Тип

Имя

Пример

Объяснение

1

Характеристики диапазона температур

ОТ –40°C до +350°C

Все температуры, которые камера может регистрировать.
Этот диапазон - общая сумма температурных диапазонов (тип №2 ниже).

2

Диапазон температур

ОТ +10°C до +50°C

Интервал температур, которые камера может регистрировать с текущими настройками.
Этот тип диапазона является подтипом по отношению к типу
№1 выше.

3

Интервал температур

ОТ +23,8°C до +25,9° C

Диапазон температур, который камера может регистрировать, будучи направленной на определенную сцену с заданным определенным диапазоном температур.

Основные особенности:

  • Повышение эффективности: Камера серии FLIR GF6xx помогает снизить потери прибыли, быстро и эффективно определяя утечки газа на расстоянии. Камера также обеспечивает сокращение времени проверки, позволяя быстро проверить более широкую зону без необходимости прерывать процесс работы. Камера серии FLIR GF6xx также может использоваться для измерения температуры, что делает ее еще более необходимой для профилактического технического обслуживания.

  • Повышение безопасности рабочих: OGI позволяет обнаружить утечки газов с безопасного расстояния в бесконтактном режиме. Это снижает опасность для пользователя подвергнуться воздействию невидимых и потенциально опасных или взрывоопасных химикатов. При помощи камеры обнаружения газа серии FLIR GF6xx можно легко сканировать области, до которых сложно добраться при использовании традиционных способов. Камера отличается эргономичной конструкцией, ярким ЖК-дисплеем и поворотным видоискателем, что делает более удобным использование камеры на протяжении полного рабочего дня.

  • Защита окружающей среды: Некоторые летучие органические соединения (VOC) опасны для здоровья человека и могут нанести вред окружающей среде. Обычно их использование регулируется специальными директивами. Камера серии FLIR GF6xx позволяет обнаружить и зарегистрировать даже небольшие утечки таких веществ.

Режим количественного анализа

Режим количественного анализа — это режим записи, который сохраняет определенные параметры, необходимые для количественного анализа утечки газа, в файле видеопоследовательности (.seq). Файл видеопоследовательности, содержащий до 500 кадров изображений, сохраняется на карту памяти камеры. После переноса на планшет QL320 файл последовательности с параметрами количественного анализа можно обработать с помощью метода оптического количественного анализа утечек газа (QOGI), разработанного компанией Providence Photonics (партнером FLIR Systems).

Запись видеоклипов

Можно записывать инфракрасные или видимые видеоклипы (*.mp4), а также файлы радиометрических последовательностей видео. В таком режиме камеру можно рассматривать как обычную цифровую видеокамеру. Видеоклипы можно редактировать и воспроизводить в FLIR VideoReport. Видеоклипы в формате *.seq можно обрабатывать и редактировать в FLIR Reporter.

Газы которые можно обнаружить

Камера FLIR GF6xx разработана и создана для обнаружения различных газов, таких как углеводороды. В пределах лаборатории система FLIR Systems была проверена на обнаружение газов при различных концентрациях.

Общепринятое название

Молекулярная формула

Структурная формула

1-пентен
C5H10
Graphic
Бензол
C6H6
Graphic
Бутан
C4H10
Graphic
Гексан
C6H14
Graphic
Гептан
C7H16
Graphic
Изопрен
C5H8
Graphic
м-ксилол
C8H10
Graphic
Метан
CH4
Graphic
Метанол
CH4O
Graphic
Метилизобутилкетон
C6H10O
Graphic
Метилэтилкетон
C4H8O
Graphic
Октан
C8H18
Graphic
Пентан
C5H12
Graphic
Пропан
C3H8
Graphic
Пропилен
C3H6
Graphic
Толуол
C7H8
Graphic
Этан
C2H6
Graphic
Этанол
C2H6O
Graphic
Этилбензол
C8H10
Graphic
Этилен
C2H4
Graphic

Инструкции и брошюры для Тепловизор FLIR GF620

Возникли вопросы по товару?

Роман Ряполов

Здравствуйте! Меня зовут Роман Ряполов. Я руководитель отдела «Термографическое оборудование».

Готов ответить на все ваши вопросы по товару «Тепловизор FLIR GF620». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Данные по оптической системе и системе формирования изображения
ИК-разрешение

640 × 480 пикселей

Тепловая чувствительность / NETD (эквивалентная шуму разность температур)

20 мК при +30 °C

Поле зрения

24 x 18 °

Минимальное фокусное расстояние

0,3 м

Фокусное расстояние

23 мм

Диафрагма

1,59

Фокус

Ручная фокусировка

Масштабирование

Непрерывное цифровое масштабирование 18×

Повышение качества изображения цифровыми методами

Фильтр подавления шума, режим высокой чувствительности (HSM)

Информация по детектору
Тип детектора

Матрица фокальной плоскости (МФП), охлаждаемый InSb

Спектральный диапазон

3,2–3,4 мкм

Шаг детектора

15 мкм

Охлаждение датчика

Микроохладитель работающий по циклу Стирлинга (FLIR MC-3)

Обнаруживает следующие газы

Бензол, этанол, этилбензол, гептан, гексан, изопрен, метанол, МЕК, МИБК, октан, пентан, 1-пентен, толуол, ксилол, бутан, этан, метан, пропан, этилен, пропилен

Электронное оборудование и скорость обработки данных
Полная частота кадров

60 Гц

Вывод изображения
Дисплей

Встроенный широкий экран, ЖК-дисплей 4,3 дюйма, 800 × 480 пикселей

Видоискатель

Встроенный цветной ЖК-дисплей, наклоняемый OLED, 800 × 480 пикселей

Автоматическая настройка изображения

Непрерывное/ручное, линейное или основанное на гистограммах

Ручная настройка изображения

Уровень/диапазон

Режимы вывода изображений
Режимы изображений

Инфракрасное изображение, визуальное изображение, режим высокой чувствительности (HSM)

Измерение
Диапазон температур

От –20 до +350 °C

Погрешность

±1 °C для температурного диапазона (от 0 °C до +100 °C) или ±2 % от считывания для температурного диапазона (>+100 °C)

Анализ измерений
Точка измерения

10

Область

5 поля с макс./мин./средн.

Профиль

1 реальная линия (горизонтальная или вертикальная)

Разница температур

Разница температур между функциями измерений или опорной температурой

Опорная температура

Установленная вручную или полученная от каких-либо функций измерения

Учет коэффициента излучения

Переменная от 0,01 до 1,0 или выбранная из списка измененных материалов

Учет видимой отраженной температуры

Автоматический, на основе параметра отраженной температуры

Коррекция измерений

Отраженная температура, расстояние, пропускание атмосферы, влажность, внешняя оптическая система

Настройка
Команды меню

• Уровень, интервал

• Автоматическое регулирование непрерывное/ручное/полуавтоматическое

• Масштаб.

• Палитра

• Запуск/остановка записи

• Сохранение изображений

• Воспроизведение/вызов изображения

Цветовые палитры

• Iron

• Gray

• Rainbow

• Arctic

• Lava

• Rainbow HC

Команды настройки

1 программируемая кнопка, режим записи с наложением, локальная настройка единиц измерения, языка, даты и форматов времени

Хранение изображений
Носитель информации

Съемная карта памяти SD или SDHC

Емкость памяти для изображений

500 изображений (JPEG) с возможностью последующей обработки на каждом Гбайте карты памяти

Режим хранения изображений

• ИК/визуальные изображения

• Визуальное изображение может быть автоматически сопоставлено с соответствующим инфракрасным изображением

Форматы файлов

Стандартный JPEG; в том числе14 бит для данных измерений

Географическая информационная система
GPS

Данные о местоположении автоматически добавляются на каждое изображение с встроенного GPS

Запись видео на камеру
Запись радиометрического ИК видео

Видеоклипы в формате *.seq на карте памяти (3,75 и 7,5 Гц)

Запись нерадиометрического ИК видео

• MPEG4 (клипы до 60 минут) на карту памяти.

• Визуальное изображение может быть автоматически сопоставлено с соответствующей записью нерадиометрического ИК видео.

Запись визуального видео

MPEG4 (клипы до 25 минут) на карту памяти

Режим количественного анализа

Сохраняет до 500 кадров изображения в видеопоследовательности со встроенными метаданными по количественному анализу для последующей обработки в устройстве QL320.

Потоковая передача видео
Потоковая передача радиометрического ИК видео

Полностью динамическая передача на ПК с помощью USB-кабеля. Программное обеспечение ПК позволяет воспроизводить видео в режиме потока данных, в том числе:

• FLIR IR Camera Player

• FLIR ResearchIR

• FLIR Tools

Потоковая передача нерадиометрического ИК видео

RTP/MPEG4

Цифровая камера
Встроенная цифровая камера

3,2 Мп, автофокусировка и две видеоподсветки

Лазерный целеуказатель
Лазер

Включается специальной кнопкой

Классификация лазера

Класс 2

Тип лазера

Полупроводниковый диодный AlGaInP лазер, 1 мВт, 635 нм (красный)

USB
USB

USB mini-B: Обмен данными с ПК

USB, стандартный

USB mini-B: 2.0, высокоскоростной

Композитный видеосигнал
Видеовыход

Выход цифрового видео (изображение)

Система питания
Тип аккумулятора

Перезаряжаемый литий-ионный аккумулятор

Напряжение аккумулятора

7,2 В

Емкость аккумулятора

4,4 А-ч

Время работы от аккумулятора

>3 часов при температуре 25 °C в стандартном режиме эксплуатации

Зарядка аккумулятора

2-секционное зарядное устройство или адаптер переменного тока, 90–260 В переменного тока, 50/60 Гц или 12 В от автомобиля (провод со стандартной вилкой, дополнительно)

Работа от внешнего источника питания

Адаптер переменного тока, 90–260 В переменного тока, 50/60 Гц или 12 В от автомобиля (провод со стандартной вилкой, дополнительно)

Работа от сети постоянного тока

От 8 до 15,3 В постоянного тока, защищенная полярность (защищено патентом)

Питание

Энергопотребление 8,5 Вт

Время запуска

Стандартные 7 минут при 25 °C

Условия работы
Диапазон рабочих температур

От –20 °C до +50 °C

Диапазон температур хранения

От –30 °C до +60 °C

Влажность (при эксплуатации и хранении)

Согласно стандарту IEC 68-2-30 / 24 ч при относительной влажности воздуха 95 % в диапазоне температур от +25 до +40 °C (2 цикла)

Низкое напряжение

73/23/EEC

RoHS

2011/65/EU

WEEE

2012/19/EU

Условия работы
ЭМС

• Директива по электромагнитной совместимости (EMC) 2014/30/EU

• EN61000-6-4 (излучение)

• EN61000-6-2 (помехоустойчивость)

• FCC 47 CFR Part 15 класс А (излучение)

• EN 61 000-4-8, L5

Класс защиты корпуса

IP 54 (согласно IEC 60529)

Устойчивость к ударам

25 g (согласно IEC 60068-2-27)

Устойчивость к вибрации

2 г (согласно IEC 60068-2-6)

Безопасность

EN/UL/IEC 60950-1

Физические характеристики
Масса камеры с аккумулятором

2,80 кг

Масса камеры без аккумулятора

2,59 кг

Масса аккумулятора

0,21 кг

Размеры камеры (Д × Ш × В)

245 × 166 × 164 мм

Размеры аккумулятора (Д × Ш × В)

141 × 43 × 28 мм

Размер зарядного устройства (Д × Ш × В)

158 × 122 × 25 мм

Гнездо штатива

UNC ¼»-20

Материал корпуса

Алюминий, магний, кремний

Информация по комплекту поставки
Упаковка, тип

Картонная коробка

Перечень содержимого

• Аккумулятор (2 шт.)

• Блок питания с вилками нескольких типов

• Жесткий транспортировочный футляр

• Зарядное устройство для аккумулятора

• Инфракрасная камера с объективом

• Кабель HDMI-DVI

• Кабель HDMI-HDMI

• Кабель USB

• Карта памяти

• Крепежный винт

• Крышка объектива (установлена на объективе)

• Отвертка TX20

• Печатная документация

• Ремешок крышки объектива

• Ремешок на руку

• Шейный ремешок

Страна-изготовитель

Швеция
