Тепловизор FLIR GF77 для обнаружения утечек газа
FLIR

Тепловизор FLIR GF77

Тепловизор обнаруживает утечки газов и выполняет радиометрическое измерения температуры
Артикул: 23016
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

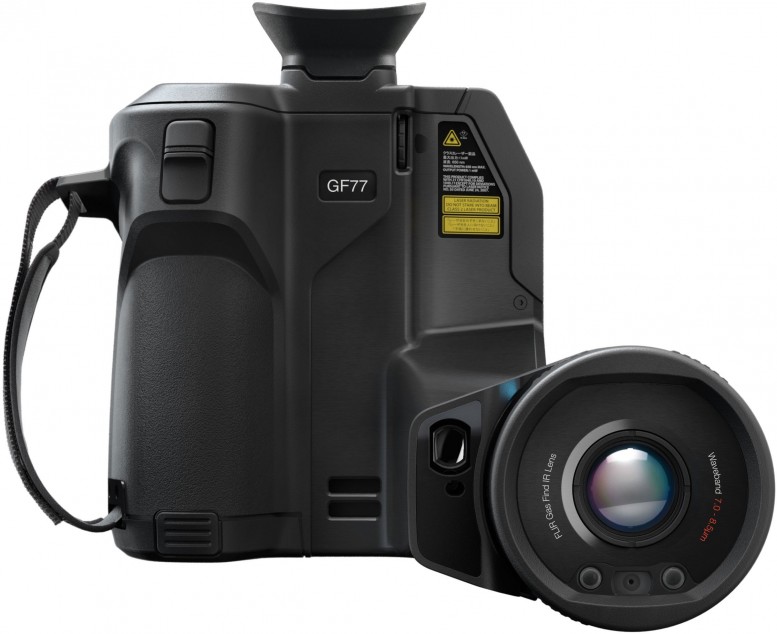

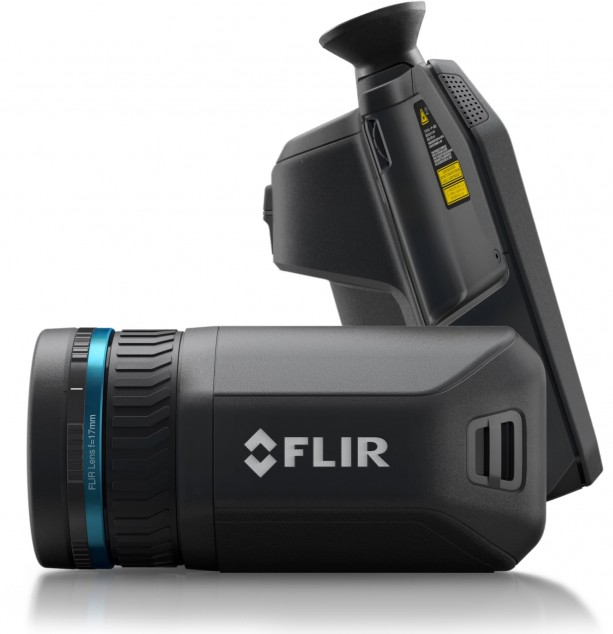

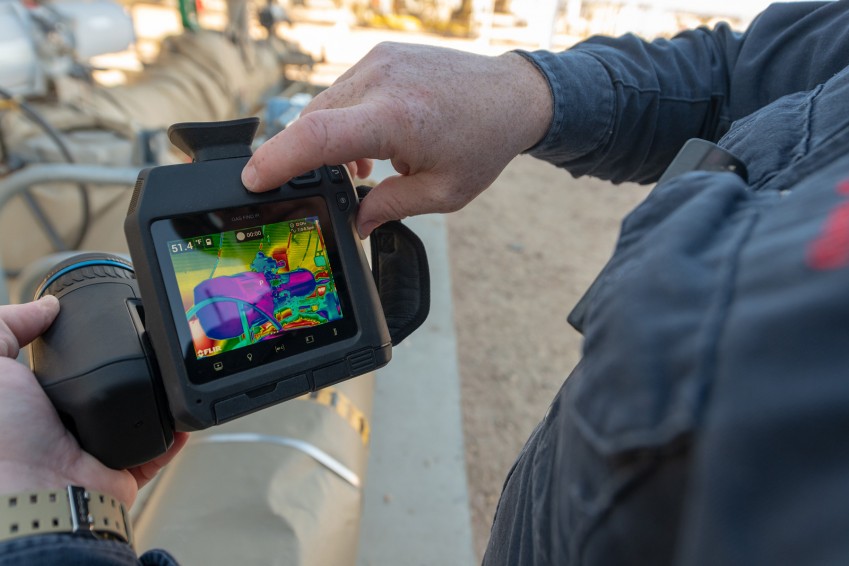

Тепловизор FLIR GF77
описание в pdf

Инфракрасная камера для обнаружения и визуализации утечек газа

FLIR GF77 - это первая неохлаждаемая инфракрасная камера оптической визуализации газа (OGI) во взрывоопасных средах, GF77 обнаруживает утечки газов быстрее и надёжнее, чем с использованием газоанализаторов. GF77 имеет сменные объективы и помогает обнаруживать выбросы метана, гексафторида серы (SF6), этилена и других газов. FLIR GF77 может визуализировать газы и выполнять радиометрическое измерения температуры. Камера позволяет одновременно визуализировать выбросы газа и точно измерить температуру для диагностики неисправностей электромеханического оборудования. GF77 примерно в два раза дешевле охлаждаемых камер для контроля утечек газа.

Оптическая визуализация газов

Первая неохлаждаемая ИК-камера для визуализации утечек газа и радиометрических измерений температуры. Камера разработана специально для применения на производствах возобновляемой энергии, электростанциях, работающих на природном газе, и в местах, расположенных вдоль цепочки поставок природного газа.

Она идеально подходит для проверки электрического, нефтяного и газового оборудования, объектов химической, пищевой промышленности, сельского хозяйства, а также подходит для работы служб экстренного реагирования. FLIR GF77 совместим с объективами двух типов: объектив FLIR GF77-LR имеет спектральный фильтр для обнаружения метана и других промышленных газов, а объектив FLIR GF77-HR имеет фильтр для обнаружения гексофторида серы (SF6), аммиака и других подобных газов. Позволяет обнаруживать даже небольшие струи газа. Камера оснащена лазерной подсветкой автофокуса и средствами фиксации местоположения с помощью GPS.

FLIR GF77 создана на первоклассной платформе серии FLIR T и оснащена ярким 4-дюймовым сенсорным ЖК-экраном, оптическим блоком с углом вращения 180 градусов и окуляром для удобства работы под прямыми солнечными лучами. В этой эргономичной камере доступны функции калибровки для термографической съемки, кроме того, камера достаточно универсальна, чтобы визуализировать различные газы путем простой замены объективов. Она повышает безопасность оператора, определяя газы на безопасном расстоянии, и помогает защитить окружающую среду. Камера FLIR GF77 используется на промышленных объектах, таких как газоперерабатывающие заводы, биогазовые установки и электростанции.

ИК-разрешение 320 × 240 пикселей, UltraMax (Сверхвысокое разрешение), частота смены кадров 30Гц. Есть функция MSX (мультиспектральное динамическое изображение): камера даёт инфракрасные изображения, границы которых улучшены с помощью элементов визуального изображения.

FLIR GF77 идеально подходит для:

  • Промышленных предприятий;
  • Производителей возобновляемой энергии;
  • Электростанций, работающих на природном газе;
  • Объектов инфраструктуры в цепочке поставок природного газа;
  • Терминалов и хранилищ сжиженного природного газа (СПГ);
  • Электроэнергетическая промышленность — газы SF6 и CH4;
  • Химическая промышленность — этилен и другие соединения;
  • Пищевая и сельскохозяйственная промышленность — аммиак;
  • Службы быстрого реагирования — все вышеперечисленные газы;
  • Контроль измерения температуры — все вышеперечисленные газы.

Особенности

  • Спектральная фильтрация для обнаружения газа
    Используйте объектив LR для визуализации газов CH4, N2O, C3H8, SO2, R-134a и R-152a. Используйте объектив HR для визуализации газов SF6, NH3 и C2H4 (этилен).

  • Объединенные функции измерения температуры и визуализации газов
    Выполните проверку утечек газа, а также термографическое обследование с помощью одного и того же объектива, одновременно выбирая температурный диапазон, подходящий для вашей среды.

  • Усиление контрастности одним нажатием
    Быстрое нажатие на экран автоматически улучшает контрастность между газом и фоном.

  • Акцент на движении шлейфа
    Простое включение/выключение режима высокой чувствительности (HSM) для выделения движения шлейфа, что увеличивает возможности обнаружения газа.

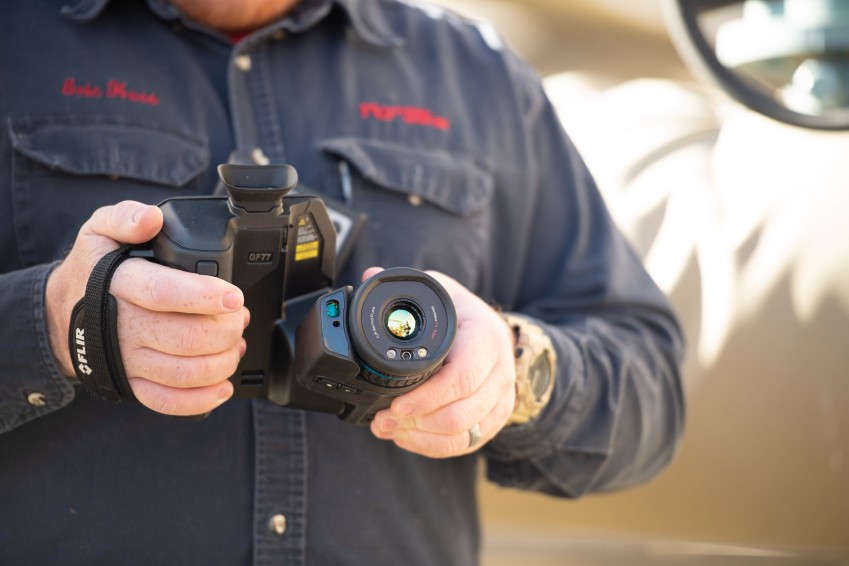

  • Превосходный эргономичный дизайн
    Камера FLIR GF77, созданная на базе камер FLIR серии T, оснащена оптическим блоком, поворачивающимся на 180°, ярким сенсорным ЖК-дисплеем и окуляром для удобства использования при прямом солнечном свете.

  • Расширенные функции генерации отчетов
    Результаты своей работы можно систематизировать с помощью встроенных голосовых аннотаций, меток GPS, настраиваемых рабочих папок и связи по Wi-Fi для потоковой передачи или обмена видеофайлами.

Объективы для тепловизора

Для FLIR GF77 доступны следующие объективы на выбор: 25° LR (7,0– 8,5 мкм), 25° HR (9,5–12 мкм), 6° LR (7,0–8,5 мкм) и 6° LR (9,5–12 мкм). Диапазон волн указан на передней части объектива и на цветной области внутри объектива: красный — для LR (малое излучение), зеленый — для HR (интенсивное излучение). Объективы 6° закрывают цифровую камеру, лазер и лампу камеры. По этой причине все функции, которые зависят от цифровой камеры, лазера или лампы камеры, отключаются.

Объективы для тепловизора

Улучшение изображения с помощью режима высокой чувствительности (HSM)

Режим высокой чувствительности (HSM) — это метод настройки, специально разработанный для обнаружения газа. Благодаря увеличению тепловой чувствительности камеры модуль HSM может улучшить обнаружение утечек газа, особенно при малой или низкой концентрации газа. Одна из функций режима HSM — сделать движение, например, перемещение шлейфа газа, более заметным на изображении. Это достигается с помощью метода обработки видеоряда «вычитание изображений». Эта функция HSM вычитает процент отдельных пиксельных сигналов из последующих кадров в видеоряде, таким образом усиливая различия между кадрами, что делает движущееся газовое облако более четким на итоговом изображении.

FLIR High Sensitivity Mode

Технические характеристики Тепловизор FLIR GF77

Технические характеристики: GF77 LR 25°(7–8.5 µm)

Общие сведения

Камера FLIR GF77 представляет собой инфракрасную камеру для обнаружения утечек газа (OGI) во взрывоопасных средах, которая визуализирует и отмечает утечки метана без необходимости прекращения работы. Портативная камера также в значительной степени повышает безопасность оператора, определяя газы на безопасном расстоянии, и помогает защитить окружающую среду, обнаруживая утечки метана.

Камера Flir GF77 используется на промышленных объектах, таких как газоперерабатывающие заводы, биогазовые установки и электростанции.

Данные по оптической системе и системе формирования изображения
ИК-разрешение

320 × 240 пикселей

UltraMax (Сверхвысокое разрешение)

Да

Тепловая чувствительность / NETD (эквивалентная шуму разность температур)

< 25 мК при +30 °C

Чувствительность к газу (NECL)

• CH 4 < 100 ppm x m

• N2 O: < 75 ppm x m

• C3 H8 : < 400 ppm x m

• SO 2 < 30 ppm x m

• R-134a: < 20 ppm x m

• R-152a: < 100 ppm x m (ΔT = 10 °C, расстояние = 1 м)

Поле зрения (ПЗ) 19°М

25° х 19°

инимальное фокусное расстояние

0,3 м

Минимальное фокусное расстояние с MSX

0,65 м

Фокусное расстояние

18 мм

Пространственное разрешение (МПЗ)

1,4 мрад/пиксель

Доступные дополнительные объективы

6°CH 4 (74 мм)

Определение объектива

Автоматический

Диафрагменное число

1,04

Частота смены кадров

30 Гц

Фокус

• Непрерывное лазерное измерение расстояния (LDM)

• Однократное лазерное измерение расстояния (LDM)

• Однократное применение контрастности

• Ручная регулировка

Совпадение поля зрения (ПЗ)

Да

Цифровой зум

1-6 × непрерывный

Информация по детектору
Матрица в фокальной плоскости / спектральный диапазон

Неохлаждаемый микроболометр / 7–8,5 мкм

Шаг детектора

25 мкм

Вывод изображения
Разрешение (дисплей)

640 × 480 пикселей (VGA)

Яркость поверхности (кд/м2 )

400

Вывод изображения
Размер экрана

4 дюйма

Угол зрения

80°

Соотношение сторон

4:3

Автоповорот

Да

Сенсорный экран

PCAP с оптической связкой

Технология дисплея (матрица)

IPS

Материал покровного стекла

Dragontrail®

Программируемые кнопки

2

Видоискатель

Да

Настройка изображения

• Автоматический

• Автоматический максимум

• Автоматический минимум

• HSM

• Ручная регулировка

Режимы вывода изображений
Инфракрасное изображение

Да

Инфракрасное изображение

Да

MSX

Да

Картинка в картинке

С возможностью перемещения и изменения размера

Галерея

Да

Измерение
Диапазон температуры камеры

От -20 до +70°C

Точность — для температуры окружающей среды от +15 до +35 °C

±5°C

Анализ измерений
Точка измерения

3 в режиме реального времени

Область

3 в режиме реального времени

Автоматическое определение горячего/ холодного

Автоматические маркеры максимального/минимального уровня в пределах области

Предустановки измерений

• Без измерений

• Центральная точка

• Горячая точка

• Холодная точка

• Пользовательская предустановка 1

• Пользовательская предустановка 2

Разница температур

Да

Опорная температура

Да

Учет коэффициента излучения

Да, переменный от 0,01 до 1,0 или выбирается из списка материалов

Коррекция измерений

Да

Сигнализация
Цветовая индикация (изотерма)

• Выше

• Ниже

• Интервал

• Конденсация (влага/влажность/точка росы)

• Изоляция

Сигнализация функции измерения

Звуковая/визуальная сигнализация (выше/ниже) по любой выбранной функции измерения

Настройка
Цветовые палитры

• Arctic

• White hot

• Black hot

• Iron

• Lava

• Rainbow

• Rainbow HC

Команды настройки

Локальная настройка единиц измерения, языка, даты и форматов времени

Языки

21

Функции обслуживания
Обновление ПО камеры

С помощью кабеля USB или карты памяти SD

Хранение изображений
Носитель информации

Съемная карта памяти: Карта памяти SD

Интервальная съемка Time-Lapse (периодическое сохранение изображений)

От 10 секунд до 24 часов (ИК-режим)

Функция дистанционного управления

С помощью кабеля USB или сети Wi-Fi

Формат файла изображения

Стандартный формат JPEG, в том числе данные измерений Только инфракрасный режим

Добавление примечаний к изображениям
Голос

60 секунд благодаря встроенному микрофону и динамику (и по Bluetooth) на статичных изображениях и видео

Текст

Текст из заранее заданного списка или вводится с помощью виртуальной клавиатуры на сенсорном экране

Аннотации для визуальных изображений

Да

Эскиз изображения

Да: только в инфракрасном диапазоне

Эскиз

С сенсорного экрана

METERLiNK

Беспроводное подключение (Bluetooth) к следующим устройствам:

Датчики FLIR с METERLiNK

Компас

Да

Данные лазерного дальномера

Да

Информация об области измерения

Да

GPS

Данные местоположения, полученные от встроенного GPS, автоматически добавляются к каждому статичному изображению и первому кадру видео

Запись видео на камеру
Запись радиометрического ИК-видео

RTRR (формат .csq)

Запись нерадиометрического ИК-видео

В формате H.264 на карту памяти

Запись визуального видео

В формате H.264 на карту памяти

Потоковая передача видео
Радиометрическая потоковая передача ИК-видео (со сжатием)

По протоколу UVC

Нерадиометрическая потоковая передача видео (со сжатием: ИК, MSX, визуальное изображение, картинка в картинке)

• H.264 (AVC) по протоколу RTSP (Wi-Fi)

• MPEG4 по протоколу RTSP (Wi-Fi)

• MJPEG по протоколу UVC и RTSP (Wi-Fi)

Потоковая передача визуального видео

Да

Цифровая камера
Разрешение

5 мегапикселей со светодиодной подсветкой

Фокус

Фиксированный

Поле зрения

53° х 41°

Подсветка при съемке

Встроенное светодиодное освещение

Лазерный целеуказатель
Лазерный дальномер

Включается специальной кнопкой

Лазер

Класс 2, 0,05–40 м ±1 % от измеренного расстояния

Юстировка лазера

Позиция автоматически отображается на инфракрасном изображении

Интерфейсы передачи данных
Интерфейсы

USB 2.0, Bluetooth, Wi-Fi, DisplayPort

METERLiNK/Bluetooth

Обмен данными с гарнитурой и внешними датчиками

Wi-Fi

Одноранговая (ad-hoc) сеть или сеть инфраструктуры

Аудио

Подключение микрофона и динамика для создания голосовых аннотаций для изображений

USB

USB тип C: передача данных / видео / питание

Стандарт USB

USB 2.0 высокоскоростной

Видеовыход

Видеовыход

Тип видеоразъема

DisplayPort через USB тип C

Радио
Рабочая частота

Bluetooth + EDR/LE: 2402…2480 МГц

WLAN 2,4 ГГц: 2412…2462 МГц

WLAN 5 ГГц: 5150–5350 МГц (DFS: только ведомый режим)

Обратите внимание, что диапазон частот 5150–5350 МГц предназначен только для использования внутри помещений (см. национальные нормативы).

Радиочастотный выход (EIRP)

Bluetooth + EDR/LE: < 10 дБм WLAN: < 17 дБм

Антенна

Встроенная антенна PIFA (усиление: макс. 1,4 дБи)

Система питания
Тип аккумулятора

Перезаряжаемый литий-ионный аккумулятор

Напряжение аккумулятора

3,6 В

Время работы от аккумулятора

>4 часов при температуре 25 °C в стандартном режиме эксплуатации

Система зарядки

В камере (адаптер пер. тока или 12 В от автомобиля) или двухсекционное зарядное устройство

Время зарядки (при использовании двухсекционного зарядного устройства)

От 3,5 до 90 % емкости, экранный индикатор

Температура в ходе зарядки

От 0 °C до +45 °C, кроме корейского рынка: От +10°C до +45°C

Работа от внешнего источника питания

Адаптер переменного тока, 90–260 В переменного тока, 50/60 Гц или 12 В от автомобиля (провод со стандартной вилкой, дополнительно)

Управление электропитанием

Автоматическое выключение и режим ожидания

Условия работы
Диапазон рабочих температур

От -15 до +50°C

Диапазон температур хранения

От –40 до +70°C

Класс защиты корпуса

IP 54 (согласно IEC 60529)

Физические характеристики
Масса (с аккумулятором)

1,4 кг

Размер (Д × Ш × В)

• Объектив для вертикальной съемки: 150,5 × 201,3 × 84,1 мм

• Объектив для горизонтальной съемки: 150,5 × 201,3 × 167,3 мм

Масса аккумулятора

195 гр

Размеры аккумулятора (Д × Ш × В)

59 × 66 × 94 мм

Гнездо штатива

UNC ¼»-20

Материал корпуса

PCABS с TPE, магниевый сплав

Цвет

Черный

Гарантия и обслуживание
Гарантия

24 месяца

Комплект поставки

• Аккумулятор (2 шт.)

• Жесткий транспортировочный футляр

• Зарядное устройство для аккумулятора

• Инфракрасная камера

• Крышка объектива передняя

• Крышка объектива передняя и задняя (только для дополнительных объективов)

•25°•ОбъективLR Ящик для принадлежностей I:

◦ SD-карта (8 ГБ)

◦ Адаптер с USB тип C на HDMI и PD

◦ Блок питания для зарядного устройства аккумулятора

◦ Источник питания, 15 Вт / 3 А

◦ Переходной кабель с USB 2.0 A для кабеля USB тип C

◦ Переходной кабель с USB тип C на USB тип C (стандарт USB 2.0)

◦ Печатная документация

• Ящик для принадлежностей II:

◦ Небольшой наглазник

◦ Ремешок крышки объектива

◦ Ткань для очистки объективов

◦ Шейный ремешок

Масса упаковки

5,8 кг

Размер упаковки

500 × 190 × 370 мм

Страна-изготовитель

Швеция
