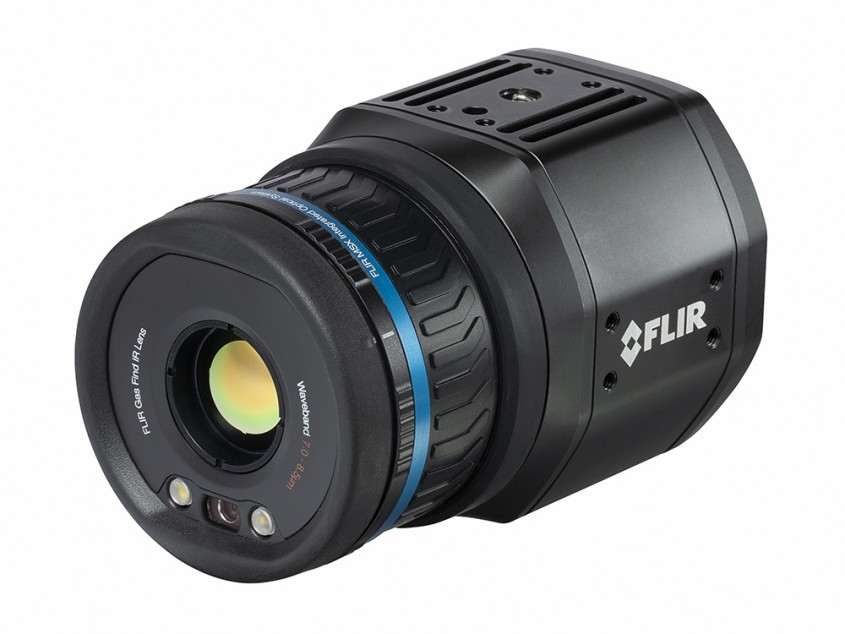

Тепловизор FLIR GF77a

Автономный тепловизор для непрерывного мониторинга утечек метана на нефтегазовом оборудовании
Артикул: 23015
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Тепловизор FLIR GF77a
описание в pdf

Автономный тепловизор для непрерывного мониторинга утечек метана

Камера разработана для обнаружения промышленных газов, таких как метан, диоксид серы и закись азота. Стационарный тепловизор FLIR GF77a позволяет находить утечки метана на нефтегазовом оборудовании, метан невидим для человеческого глаза, камера FLIR GF77a позволяет увидеть их, на экране тепловизора утечки отображаются в виде небольшого облака, а место утечки подсвечивается красной точкой. GF77a оснащён запатентованным FLIR режимом высокой чувствительности (HSM). Камеры с режимом HSM усиливают контраст вокруг движущихся газовых шлейфов и, следовательно, повышают обнаруживаемость утечек газа. GF77a также имеет радиометрическую калибровку. Это позволяет камере одновременно измерять температуру объектов в поле зрения камеры, например, определять уровень заполнения резервуара и температуру резервуара. С камерами для оптической визуализации газа обнаруживать утечки невидимых газов получается быстрее и надежнее, чем с использованием газоанализаторов.

Тепловизоры для обнаружения утечек газа:

  • Дают полную картину ситуации;
  • Выполняют проверку без остановки производства;
  • Находят проблемы на ранней стадии;
  • Экономят время и деньги;
  • Обнаруживают и локализуют проблему;
  • Точно показывают, что надо исправить;
  • Повышают безопасность рабочих;
  • Защищают окружающую среду;
  • Просты в эксплуатации как обычные цифровые камеры;
  • Измеряют температуру;
  • Сохраняют информацию о найденных утечках.

Тепловизор для визуализации промышленных газов

Спектрально отфильтрован для обнаружения газов, повышает безопасность работников и точность определения места утечки

  • Постоянный мониторинг выбросов метана, непрерывный контроль 24/7;
  • Визуализация газов в определенном спектре с одновременным уменьшением ложноотрицательных результатов для тех газов, которые поглощают в другом диапазоне длин волны;
  • Температурная калибровка для дополнительного использования в термографии, обнаружения возгорания и обеспечения безопасности сотрудников;
  • Спектральная фильтрация для обнаружения метановых газов позволяет сэкономить время на проведение проверок и повысить безопасность труда на производстве;
  • Установите несколько блоков на объекте для максимальной эффективности обнаружения утечек при меньшем количестве проверок обходчиками.

открытая архитектура для сторонней интеграции

  • GF77a можно подключать к сети и системам сигнализации для непрерывного автономного обнаружения утечек;
  • Протоколы RTSP и GigE отличаются гибкостью, что позволяет удовлетворить потребности многих промышленных коммуникаций;
  • Совместимость с протоколом ONVIF позволяет упростить интеграцию с типовыми решениями в области безопасности и сетевой видеорегистрации (NVR — Network Video Recording);
  • Потоковая передача сжатых радиометрических изображений экономит пропускную способность сети и позволяет одновременно выполнять несколько операций вывода.

Особенности:

  • Поле зрения (FoV): 25 ° (H) × 19 ° (V) (объектив 18 мм), 6,4 ° (H) × 4,9 ° (V) (объектив 74 мм);
  • ИК-разрешение: 320 × 240 (76800) пикселей;
  • Температурное разрешение / NETD: <25 мк при 30 ° C (86 ° F);
  • Пространственное разрешение (IFoV): 1,4 мрад / пиксель;
  • Частота кадров: 30 Гц;
  • Матрица в фокальной плоскости / спектральный диапазон: неохлаждаемый микроболометр / 7-8,5 мкм;
  • Шаг детектора: 25 мкм.

Технические характеристики Тепловизор FLIR GF77a

Технические характеристики

Технические характеристики

Параметры изображения и оптические характеристики
ИК-разрешение

320 × 240 (76 800) пикселей

Тепловое разрешение/разность температур эквивалентная шуму

<25 мK при 30°C (86°F)

Чувствительность к газу/концентрация эквивалентная шуму

CH4 (<100 ppm × м), N2O (<75 ppm × м), C3H8 (<400 ppm × м); ΔT = 10°C, расстояние = 1 м

Пространственное разрешение (IFOV)

1,4 мрад/пиксель

Частота кадров

30 Гц

Поле зрения (FOV)

объектив 25°: 25° × 19°, объектив 6°: 6.4° × 4.9°

Фокусное расстояние

объектив 25°: 18 мм, объектив 6°: 74 мм

Минимальное фокусное расстояние

0,3 м (0,98 футов) для объектива 25°; 5 м (16,4 фута) для объектива 6°

Фокусировка

Однократная контрастная, моторизованная, ручная

Характеристики детектора
Матрица фокальной плоскости/спектральный диапазон

Микроболометр без охлаждения / 7 — 8,5 мкм

Шаг детектора

25 мкм

Визуальное изображение и оптические характеристики (дополнительные)
Визуальное разрешение

2592 × 1944 пикселей

Визуальный фокус и поле зрения

Фиксированный, 67,2° по диагонали

Видеолампа

Встроенный светодиодный индикатор

Измерение
Температурный диапазон объекта

от -20°C до 70°C (от -4°F до 158°F)

Погрешность

±5°C (±9°F) для температуры окружающей среды от 15°C до 35°C (от 59°F до 95°F) и при температуре объекта выше 0°C (32°F)

Поправки к измерениям

Общие параметры объекта

Варианты поправок

Атмосферные поправки, оптическое пропускание, излучательная способность, отраженная кажущаяся температура, внешняя оптика/окно

Сеть Ethernet
Веб-интерфейс

Да

Тип разъема Ethernet

M12 8-контактный X-coded, гнездовой

Связь по сети Ethernet

GigE Vision версия 1.2, поддерживает Client API GenICam, TCP/IP на основе разъема компании FLIR

Потоковая передача изображений по сети Ethernet

Да

Питание Ethernet

Питание по сети Ethernet, PoE IEEE 802.3af класс 3

Протоколы Ethernet

IEEE 1588, ONVIF-S, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (сервер), FTP (клиент) SMTP, DHCP, MDNS (Bonjour), uPnP

Потоковая передача изображений
Протокол RTSP GVSP (GigE Vision)
Одноадресная передача Да Да
Многоадресная передача Да Да
Несколько потоков изображений Да (для ONVIF только 1 поток) Нет
Потоковая передача видео
Протокол RTSP GVSP (GigE Vision)
Источник изображения 0 Визуальный, ИК, MSX®, 640 × 480 пикселей
Контрастное усиление FSX®, выравнивание гистограммы (только ИК)
Наложение с наложением, без наложения
Кодирование H.264 / MPEG4 / MJPEG Без сжатия
Источник изображения 1 Визуальный, 1280 × 960 пикселей
Наложение Нет
Кодирование H.264 / MPEG4 / MJPEG
Потоковая передача радиометрических данных
Протокол RTSP GVSP (GigE Vision)
Источник изображения ИК, 320 × 240 пикселей
Формат пикселей MONO 16
Кодирование Сжатый JPEG-LS, радиометрические данные FLIR Без сжатия, сигнал линейный, температура линейная, радиометрические данные FLIR
Цифровой вход/выход
Тип разъема

M12 штыревой, 12-контактный, A-кодированный (совмещен с внешним питанием)

Цифровой вход

2 оптоизолированных, Vвх (низкое) = 0-1,5 В; Vвх (высокое) = 3-25 В

Цифровой выход

3 оптоизолированных, 0–48 В постоянного тока, максимальный ток 350 мА (снижается до 200 мА при 60°C).

Твердотельное оптореле, 1× выделен как аварийный выход (нормально замкнут)

Энергосистема
Тип разъема

M12 штыревой, 12-контактный, A-кодированный (совмещен с цифровым входом/выходом)

Общее питание

PoE (передача данных и питание по одной витой паре) или внешнее

Потребляемая мощность

стандартная 6,8 Вт при 24 В постоянного тока

стандартная 7,0 Вт при 48 В постоянного тока

стандартная 7,3 Вт при 48 В для технологии PoE

Внешнее напряжение

Допустимый диапазон = 18-56 В постоянного тока, максимум 8 Вт

Поворот и наклон (дополнительно) Wi-Fi
Разъем M8 A-кодированный, штекерный гнездовой RP-SMA
Последовательная передача RS232 и RS485 в качестве исключения
Стандарт Pelco D IEEE802.11a/b/g/n
Тип соединения одноранговое (специально) или инфраструктура (сеть)
Физические характеристики
Герметичность

IP 54 (IEC 60529), IP66 с вспомогательным оборудованием

Вес

0,82 кг (1,8 фунтов)

Размер (Д × Ш × В)

123 × 77 × 77 мм (4,84 × 3,03 × 3,03 дюйма)
