ПО Pergam GasFIR Analytic
Поставляется в минимальные сроки
Гарантия производителя:24 месяца
О Pergam GasFIR Analytic
Pergam GasFIR Analytic — профессиональное программное обеспечение для комплексной тепловизионной диагностики промышленных печей. Программа обрабатывает радиометрические данные тепловизора Pergam GasFIR 309 и рассчитывает температуру с учетом коэффициента излучения поверхности, отражённой температуры, коэффициента пропускания атмосферы и характеристик защитных смотровых окон. Встроенный модуль подготовки отчетов автоматически формирует документы Microsoft Word на основе результатов обследования. Готовый документ создаётся за один клик и не требует дополнительной обработки.

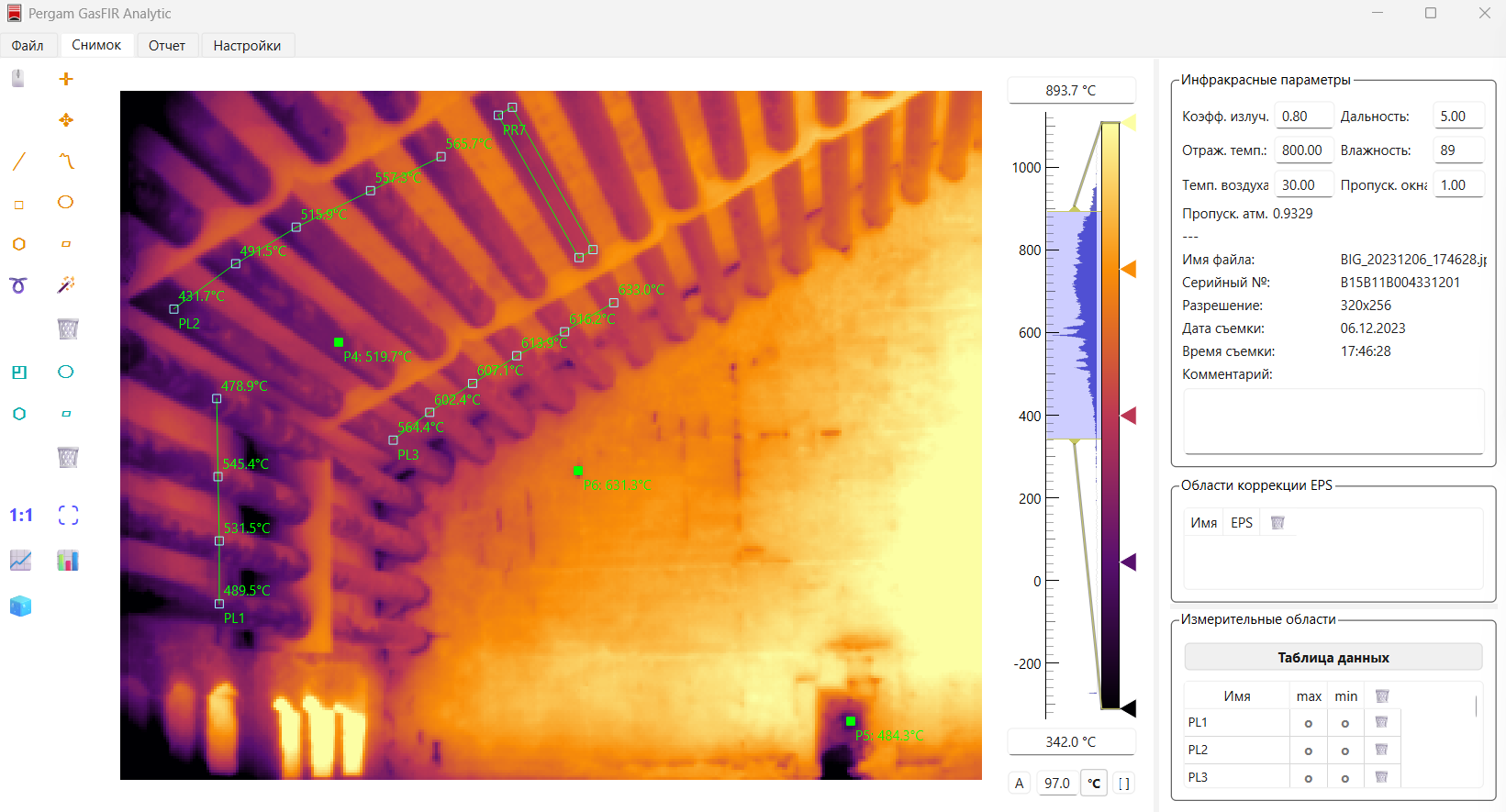

Главное окно GasFIR Analytic
Что умеет GasFIR Analytic
Основные возможности
Полный набор инструментов измерения: точка, прямоугольник, эллипс, многоугольник, повернутый прямоугольник — с автоматическим расчётом Tmin, Tmax, ΔT, среднего и σ
Коррекция коэффициента излучения (EPS): локальные зоны с индивидуальным коэффициентом излучения
Изотермы: цветовое выделение критических зон с настраиваемым цветом
Гистограмма и палитры: интерактивная гистограмма распределения температур
Линейный профиль температуры: график температуры вдоль произвольной линии сечения
3D-визуализация: интерактивная трёхмерная модель теплового поля
Генератор отчетов Microsoft Word: пакетная генерация документов по настраиваемым шаблонам
Учёт параметров среды: коррекция излучения, отражённой температуры, атмосферного затухания, дальности и пропускания защитных окон печи
Экспорт данных: экспорт таблиц измерений, гистограмм и линейных профилей в формат CSV
Автокоррекция матрицы: автоматическое выравнивание и интерполяция мёртвых краевых пикселей сенсора
Инструменты измерения
Pergam GasFIR Analytic включает полный набор инструментов для анализа термограмм. Доступны точка, линия, прямоугольник и эллипс, а также специализированные средства измерения: точка 3×3 пикселя, полилиния с отображением температуры в узлах, многоугольная область для объектов сложной формы, прямоугольник по линии для контроля труб и трубопроводов, а также инструмент «Лассо» для автоматического выделения контрастных объектов.
Для каждой области измерения программа автоматически рассчитывает статистические параметры с последующей передачей данных в отчет.
Коррекция коэффициента излучения (EPS)
При обследовании промышленных объектов в одном кадре часто присутствуют участки с разными коэффициентами излучения: футеровка, металл, окалина и другие материалы. В большинстве программ индивидуальные коэффициенты излучения используются только для расчёта температуры в отдельных точках и областях, тогда как термограмма отображается с применением единого коэффициента излучения для всего изображения. Из-за этого цветовая палитра не всегда отражает реальное распределение температур на поверхностях с разными коэффициентами излучения.
Для каждого объекта можно задать собственные параметры излучения и получить корректное отображение температурного поля непосредственно на термограмме. Такой подход повышает достоверность измерений на разнородных поверхностях.

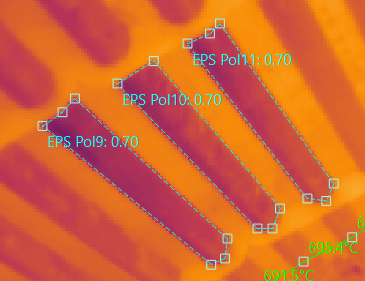

Зоны коррекции коэффициента излучения
Изотермы
Pergam GasFIR Analytic поддерживает цветовое выделение участков термограммы по заданным температурным критериям: выше порога, ниже порога или в выбранном диапазоне температур. В отличие от большинства программ, анализ выполняется только в пределах выбранной области измерения и не затрагивает соседние участки изображения.
Область измерения можно свободно перемещать по термограмме, быстро выявляя участки, попадающие в заданный диапазон температур.

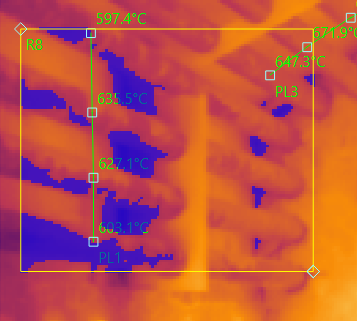

Изотерма
Гистограмма и палитры
Интерактивная гистограмма отображает распределение температур как по всей термограмме, так и внутри выбранных областей измерения. Гистограмма интегрирована с цветовой палитрой, что упрощает настройку температурного диапазона и визуального контраста изображения.
Поддерживается ручная настройка контрастного окна, а также автоматическая настройка на основе гистограммы.

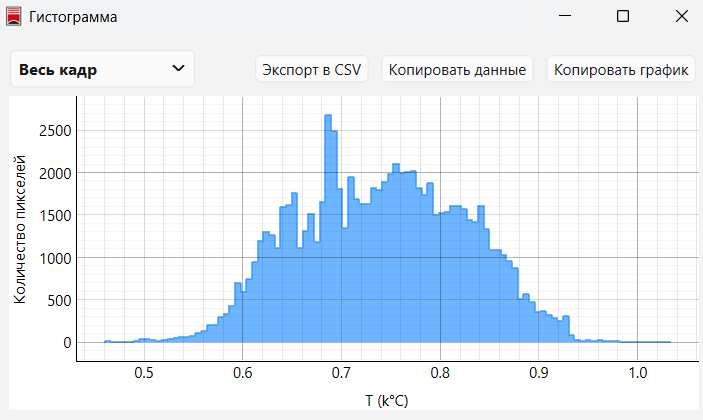

Гистограмма

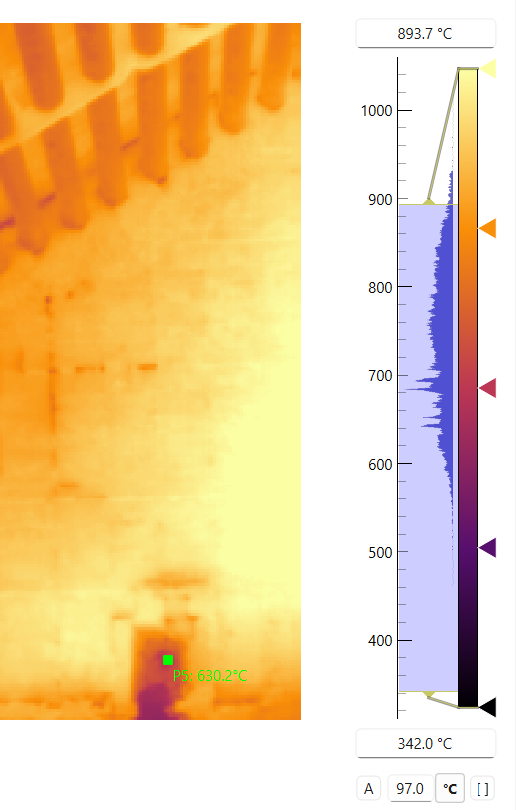

Палитра с гистограммой
Линейный профиль температуры
Программа строит график распределения температуры вдоль произвольной линии сечения. Этот инструмент широко применяется при диагностике трубопроводов, печных стен и других протяжённых объектов.
Для полилиний на графике дополнительно отображаются температуры в узловых точках, что упрощает сопоставление результатов с термограммой.
Данные профиля экспортируются в графическом или текстовом формате для последующей обработки.

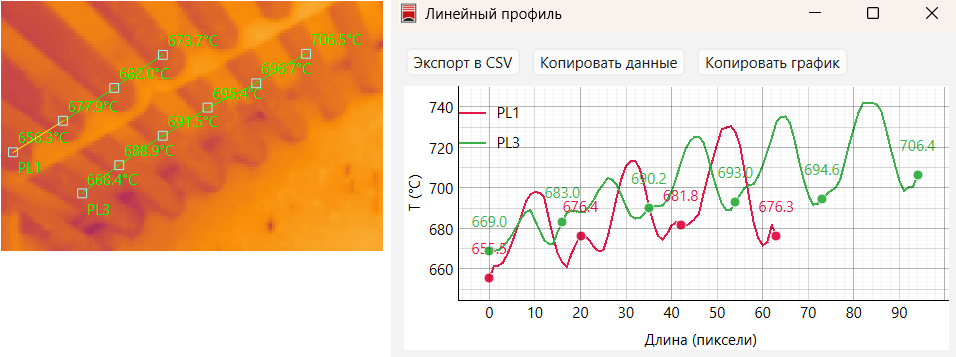

Полилиния на термограмме и линейный профиль
3D-визуализация
Pergam GasFIR Analytic формирует интерактивную трёхмерную модель температурного поля на базе OpenGL. Такой режим наглядно демонстрирует распределение температуры по поверхности объекта и дополняет традиционное представление термограммы.
Объёмная визуализация помогает обнаруживать температурные аномалии, которые могут быть менее заметны на плоском изображении.

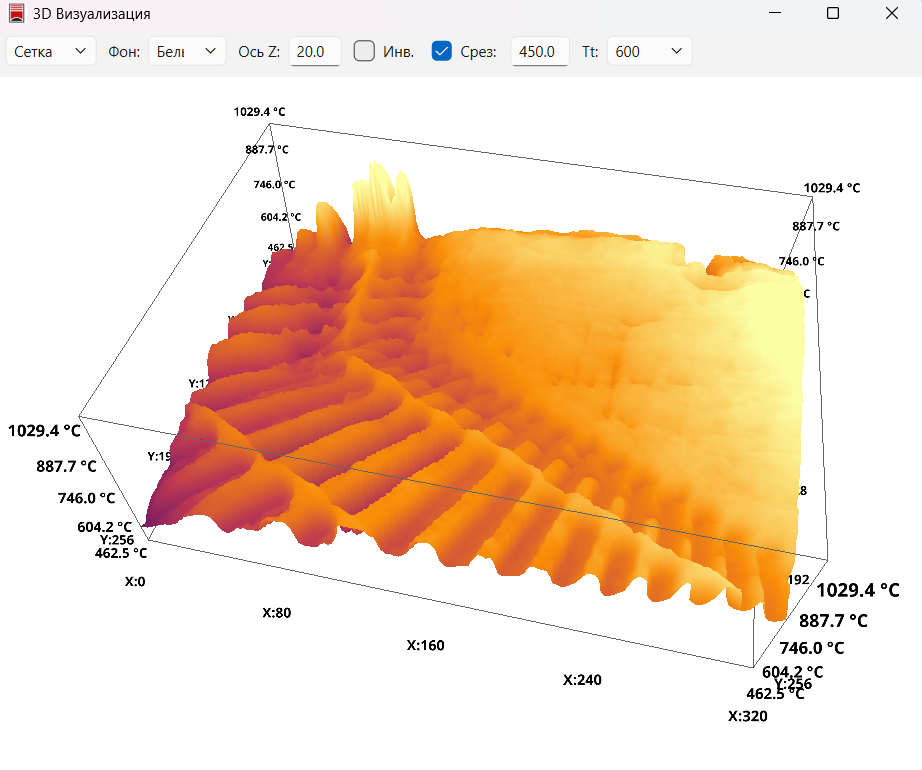

3D-визуализация
Генератор отчетов Microsoft Word
Встроенный генератор отчетов автоматически создаёт документы формата DOCX по настраиваемым шаблонам. Пользователь один раз задаёт структуру документа, оформление, таблицы и текстовые блоки, после чего программа формирует готовый многостраничный отчет.
В документ автоматически включаются термограммы, таблицы измерений, температурные профили и другие результаты обследования.

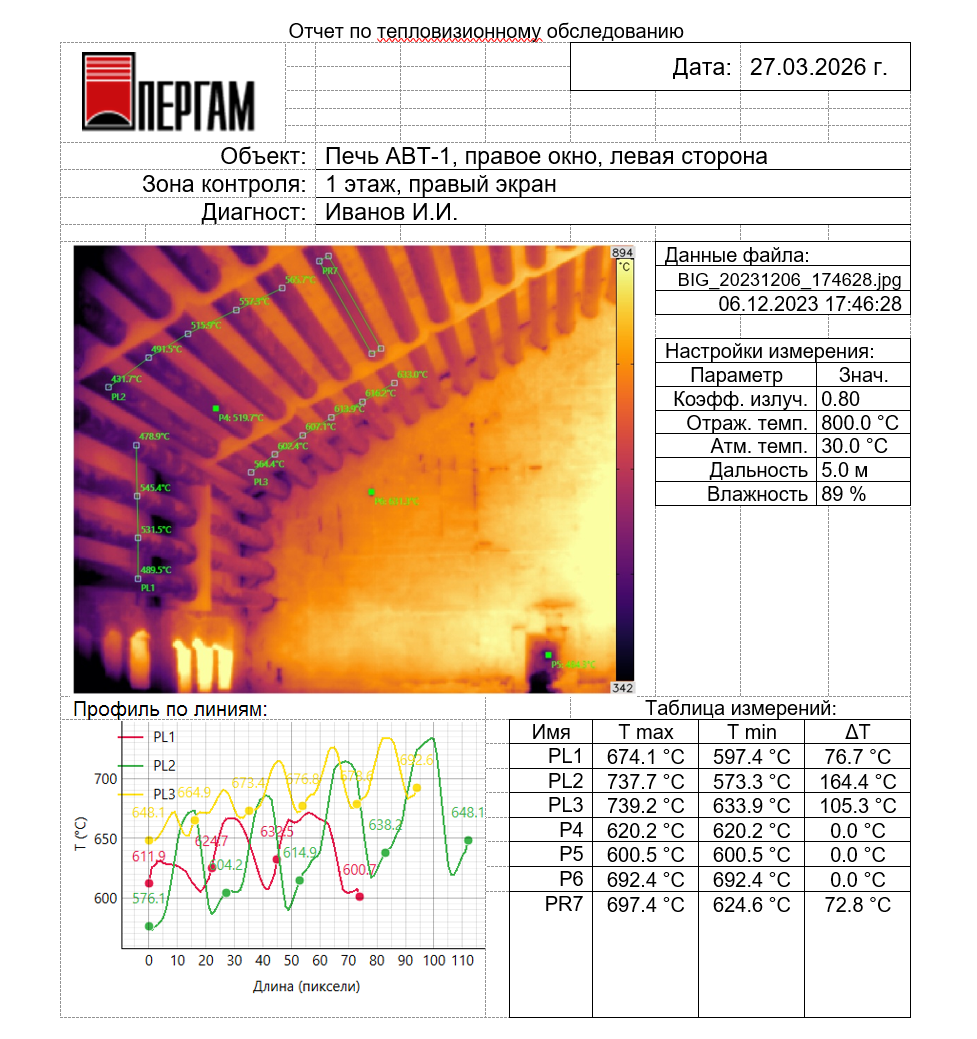

Пример отчёта
Учёт параметров среды
Для повышения точности расчёта температуры программа учитывает коэффициент излучения объекта, отражённую температуру, атмосферное ослабление инфракрасного излучения, расстояние до объекта и характеристики защитных смотровых окон.
Учет параметров среды совместно с локальными зонами коррекции коэффициента излучения повышает достоверность результатов измерений в сложных производственных условиях.
Экспорт данных
Результаты измерений экспортируются в CSV для последующей обработки в Microsoft Excel и других аналитических системах. Экспорт включает таблицы измерений, температурные профили и результаты анализа гистограмм.
Автокоррекция матрицы
Программа автоматически обнаруживает и корректирует дефектные краевые пиксели тепловизионного сенсора. Алгоритм снижает температурные аномалии и скачки температуры на термограммах, повышая качество анализа и достоверность итоговых отчётов.
Программа Pergam GasFIR Analytic оснащена широким набором инструментов тепловизионного анализа, включая специализированные функции для работы со сложными термограммами. ПО помогает получать больше информации из каждого обследования и сокращает время подготовки отчетов. Результат — более полный анализ температурных полей и удобное формирование инженерной документации.
