Тепловизорная система Land Arc

Радиометрический тепловизор промышленного применения
Артикул: 22420
Цена по запросу
Поставляется только
московским офисом Пергам
Продажа товара Тепловизорная система Arc осуществляется исключительно через московский офис
Поставляется в минимальные сроки
Гарантия производителя:
3 года
Тепловизорная система Arc
описание в pdf

Тепловизор промышленного назначения

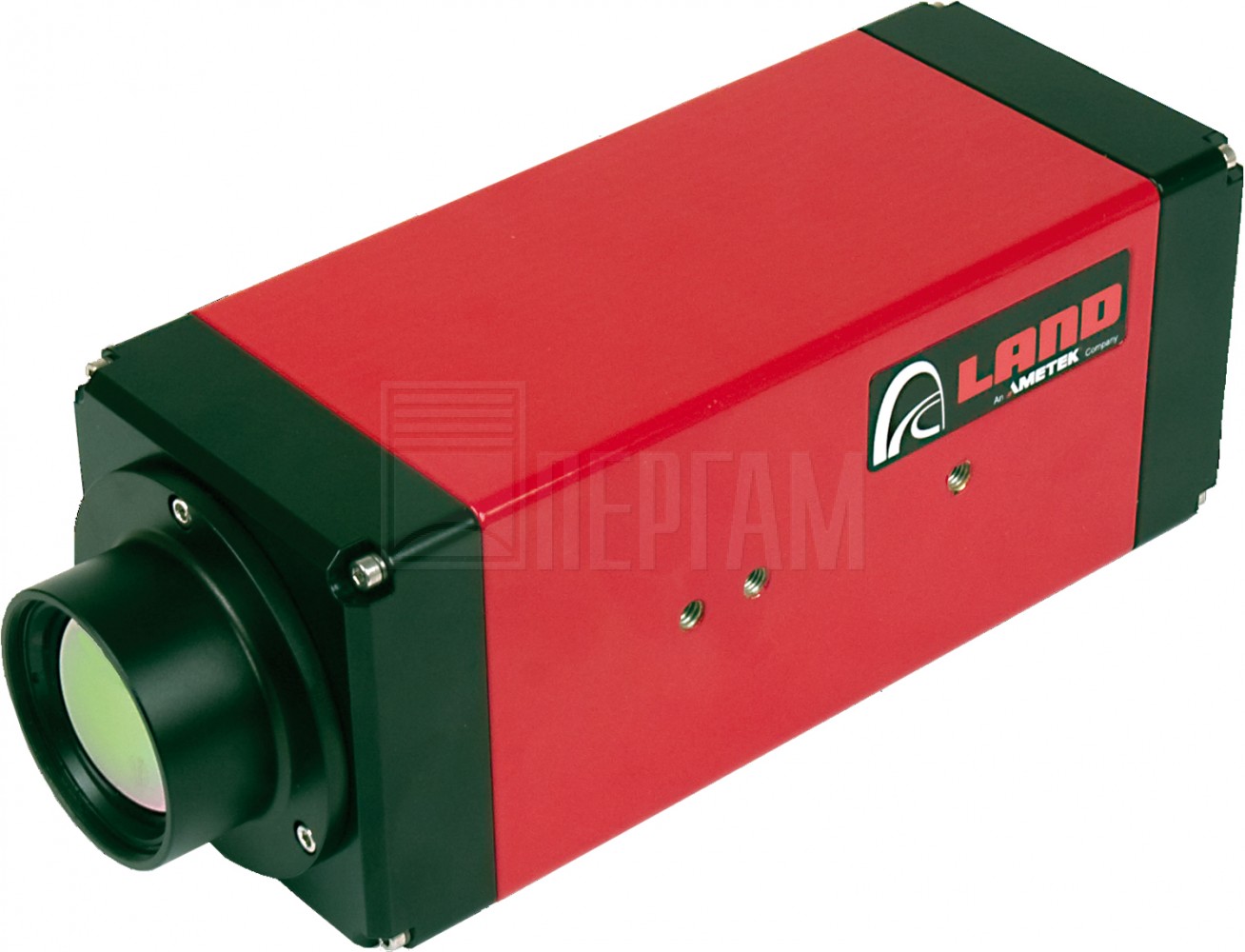

Портативный тепловизор в герметичном металлическом корпусе с защитой IP65 / NEMA 4X. Этот прибор предназначен для применения в промышленности, авиации, на производстве и научной деятельности. Выпущено 2 модели тепловизоров для стационарной установки и круглосуточного мониторинга: ARC-8-FOV-500-Rate и ARC-8-FOV-1000-Rate.

Эти тепловизоры достаточно прочны, чтобы выдержать применение при высоких рабочих нагрузках, и при этом компактны для использования в научно-исследовательских целях и при автоматизации. Отличаются они диапазонами измеряемых температур от 0 до 500 °C - первая модель, вторая модель измеряет температуру от 100 до 1000 °C. Кроме этого, есть четыре линзы, две частоты кадров и три пакета программного обеспечения — все это удовлетворит потребности практически любых пользователей.

Функциональные возможности и преимущества

  • Высокое разрешение — подробные температурные изображения с непревзойденной точностью определения температуры
  • Четыре линзы — мониторинг любого источника на любом расстоянии с повышенной четкостью
  • Широкий диапазон рабочих температур — установка практически в любом месте!
  • Дистанционно регулируемая фокусировка — быстрая установка, безопасная и удобная эксплуатация

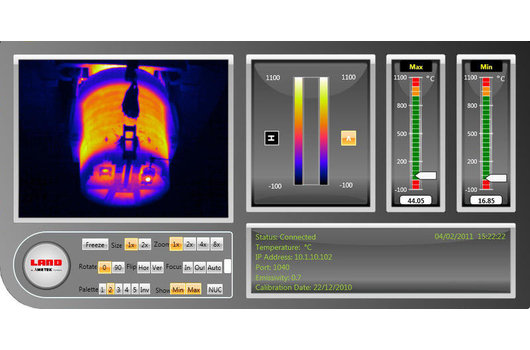

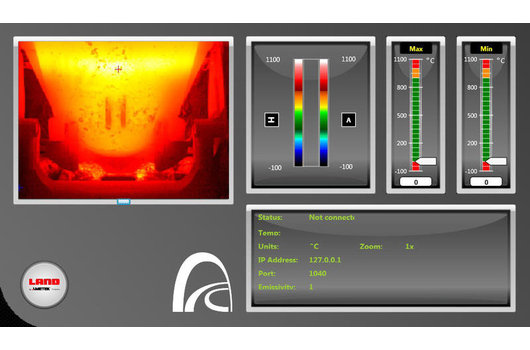

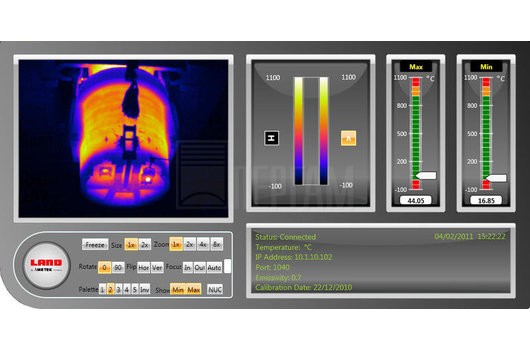

  • Стандартное ПО Viewer — удобное в использовании программное обеспечение позволяет визуализировать температурные данные
  • Герметизация по стандарту IP65/NEMA 4X — эффективность постоянной работы в любой среде
  • Защитные кожухи по стандартам ATEX и Class/Division — возможность применения во взрывоопасных средах
  • Прямое подключение к различным модулям ввода-вывода с помощью отраслевого стандарта Ethernet — простое обслуживание, автономная работа

Схема возможностей

Программное обеспечение

  • Viewer
    Просмотр изображений и базовой информации о температуре
  • Viewer+
    Те же функции, что и в приложении Viewer, а также настройка интеллектуальных функций для автономной работы
  • LIPS
    Запись изображений, профили, области интереса, сигналы, сохранение изображений

Интеллектуальные функции

  • 4 области с минимальным, макси- мальным, усредненным значением и фильтром шумов
  • Эмиссионная способность
  • 4 сигнала (высокий / низкий) для каждой области
Настройка с помощью ПО Viewer+

Поле обзора при использовании различных вариантов линз

Поле обзора тепловизора

0,3 м

0,5 м

1,0 м

5,0 м

10,0 м

a

b

МПО

c

d

МПО

e

f

МПО

g

h

МПО

i

j

МПО

11°

-

-

-

0,09 м

0,07 м

0,25 мм

0,19 м

0,144 м

0,50 мм

0,96 м

0,72 м

2,50 мм

1,92 м

1,44 м

5,0 мм

22°

0,12 м

0,09 м

0,30 мм

0,19 м

0,15 м

0,50 мм

0,39 м

0,29 м

1,00 мм

1,94 м

1,46 м

5,00 мм

3,89 м

2,92 м

10,0 мм

44°

0,24 м

0,18 м

0,63 мм

0,40 м

0,30 мм

1,05 мм

0,81 м

0,61 м

2,10 мм

4,04 м

3,03 м

10,5 мм

8,08 м

6,06 м

21,0 мм

60°

0,35 м

0,26 м

0,90 мм

0,58 м

0,43 м

1,50 мм

1,15 м

0,78 м

3,00 мм

5,77 м

4,33 м

15,0 мм

11,55 м

8,66 м

30,0 мм

Входы и выходы

  • Линейка модулей, монтируемых на DIN-рейку, обеспечивает аналоговые и цифровые входы и выходы
  • Прямое подключение к камере Arc через сеть Ethernet
  • Аналоговый вывод интересующих областей
  • Цифровые выходы для низких и высоких уровней сигналов и предупреждений

Технические характеристики Тепловизорная система Arc

Технические характеристики

Модели

ARC-8-FOV-500-Rate

ARC-8-FOV-1000-Rate

Диапазон температур

от 0 до 500 °C
от 32 до 932 °F

от 100 до 1000 °C
от 212 до 1832 °F

Спектральный диапазон

8–14 мкм

Разрешение изображения

384 x 288

Поле обзора по горизонтали

11°, 22°, 44° или 60°

Глубина резкости

от 0,3 м до бесконечности (22°, 44°, 60°) / от 0,5 м до
бесконечности (11°)

Погрешность

±2 % или ±2 °C

Частота кадров

НЧ

7,5 Гц

ВЧ

30 Гц

Технические и эксплуатационные характеристики

Размеры

85 x 85 x 276 мм / 3,5 x 3,5 x 11 дюймов (включая линзы)

Масса

1,8 кг / 4 фунта

Диапазон рабочих температур

от –20 до 60 °C / от –4 до 140 °F

Рабочая влажность

от 5 до 95 % (без конденсации)

Герметизация

IP65 / NEMA 4X

Электропитание и ЭМС

Электропитание

от 9 до 30 В постоянного тока

ЭМС

EN 61326
