Трассоискатель RD 8000 PTLM с генератором Tx-10

Профессиональный трассоискатель с функцией поиска маркеров коммунальных систем и кабельных линий
Артикул: 21745
Снят с производства
Гарантия производителя:
24 месяца

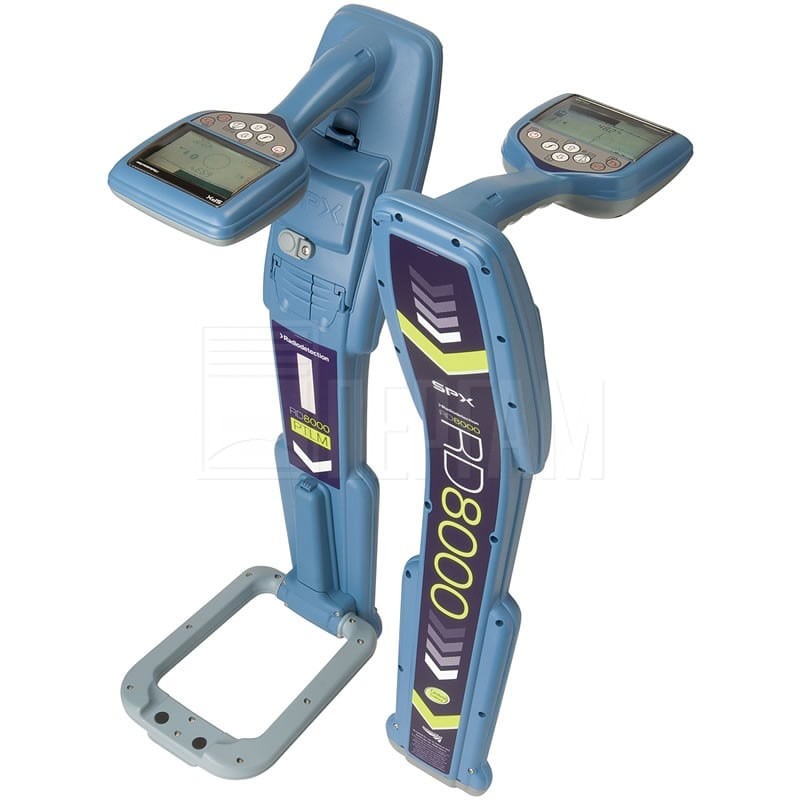

Трассоискатель RD 8000 PTLM с генератором Tx-10
описание в pdf

Трассоискатель RD 8000 PTLM с функцией поиска маркеров

Высокоточный трассоискатель основан на базе производительности и эргономики популярной платформы RD8000. Предназначен для профессионалов радиолокации и компаний, занимающихся поиском подземных коммуникаций, маркеров коммунальных систем и кабельных линий(например EMS или Omni-marker).

Автоматическое определение глубины залегания маркера

С уникальной инновационной системой автоматического определения глубины TruDepthTM, новые маркероискатели позволяют проводить более точные исследования, затрачивая намного меньше времени.

Приборы новой линии обнаруживают все основные виды РЧ-маркеров, позволяя использовать эти локаторы в широком спектре областей применения. Комбинированный режим локации маркеров и коммуникаций позволяет быстро исследовать большие пространства.

Внутренние и внешние GPS-приемники

Встроенный GPS- модуль позволяет снабжать отчеты данными позиционирования, не используя дополнительного оборудования. Все локаторы оснащены модулями Bluetooth®, позволяющими объединять данные иисследования и внешние GPS данные, или передавать результаты исследования на внешние устройства.

Регистрация данных

Некоторые модели автоматически регистрируют данные. Каждую секунду во встроенную память прибора, позволяющую хранить данные до 1 года использования, сохраняются основные параметры локатора. Локаторы с GPS-модулями добавляют к этим данным геопозиционирование.

Данные могут быть быстро импортированы при подключении прибора к ПК через USB порт с помощью программы RD Manager, которая поставляется вместе с локаторами. Данные могут быть переведены в любые форматы баз данных или формат KML для Google Earth.

Эффективная работа

Новые локаторы работают от перезаряжаемых литий-ионных батарей, обеспечивающих до 25 часов непрерывной работы.

Внедрение новой линии приборов проходит очень просто, поскольку линия полностью воспроизводит операции и дисплеи, используемые в приборах RD8000®, и с ней могут использоваться те же аксессуары и генераторы.

Среди других функций: одновременная локация и определение глубины для моделей RD8000, а также функция защиты от динамической перегрузки, автоматически отфильтровывающая посторонние шумы в неблагоприятных условиях.

Генераторы серии TX

С новой линией локаторов выпускаются новые пятиваттные генераторы сигнала. Генераторы Tx-5 приходят на смену трехваттным генераторам Tx-3, увеличивая их мощность на 40%. С функцией поиска дефектов, эти генераторы могут использоваться при поиске дефектов оплетки кабеля. Линейку TX составляют генераторы мощностью 5Вт и 10Вт

Кроме того, теперь генераторы Tx поддерживают русский язык и могут переключаться в режим "Eco Mode" для продления службы алкалиновых батарей.

Программное обеспечение

Программное обеспечение RD Manager 64bit

Программное обеспечение RD Manager 32bit

Программное обеспечение SurveyCert

Отзывы о приборе

Видео: применение трассоискателей

Технические характеристики Трассоискатель RD 8000 PTLM с генератором Tx-10

Технические характеристики

Чувствительность 5 мкА на расстоянии 1 м (33 кГц)
Динамический диапазон 140дБ
Избирательность 120дБ/Гц
Максимальная глубина1
  • Линия: 6 м
  • Зонд: 15 м
РЧ-маркеры:
  • Рядом с поверхностью: 60 см,
  • Сферический маркер: 1.5 м,
  • Средний диапазон: 1.8 м
  • Полный диапазон: 2.4 м
Точность определения глубины2
  • Линия: ± 5%,  0.1 - 3м.
  • Зонд: ± 5%,  0.1 - 7м
  • РЧ-маркеры: ± 15%, ± 5см до максимальной глубины
Точность локации ± 5% глубины
Погрешность GPS-позиционирования 3м КВО (круговое вероятное  отклонение)
Поиск повреждений с функцией CD До 13 пар с функцией CD, от 220Гц до 1248Гц
Поиск повреждений Диагностика повреждений изоляции кабеля от короткого замыкания до 2МОм с А-рамкой
Защита от динамической перегрузки 30дБ (автомат)
Батареи Блок 3 x Li-Ion батарей типа D (LR20)
Время работы от батарей (постоянное использование)3 Li-Ion или солевые - до 25 часов
Гарантия 24 месяца
Совместимость FCC, RSS 310 RoHS, WEEE
Одобрено CE, Bluetooth
Масса 2.1кг (с батареями)
Размеры 648 x 286 x 177 мм
Исполнение Высокопрочный АБС-пластик
Защита IP54
Рабочая температура -20 до +50°C
1 В благоприятных условиях.
2 RD7000+ и RD8000 могут работать и с большей глубиной но точность будет снижаться.
3 При 21°C, с качественными батареями, сигнал генератора 1Вт

Габариты (размер коробки)

700х300х350 мм

Комплектация

  • Локатор
  • Генератор
  • Сумка для переноски
  • Инструкция по эксплуатации на русском языке
  • Штырь заземления
  • Катушка с проводом для заземления
  • Магнит для подключения генератора к металлическим трубам
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
  • Батареи питания для локатора и генератора

Отзывы Трассоискатель RD 8000 PTLM с генератором Tx-10

Пока нет отзывов.

Обсуждение Трассоискатель RD 8000 PTLM с генератором Tx-10

Добрый день. Не могли вы отправить инструкцию в формате pdf для трассоискателя RD 8000 и методика поиска трасс от а до я
Максим    18.06.2016
ответить
Степан Бондарев
Инструкция и книга о трассоискателях отправлены на Вашу электронную почту.
Степан Бондарев, Пергам    19.06.2016
ответить
