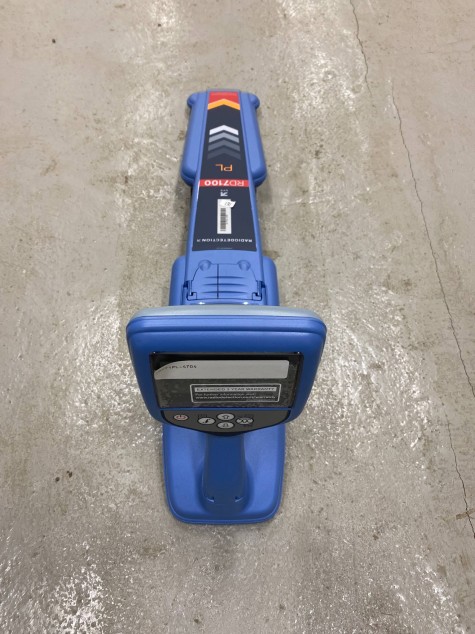

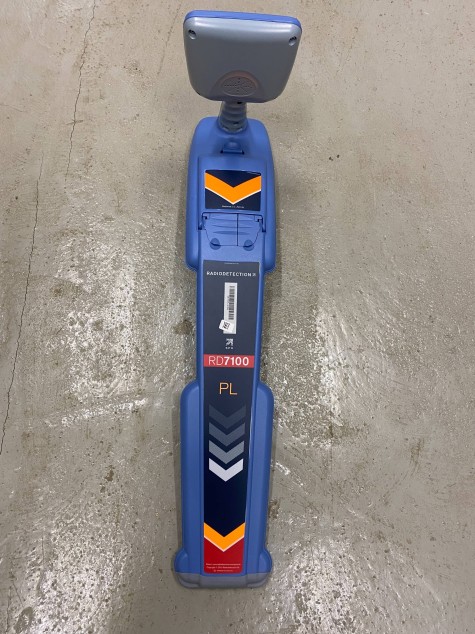

Локатор силовых линий RD7100PL

Кабельный локатор для электрических сетей

Эта модель, предназначенная для использования в зонах, которые насыщены коммуникациями, и где сигналы от высоковольтного оборудования и кабелей могут создавать помехи или подавлять полезные сигналы. Функция защиты от динамической перегрузки снижает влияние помех, а силовые фильтры (функция Power Filters) могут использоваться, если приходит отдельный электрический сигнал от одного источника или множества кабелей. Локатор RD7000PL распознаёт искомый кабель даже в зонах расположения магистральных кабелей сложных электрических сетей. Степень защиты – IP65. Ударопрочный корпус, защищенный от проникновения влаги и пыли. Благодаря уникальной комбинации из 5 антенн, локаторы RD7100 предоставляют возможность выбора режимов локации, каждый из которых оптимизирован для локации коммуникаций определенного типа.

Режим сопровождения линии

Этот режим позволяет быстро обнаружить и провести трассировку любой линии. Информация о направлении искомой линии отображается рядом со стрелками-индикаторами, пропорционально изменяющими свою длину для помощи в поиске линии, удерживая оператора на ее траектории. Одновременное отображение информации о глубине залегания и токе локации обеспечивает уверенность в трассировке именно искомой линии в насыщенных сетях. В случае неровной или пересеченной местности дифференцированная тональность звукового сигнала поможет освободить внимание пользователя для его концентрации на потенциальных опасностях.

Быстродействие и точность Peak+

Функция Peak+ позволяет повысить точность локации пикового режима путем дополнения его режимами «Сопровождение» или «Ноль». Комбинация точности гистограммы пика с направляющими стрелкамипозволяет быстрее определить позицию пика или переключится на стрелкинулевого режима для проверки расхождения путем одного нажатия клавиши.

• Добавление режима «Сопровождение» позволяет определять положение пика быстрее.
• Добавление режима «Ноль» позволяет контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.
• Высокая стойкость к помехам, что особенно важно в зонах, насыщенных коммуникациями.
• Когда локатор находится прямо над кабелем или трубой, отображается максимальный отклик и отцентрированное состояние стрелок.
• Одновременное отображение глубины залегания линии и результата измерения тока.

Одновременное показание глубины залегания и тока

Согласованные измерения глубины залегания и тока обеспечивают уверенность в том, что отслеживается заданная линия. Больше информации для оператора – больше уверенности в том, что отслеживается именно искомая линия.

• Одновременные показания глубины и тока отображаются автоматически.
• Функция компаса используется для обеспечения точной локализации линии, определения показаний глубины и тока.
• Выбор режима заменяется показанием тока, после первоначального включения питания.
• Если локатор неправильно ориентирован или плохие условия для распространения сигнала, то показание тока заменяется показаниями частоты и глубины залегания.

Защита от динамической перегрузки

Фильтрация помех, позволяющая использовать локатор в условиях сильных электрических помех, например, вблизи подстанций или воздушных линий электропередачи.

• Обнаружение и автоматическое отклонение помех.
• Расширение возможностей локализации в зонах, где другие локаторы не работают.
• Находит коммуникации в местах с электрическими помехами: подстанции, кабели высокого напряжения, железнодорожная/транспортная инфраструктура.
• Предупреждение о перегрузке, когда сильные помехи не могут быть устранены – показания глубины залегания и тока не выводятся.

Функция POWER FILTERS (силовые фильтры)

Устанавливается, если сильный электрический сигнал приходит от одного источника или множества кабелей, используя гармонические свойства силовых сетей.

Особенности локатора RD7100PL

• Число частот локации 5;
• Число частот зондов 1;
• Пассивные режимы 2;
• Компас в активных режимах;
• Компас в пассивных режимах;
• Силовые фильтры;
• Поиск повреждений;
• Литиево-ионная батарея;
• Выделение кабеля из пучка;
• Поиск пластиковых труб с использованием зондов;
• Определение степени залегания коммуникаций до 7 метров.
