Акустический течеискатель Успех АТП-424Н

Успех АТП-424Н - акустический течеискатель с функцией пассивного обнаружения кабеля. АТП-424Н предназначен для обнаружения утечек жидкостей, теплоносителей в трубопроводах на глубине до 3м, используется для обнаружения силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м.

Течеискатель российского производства с функцией пассивного обнаружения кабеля

  • В наличии
    на складе в Москве
  • 24
    Гарантия на Течеискатель Успех АТП-424Н: 24 месяца

Российский течеискатель с функцией пассивного обнаружения кабеля

Успех АТП-424Н - акустический течеискатель с функцией пассивного обнаружения кабеля. АТП-424Н предназначен для обнаружения утечек жидкостей, теплоносителей в трубопроводах, используется для обнаружения силовых кабелей под напряжением. Обнаруживает мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения находящихся на глубине до 3 метров. Находит подземные трассы электрических кабелей и металлических подземных коммуникаций, течеискатель определяет глубины их залегания косвенным методом.

Назначение

Комплект течеискателя акустического с функцией пассивного обнаружения кабелей «Успех АТП-424Н» предназначен для:

  • обнаружения утечек жидкостей, теплоносителей в трубопроводах находящихся на глубине до 3 метров в канальной и бесканальной прокладке;
  • обнаружения силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 метров.

Рекомендуемые области применения

  • ЖКХ;
  • Теплосети;
  • Водоканал.

Выполняемые функции

  • Поиск мест разгерметизации подземных трубопроводов;
  • Обнаружение утечки жидкости на глубине до 3 метров;
  • Поиск мест прохождения кабелей находящихся под напряжением;
  • Поиск места прохождения трубопроводов с катодной защитой, протяженных трубопроводов с наведенным излучением;
  • Обследование почвы на предмет залегания коммуникаций перед началом земляных работ (режим «Широкой полосы» с диапазоном частот от 0,05…8,6 кГц);
  • Косвенное измерение глубины залегания коммуникаций;
  • Обнаружение точки пересечения трубопровода и коммуникации (трубопроводы, силовые кабели).

Инструкции и брошюры для Течеискатель Успех АТП-424Н

Возникли вопросы по товару?

Константин Ткачёв

Здравствуйте! Меня зовут Константин Ткачёв. Я руководитель отдела «Поиск и диагностика подземных коммуникаций».

Готов ответить на все ваши вопросы по товару «Течеискатель Успех АТП-424Н». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

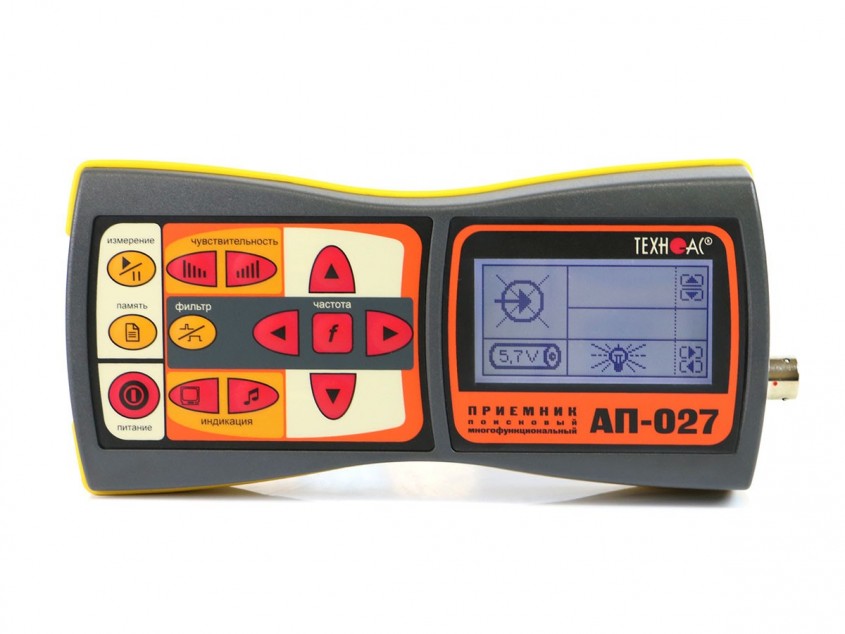

Приемник «АП-027»

Параметр Датчик ЭМД/ДКИ/ДОДК/КИ/НР Датчик АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг

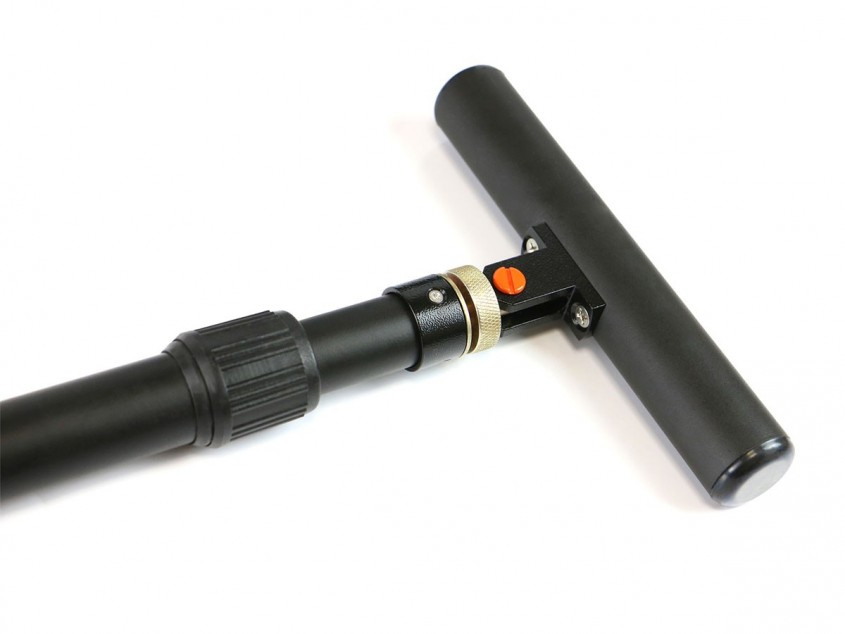

Электромагнитный датчик «ЭМД-247»

Параметр Значение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)

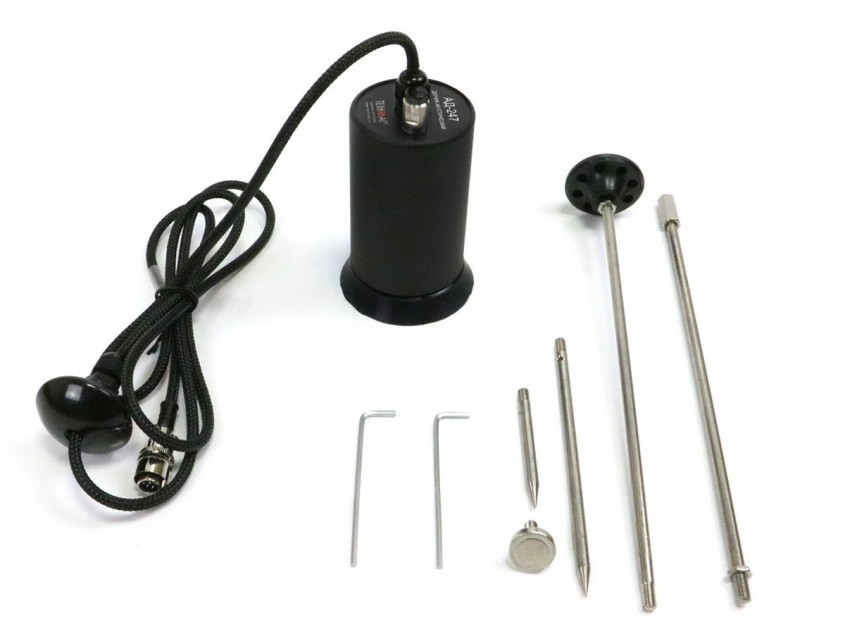

Датчик акустический «АД-247»

Параметр Значение
Габаритные размеры прибора, не более, мм 60х130
Масса, не более, кг 0,95

Файлы для Течеискатель Успех АТП-424Н

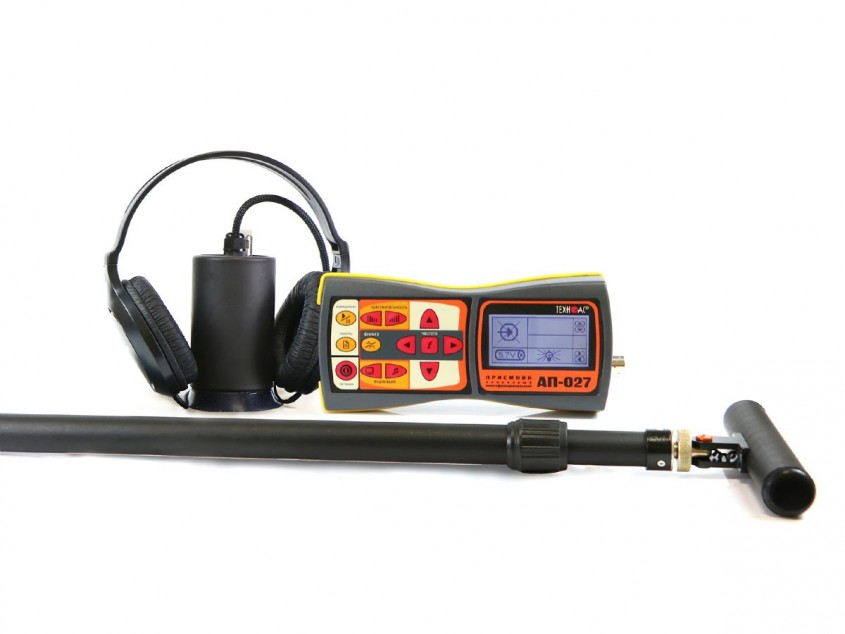

Комплектация

  1. Трассопоисковый приемник АП-027 - 1 шт.
  2. Датчик электромагнитный ЭМД-247 - 1 шт.
  3. Комплект акустического датчика АД-247 - 1 шт.
  4. Головные телефоны - 1 шт.
  5. Батарейки для приемника (AA) - 4 шт.
  6. Держатель для приемника АП-027.00.010 - 1 шт.
  7. Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 - 1 шт.
  8. Ключ шестигранный 2,5*57 мм - 1 шт.
  9. Крестовая отвертка - 1 шт.
  10. Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) - 1 шт.
  11. Сумка для комплекта (чехол 53183) - 1 шт.
  12. Руководство по эксплуатации и паспорт - 1 шт.
