Eureka5 — корреляционный течеискатель для точного поиска утечек на подземных водопроводах, в том числе при слабом сигнале и фоновом шуме. Eureka5 пришёл на смену корреляционному течеискателю Eureka3. Прибор точно определяет место утечки на подземных водопроводах и помогает работать в сложных условиях: при высоком уровне фонового шума, слабом шуме утечки и на участках трубопровода из разных материалов.
Принцип работы
Два датчика устанавливают в разных точках трубопровода. Они регистрируют шум одной и той же утечки, который приходит к каждому датчику с разной задержкой. Eureka5 сопоставляет сигналы и с учётом расстояния между датчиками, диаметра, материала и конфигурации трубы рассчитывает расстояние до утечки.
Прибор подходит для металлических и пластиковых трубопроводов, а также для участков из труб разных диаметров и материалов. Частотный анализ, фильтрация и коррекция скорости звука помогают локализовать утечку при слабом сигнале и высоком уровне фонового шума.
Оператор управляет системой через Android-планшет с приложением EUREKA GO. На экране отображаются модель трубопровода, спектры сигналов, корреляционный пик и расстояние до предполагаемого места утечки. Система поддерживает GPS-привязку датчиков и сохранение результатов обследования.
Eureka5 подходит для коммунальных и аварийных служб, водоканалов и специализированных организаций, которым важно найти место скрытой утечки до начала земляных работ.
Что помогает найти сложную утечку
-
Фильтрация фонового шума
Автоматические и ручные фильтры в диапазоне 3–5 000 Гц помогают выделить полезный сигнал при высоком уровне фонового шума.
-
Работа со слабым сигналом
Спектральный анализ, оценка когерентности и подавление нестабильного шума упрощают поиск утечек со слабым акустическим сигналом.
-
Трубы разных материалов
В модель участка можно включить до шести отрезков с разными диаметрами и материалами — например, металл и пластик в одной линии.
-
Проверка результата
Корреляционный пик, спектр и когерентность отображаются вместе. Оператор видит не только рассчитанную точку, но и данные, на которых основан расчёт.
Акселерометры или гидрофоны
Акселерометры
Штатные датчики системы воспринимают вибрацию стенки трубы. Их устанавливают на доступных элементах трубопровода — задвижках, гидрантах и других точках контакта.
- входят в стандартную систему;
- удобны для металлических труб;
- не требуют прямого контакта с водой.
Гидрофоны
Гидрофон устанавливают на гидрант так, чтобы он воспринимал шум непосредственно из водяного столба. Это дополнительная опция, а не обязательная часть базового комплекта.
- рекомендованы для пластиковых труб;
- рекомендованы для труб диаметром более 300 мм;
- стандартный гидрофон имеет соединение 1 дюйм BSP и комплект переходников.
EUREKA GO: управление и обработка результатов
Совместимый Android-планшет используется как модуль управления Eureka5. В приложении оператор задаёт параметры трубопровода, запускает измерение, подбирает фильтры и анализирует корреляционный пик, спектр и когерентность сигнала.
- модель трубопровода с участками из разных материалов;
- автоматический и ручной выбор частотного диапазона;
- коррекция скорости распространения шума;
- сохранение результатов и координат объекта.
Пылевлагозащищённый планшет предлагается как дополнительная опция. Комплектацию нужно уточнить перед заказом.
Дальность и разрешение
| Теоретическое расстояние между датчиками на железной трубе | до 3 000 м |
|---|---|
| Теоретическое расстояние между датчиками на трубе из ПВХ | до 1 300 м |
| Разрешение расчётной позиции | 0,1 м |
Это предельные расчётные значения, а не гарантированная точность в любых условиях. Практический результат зависит от материала и состояния трубы, уровня шума утечки, фоновых помех, расстояния между датчиками и точности введённых параметров.
Преимущества течеискателя
- Высокая эффективность поиска утечек даже на пластиковых трубах
- Обнаружение низкочастотных шумов утечки до 3 Гц
- Интуитивно понятный интерфейс
- Функция коррекции скорости
Дополнительные возможности
- Функция масштабирования
- Подавление нежелательных шумов
Технические характеристики Течеискатель Eureka5

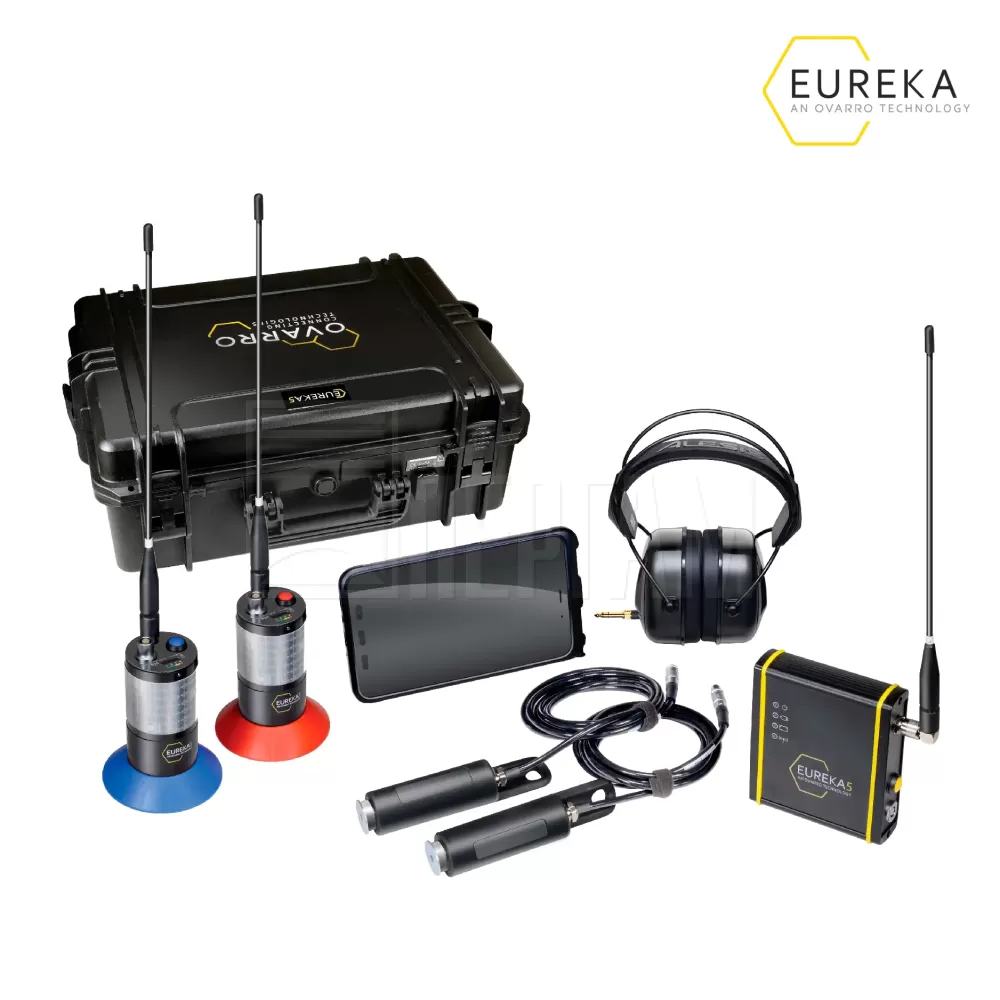

Базовая комплектация
- Выносные датчики-акселерометры (2 шт.)
- Передатчик (2 шт.)
- Приемник
- Профессиональные наушники
- Прочный транспортировочный кейс со встроенным зарядным устройством
- Зарядное устройство
- Зарядное устройство от автомобильного прикуривателя
- Программное обеспечение EUREKA GO
- Инструкция на русском языке
Дополнительно можно включить в комплект:
- Пылевлагозащищённый Android-планшет (модуль управления и обработки)
- Удлинительный кабель для выносных датчиков (2 шт. по 5 м)
- Дорожное измерительное колесо
