Течеискатель ORTOMAT-MTC

Акустический течеискатель для обнаружения скрытых утечек на водопроводных и сетях теплоснабжения

Часто место появления утечки не может быть обнаружено в течение долгого времени. Это может привести к необратимым последствиям, опасности для людей и окружающей среды. Даже небольшие повреждения приводят к значительным потерям воды. В дополнение к прямым убыткам, вызванным потерями воды, необходимо принять во внимание косвенный ущерб — размыв грунта и риск загрязнения питьевой воды.

Система ORTOMAT-MTC используется для мониторинга состояния сетевых трубопроводов, позволяет обнаружить место утечки воды на ранней стадии. Водопроводные трубы, работающие под давлением, можно быстро и эффективно проверить или контролировать на наличие утечек - как на постоянной, так и на временной основе. Используя технологию автоматизированной корреляции, можно с высокой точностью определить место утечки. Возможно применение различных вариантов антенн, легко заменяемых на объекте для устойчивого сигнала в самых сложных условиях. Система позволяет вести мониторинг состояния водопроводов и теплосетей в режиме 24/7.

Предназначение

• Снижение потерь воды;
• Обнаружение скрытых утечек воды;
• Онлайн мониторинг сети.

Обнаружение утечек позволит сэкономить на ремонте

Раннее обнаружение и быстрая локализация утечек могут предотвратить более серьезные аварии, которые в худшем случае, могут стоить столько же, сколько замена всей системы.

Обнаружение утечек поможет сэкономить воду

Небольшие скрытые утечки приводят к удивительно высоким потерям воды: при давлении воды 3 бар утечка диаметром 8 мм приводит к годовой потере 24 870 м3 - при 10 бар эта потеря составляет 52 580 м3.

ORTOMAT-MTC – непрерывный мониторинг утечек в подземных трубах с питьевой водой

Используя новейшие технологии и различные методы измерения, система мониторинга утечек ORTOMAT-MTC позволяет обнаружить места утечек воды на ранней стадии. Напорные трубы можно быстро и эффективно проверять на наличие утечек - непрерывно или время от времени. С технологией корреляции место утечки между двумя регистраторами может быть найдено с высокой точностью. Как и в случае с ранее испытанной системой ORTOMAT, пользователь получает простую, но значимую информацию об утечках. Данные измерений передаются автоматически и доступны онлайн.

Методы размещения

Магнитный адаптер используется для установки приборов в колодцах, на гидрантах или прямо на водопроводные трубы. Гидранты vonRoll hydro собственного производства предназначены для удобного размещения прибора. Устройства в прочном корпусе со степенью защиты IP68 предназначены для самых неблагоприятных условий эксплуатации. Благодаря компактным размерам и конструкции из двух частей (дистанционный датчик) устройства можно быстро и легко установить на сети трубопроводов. Каждое механическое крепление к трубопроводной сети может использоваться в качестве точки измерения.

Принцип измерения

ORTOMAT-MTC непрерывно (24 часа) записывает шум в точке измерения, в результате чего осуществляется ежедневный контроль в одно и тоже время, когда расход воды минимальный (основное измерение). Используя высокочувствительный датчик вибрации, устройство регистрирует самые слабые шумы от утечки в сети трубопровода. В дополнение к данным об уровне шума также могут быть записаны аудиофайлы, которые можно анализировать с целью обнаружения всех утечек с высокой точностью. В качестве расширенной функции устройство предлагает систему мониторинга HydroALERT для оперативной фиксации забора воды из гидрантов.

Анализ данных

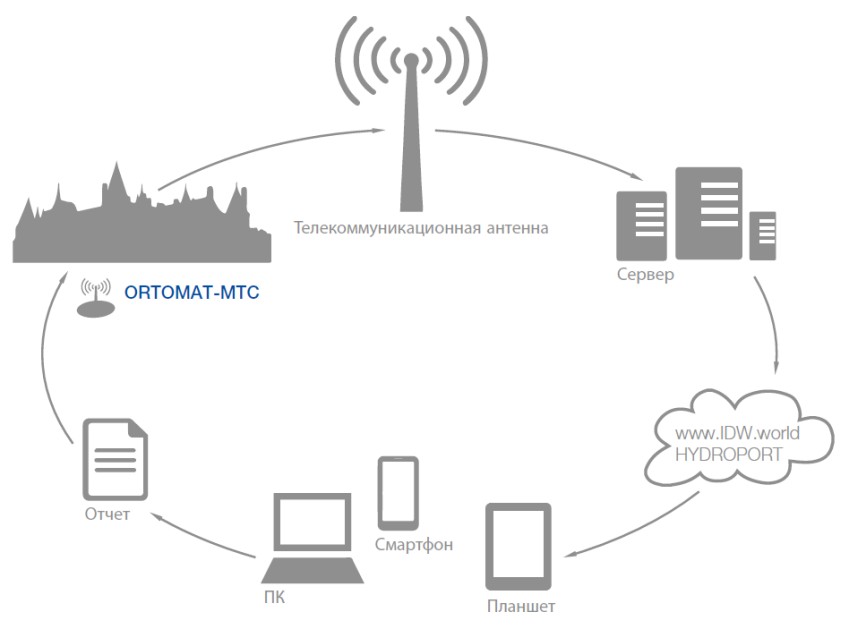

Для визуализации и управления данными измерений не требуется установка ПО на рабочем месте. Информация из системы всегда доступна онлайн через веб-приложение HYDROPORT. Пользователи могут войти в HYDROPORT через веб- браузер и получить доступ к своей системе на любом мобильном устройстве. Местоположение и статусы устройств, установленных в полевых условиях, указаны на картах с хорошей детализацией и в списках. Различные функции и форматы отчетов (ГИС) отвечают повседневным потребностям.

Преимущества

• Непрерывное обнаружение утечек на ранней стадии с корреляцией в высоком разрешении
• Уникальная синхронизация времени измерений в отдельных точках с точной корреляцией
• Точки измерения не зависят друг от друга и напрямую связаны с сервером
• Значимый анализ измерений с результатами, которые просто интерпретировать
• Никаких строительных или механических работ при установке прибора
• Возможность работы без дополнительной беспроводной сети / беспроводного ретранслятора
• Сменные стандартные батареи
• Доступно 2 варианта исполнения: с интегрированной или заменяемой SIM картой
• Возможность простого расширения системы
• Мониторинг утечек ORTOMAT используется во всем мире и был испытан тысячи раз
