Система контроля ГНБ Radiodetection RD385L

Система контроля прямого направленного бурения

Одной из разработок в технологиях бестраншейной прокладки трубопроводов является традиционная разработка параметров буровой головки при пилотном бурении, которая позволяет оперативно управлять формированием трассы прокладки коммуникаций в соответствии с проектной документацией. Это осуществляется современной системой локации RD385. Это портативная система контроля узкого направления бурения для участия в контроле траектории прокладки скважин и выхода бура в нужном месте.

Состав системы контроля ГНБ

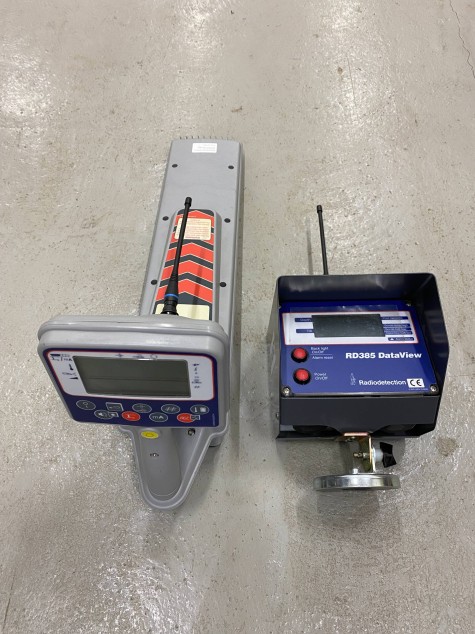

1. Компактный переносной приемник RD385L с оценкой параметров, регулировкой и индикацией параметров.
2. Дистанционный монитор RD385 DataView, устанавливаемый на рабочем месте оператора буровой установки.
3. Зонды-излучатели, монтируемые в буровую головку для передачи данных бурения. При размещении зонда соблюдайте указания изготовителя буровой машины и буровой головки.

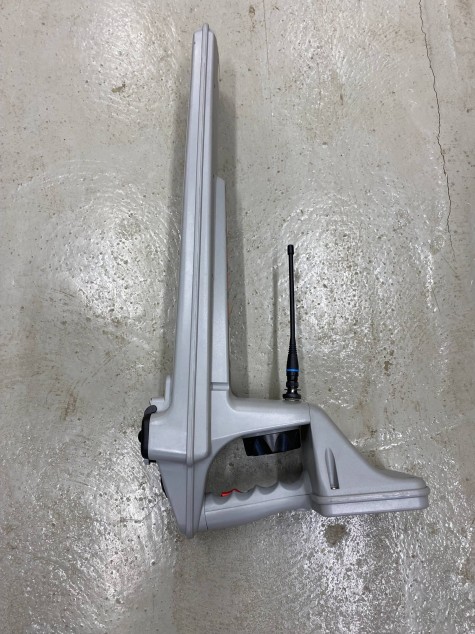

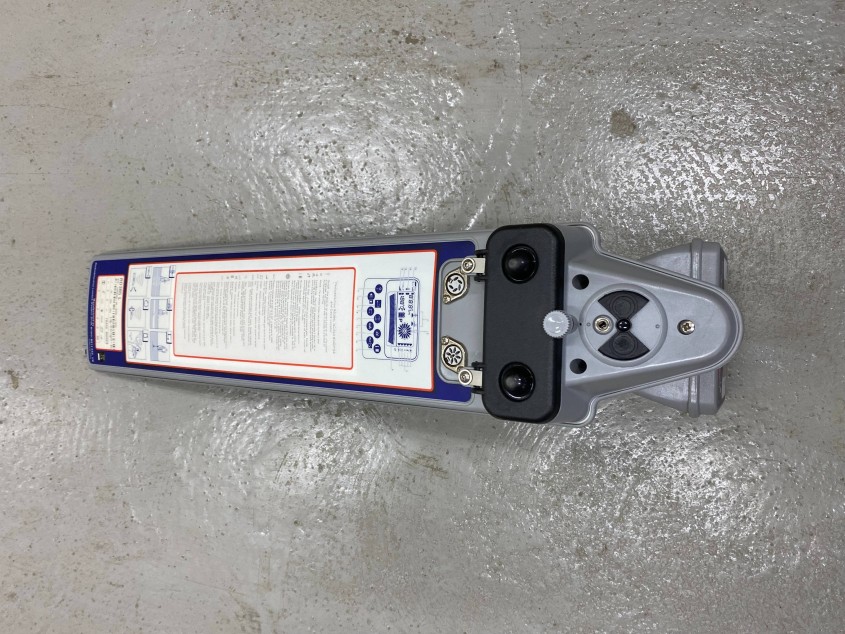

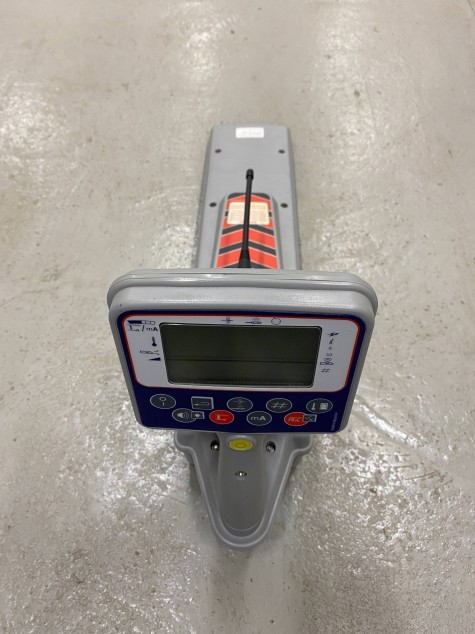

Приёмник RD385L

При работе приёмник находится в руках оператора. Он принимает передаваемую зондом информацию, такую как: крен, угол наклона, глубина, положение бурильной головки, уровень заряда батареи и температура зонда. Приемник RD385 имеет ряд режимов, которые позволяют использовать его как стандартный локатор для локализации газопроводов, нефтепроводов, электрокабелей, кабелей связи, оптоволоконных кабелей, водопроводов, канализации и определения глубины их залегания. до 5 метров. Рекомендуемый генератор компании Radiodetection - RD4000 T1, T3, Т10 или Genny+.

Локация зонда при бурении

• В режиме (50 Гц) приёмник RD385 обнаруживает сигналы, которые излучаются нагруженными силовыми кабелями а также сигналы, «наведенные» ЛЭП на коммуникации, расположенные в зоне их влияния.
• В режиме ( 14 кГц - 26 кГц) приемник RD385 обнаруживает сигналы радиостанций очень низкой частоты (ОНЧ), переизлучаемые подземными металлическими трубопроводами и кабелями.
• Сигналы частотой 8 и 33 кГц, которые генерируются передатчиком (генератором) Рекомендуемый генератор компании Radiodetection - T10, Т3,T1 или Genny+. В этом режиме вы можете не только обнаружить подземные коммуникации, но и измерить глубину их залегания. Подробную методику по поиску поземных коммуникаций читайте на с 14.

Дистанционный монитор RD385 DataView

Крепится с помощью магнитного кронштейна непосредственно на буровой установке для обеспечения удобства рулевого управления. С помощью антенны принимаются сигналы от приемника (крен, угол наклона, глубина) и показываются на дисплее . Дальность действия 150 -200 м -такие препятствия, как дома, насыпи и т.п. могут уменьшить дальность приема.

Зонд RD385 DataSonde

Зонд монтируется в головке бура. Он состоит из датчиков для измерения крена, угла наклона, температуры и уровня заряда батареи. Эти данные преобразуются в сигналы и передаются к приемнику. Примечание: Зонд RD385 не предназначен для использования в бурильных машинах ударного типа. Может возникнуть необходимость модифицировать бурильную головку согласно требованиям нашей спецификации, чтобы обеспечить достаточную защиту зонда и успешную передачу данных на приемник.

Зонд RD385 Slim (тонкий) разработан для использования в условиях работы с отверстиями малых диаметров (например, установка проводки из волоконной оптики).
