RFT. Введение в технологию — Общая концепция

25.06.2026 Юрий Борисков

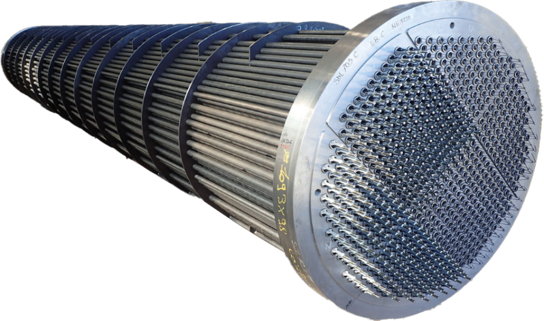

RFT метод или метод контроля дальним полем используется для проведения периодического контроля состояния трубок в пучках теплообменников и парогенероваторов, изготовленных из углеродистых сталей.

Контроль производится методом помещения проходного RFT зонда во внутреннее пространство трубки в дальний её конец. Зонд механически протаскиваетсявдоль всей трубки вручную или автоматизированным способом. Сигналы о нахождении дефектов металла трубки поступают на дефектоскоп по длинному кабелю.

стр. 3 - Общая концепция

Базовая конструкция зонда включает одну катушку передатчик и две приемные катушки. Излучение зонда состоит из двух основных полей, связывающих между собой передатчик и приёмник:

- ближнее поле сосредоточено вокруг передающей катушки и быстро затухает с увеличением расстояния вдоль трубки.

- дальнее поле, которое выходит наружу сквозь стенку трубки, распространяется вдоль оси трубки, а затем снова проникает обратно сквозь стенку трубки обратно внутрь.

Пространство, в котором дальнее поле доминирует является зоной дальнего поля (remote field zone). Это пространство распространяется на расстояние более двух диаметров трубки от катушки передатчика.

стр. 12 - Спираль затухания

Чтобы показать сквозную передачу, описываемую уравнениями скин-слоя* используется полярная диаграмма или комплексная плоскость...

* - скин-слой это эффект уменьшения амплитуды электромагнитных волн по мере их проникновения вглубь проводящего материала. В результате этого эффекта, например, переменный ток высокой частоты при протекании по проводнику распределяется не равномерно по сечению, а преимущественно в поверхностном слое.

стр. 17 - Сигналы от дефектов

Когда зонд проходит мимо дефекта в трубе, сигнал происходит в виде двух эффектов:

Эффект приемника. Первый приемник получает сигнал во время прохождения мимо дефекта, а затем аналогичный сигнал от второго приёмника. Вычитание сигналов приемников позволяет получить S-образный дифференциальный сигнал (DIFF).

Эффект передатчика. На поле передатчика проходящего мимо дефекта оказывается влияние, которое регистрируют приемники.

На ABS канале оба приёмника работают одновременно и выдают практически идентичные сигналы.

На DIFF канале небольшая разница в расположении приёмников влияет на вычитания сигналов. Если дефект большой по отношению к приёмнику, то фактический сигнал будет на уровне шумов.
