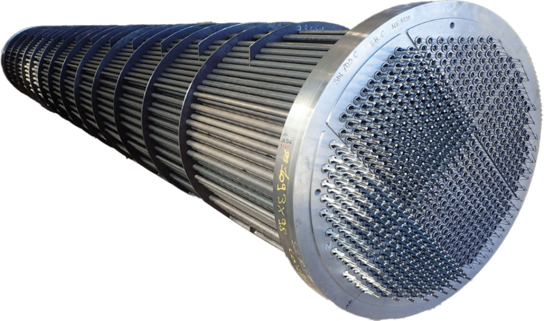

Кожухотрубный теплообменник

RFT метод или метод контроля дальним полем используется для проведения периодического контроля состояния трубок в пучках теплообменников и парогенероваторов, изготовленных из углеродистых сталей.

RFT (Remote Field Testing), или метод контроля дальним полем, — электромагнитный метод контроля трубок в пучках теплообменников котлов и парогенераторов из углеродистой стали и других ферромагнитных сплавов.

Специализируется там, где обычный вихретоковый контроль (ECT) на ферромагнитной стали не работает: высокая магнитная проницаемость снижает глубину проникновения вихревых токов до долей миллиметра, поэтому ECT определяет только поверхностные дефекты. RFT проникает сквозь толщину стенки и находит коррозию, эрозию, питтинг, износ вблизи перегородок и общее утонение трубок.

Проходной RFT зонд помещают во внутреннем пространстве в дальнем конце трубки. Зонд механически протаскивают вдоль всей трубки вручную или автоматизированным способом. Сигналы о состоянии металла трубки поступают на дефектоскоп по длинному кабелю.

RFT — контроль ферромагнитных трубок теплообменников дальним полем: равная чувствительность к дефектам внутри и снаружи стенки. Это эффективный метод для контроля ферромагнитных материалов на значительной глубине без снятия защитного покрытия и очистки поверхности трубы от загрязнений.

стр. 3 - Общая концепция

излучение в зонде

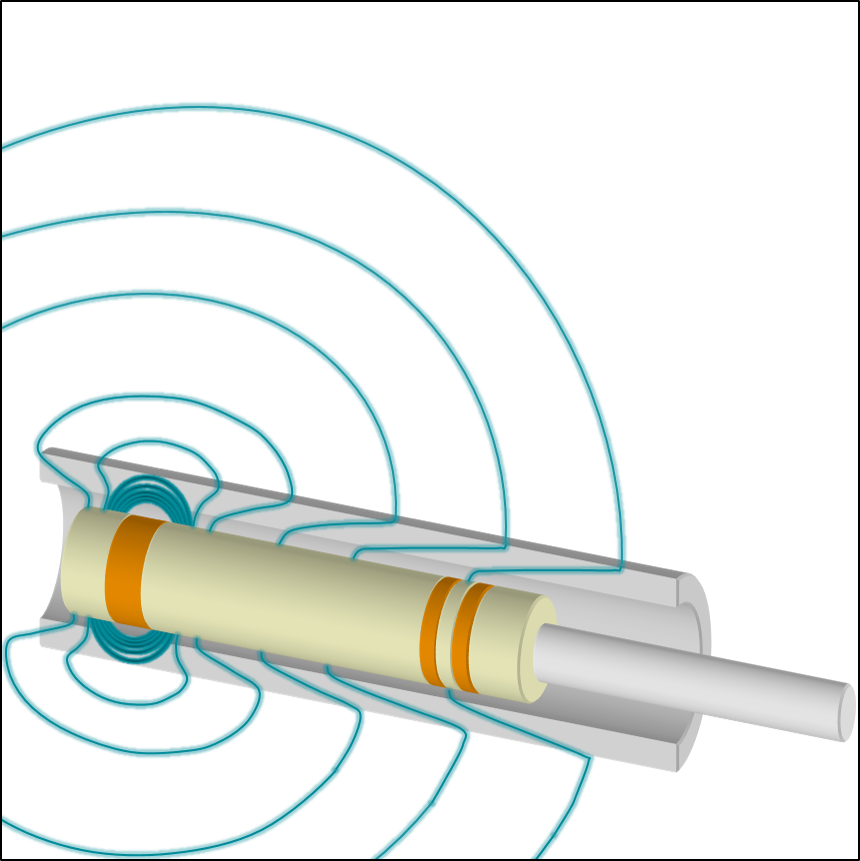

Базовая конструкция зонда включает одну катушку передатчик и две приемные катушки. Излучение зонда состоит из двух основных полей, связывающих между собой передатчик и приёмник:

- ближнее поле сосредоточено вокруг передающей катушки и быстро затухает с увеличением расстояния вдоль трубки.

- дальнее поле, которое выходит наружу сквозь стенку трубки, распространяется вдоль оси трубки, а затем снова проникает обратно сквозь стенку трубки обратно внутрь.

Пространство, в котором дальнее поле доминирует является зоной дальнего поля (remote field zone). Это пространство распространяется на расстояние более двух диаметров трубки от катушки передатчика.

стр. 12 - Спираль затухания

спираль затухания

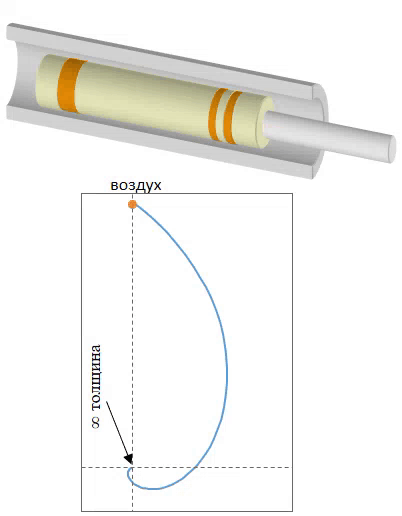

Чтобы показать сквозную передачу, описываемую уравнениями скин-слоя* используется полярная диаграмма или комплексная плоскость...

* - скин-слой это эффект уменьшения амплитуды электромагнитных волн по мере их проникновения вглубь проводящего материала. В результате этого эффекта, например, переменный ток высокой частоты при протекании по проводнику распределяется не равномерно по сечению, а преимущественно в поверхностном слое.

стр. 17 - Сигналы от дефектов

Diff и ABS сигналы

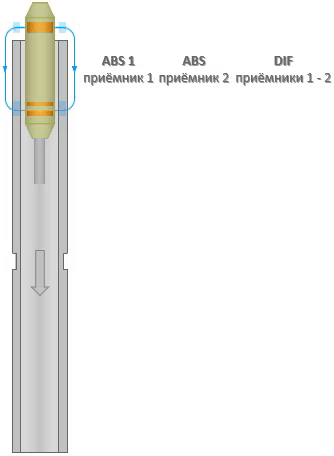

Когда зонд проходит мимо дефекта в трубе, сигнал происходит в виде двух эффектов:

Эффект приемника. Первый приемник получает сигнал во время прохождения мимо дефекта, а затем аналогичный сигнал от второго приёмника. Вычитание сигналов приемников позволяет получить S-образный дифференциальный сигнал (DIFF).

Эффект передатчика. На поле передатчика проходящего мимо дефекта оказывается влияние, которое регистрируют приемники.

На ABS канале оба приёмника работают одновременно и выдают практически идентичные сигналы.

На DIFF канале небольшая разница в расположении приёмников влияет на вычитания сигналов. Если дефект большой по отношению к приёмнику, то фактический сигнал будет на уровне шумов.
