Выбрать тепловизор — несложно
Тепловизоры стали важным инструментом в научных исследованиях и разработке благодаря возможности измерять температуру без контакта с объектом и получать точные тепловые данные.
Если вы выбираете тепловизор впервые, легко запутаться. Ниже — понятное пошаговое руководство, которое поможет подобрать подходящий тепловизор с учётом ключевых параметров и реальных задач.
Температурный диапазон объекта
Сравнивать тепловизоры в лоб, глядя только на разрешение, — грубая ошибка. При выборе тепловизора в первую очередь стоит оценить примерный диапазон температур объекта. Разные модели рассчитаны на разные диапазоны измерений.

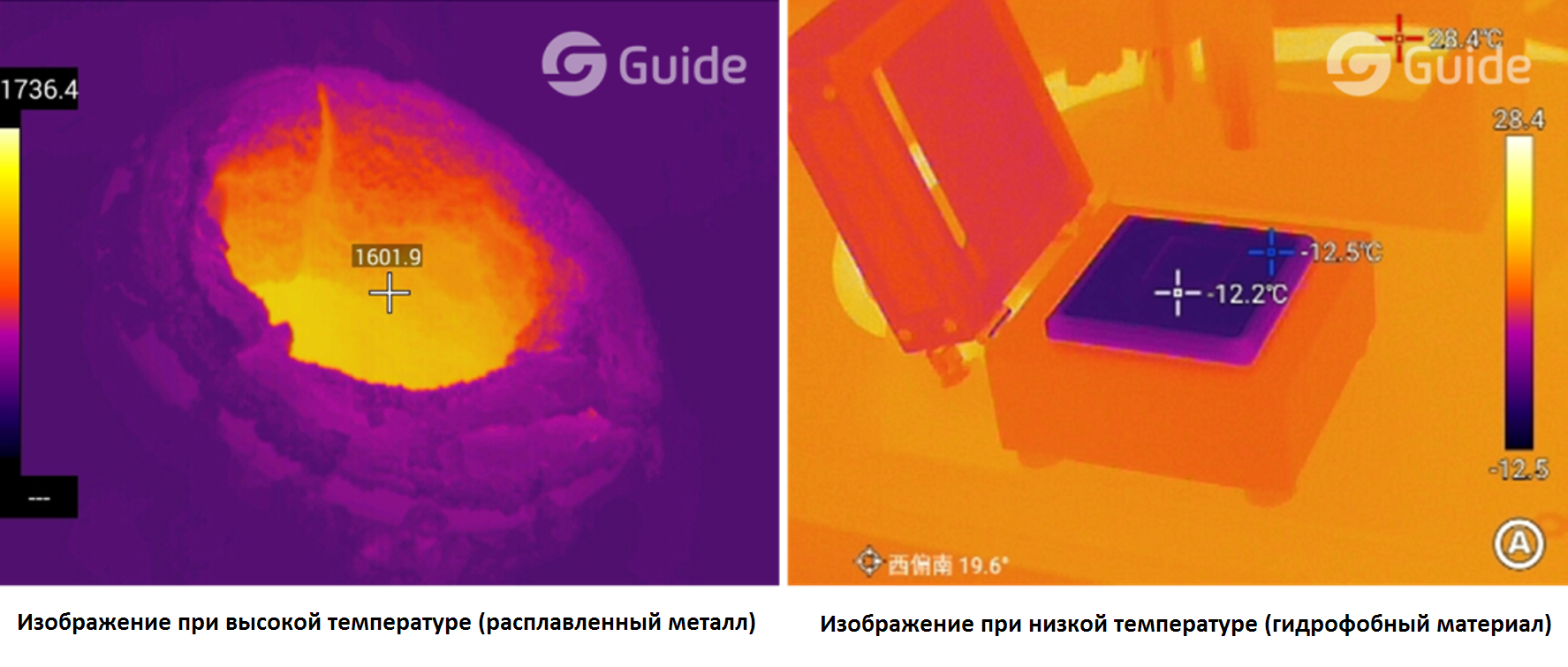

Температура расплавленных металлов может достигать 1601,9 °C. В таких условиях лучше выбирать тепловизоры с поддержкой высокотемпературных объективов — например, серии H (от -40 °C до 2000 °C) или серии PT II (от -40 °C до 2500 °C). Эти модели рассчитаны на работу с экстремально высокими температурами.
Чтобы получать точные данные при низких температурах — например, при исследовании гидрофобных материалов при -12,2 °C — достаточно стандартной конфигурации.
Точность измерения
Надёжность данных напрямую связана с точностью и стабильностью работы тепловизора. Под точностью понимается отклонение измеренного значения от реального.
В промышленности, как правило, достаточно точности ±2 °C, однако в научных задачах требования выше. В частности, серия PT II от Guide Sensmart работает с точностью до ±1 °C. Такой уровень точности лучше подходит для исследований, где важен анализ динамики, например, отслеживание изменения температуры во времени.
Частота кадров
Частота кадров — это количество изображений, которые тепловизор фиксирует за секунду. От частоты кадров зависит, насколько хорошо прибор улавливает изменения температуры динамичных объектов.
В большинстве случаев интеллектуальные тепловизоры серии H с частотой 30 Гц хорошо справляются с типовыми задачами, такими как:
- диагностика электрооборудования

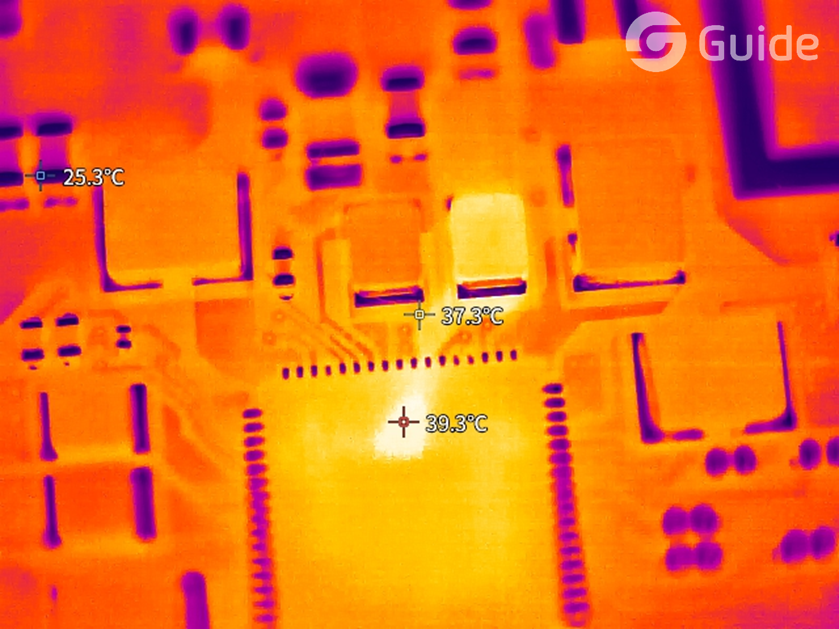

- оценка тепловых характеристик печатных плат
- тестирование зарядки и разрядки аккумуляторов
Если же нужно фиксировать быстрые изменения температуры движущихся объектов, понадобится более высокая частота. Для таких задач, как:
- тестирование быстрого нагрева аккумуляторов
- моделирование неисправностей вращающихся механизмов

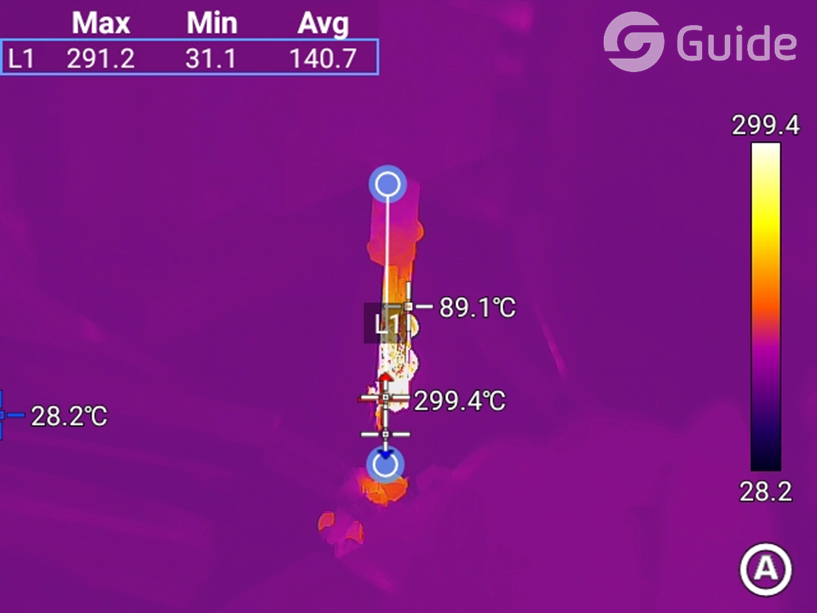

- контроль температуры при лазерной сварке
лучше подойдет флагманская серия PT II с частотой 50 Гц.
Высокая частота кадров снижает риск смазывания изображения, уменьшая вероятность ошибок в измерениях.
Размер объекта и дистанция измерения
Перед выбором тепловизора важно сопоставить размер объекта с расстоянием до него — это влияет на точность измерений. При этом необходимо учитывать разрешение матрицы и фокусное расстояние объектива.
Разрешение (например, 120×90, 256×192, 384×288, 640×512, 1280×1024) определяет уровень детализации изображения. Чем оно выше, тем более мелкие объекты можно различить на том же расстоянии.
Фокусное расстояние (например, 2,28 мм, 7 мм, 10,5 мм, 37,5 мм, 50 мм) задаёт угол обзора (FOV).
Короткофокусные объективы дают широкий угол обзора и подходят для крупных объектов на небольшом расстоянии. У длиннофокусных объективов угол обзора меньше, что удобно для наблюдения небольших объектов издалека.
Тепловизоры Guide Sensmart также могут комплектоваться макрообъективами для работы с очень малыми объектами — наноматериалами, электронными чипами и микрокомпонентами.

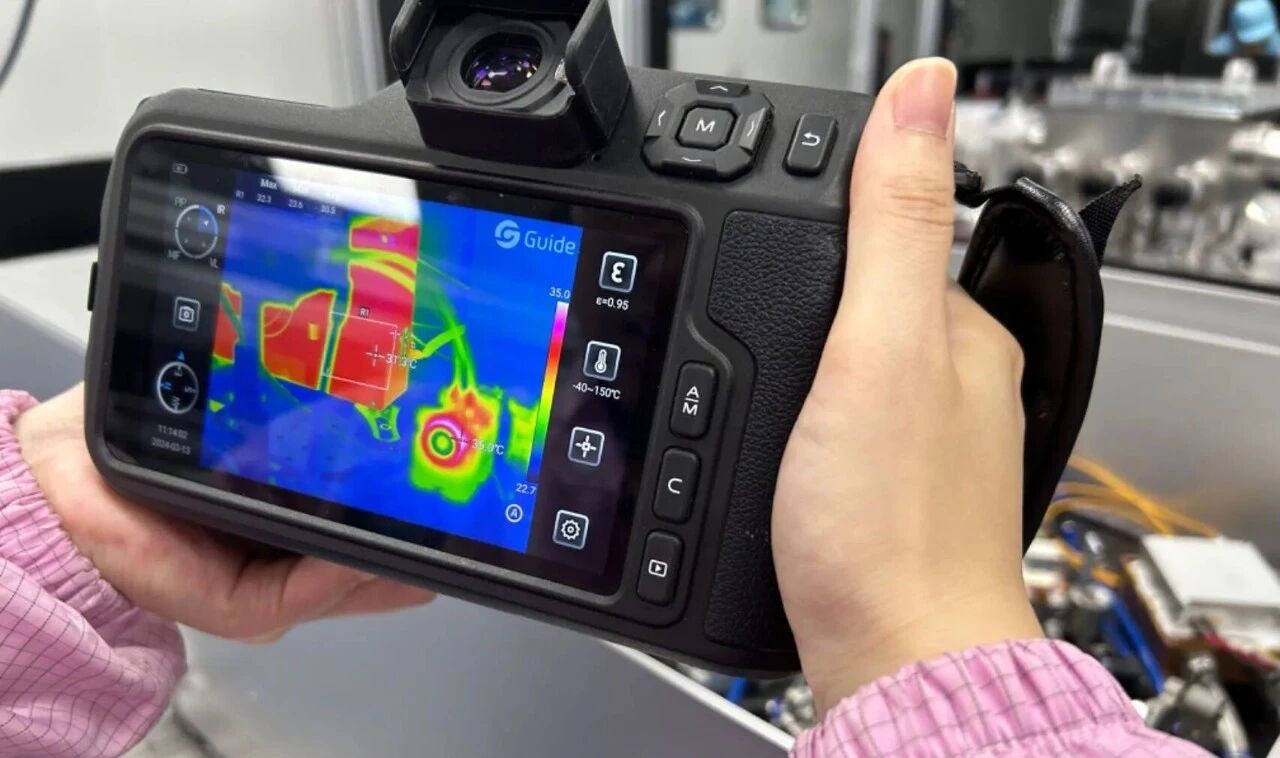

Портативная революция: Guide Sensmart PT II
Если десять лет назад мегапиксельная термография требовала штатива и охлаждения, то сегодня эта мощь умещается в руке инженера. Серия PT II от Guide Sensmart — доказательство того, что микроболометры из оксида ванадия преодолели технологический барьер.
Матрицы этой линейки работают в диапазоне 7,5–14 мкм. Обработка данных идет через собственную архитектуру ApexVision S1, объединяющую процессор Nexus 1.0 и алгоритм SharpIR 2.0.Инновация заключается в гибридной системе фокусировки A/M-Focus с алгоритмом ContFocus, которая держит резкость даже при перемещении оператора.
Температурный диапазон закрывает 99% заводских нужд: от минус 40°C до 150°C, автоматическое переключение до 650°C, а при установке высокотемпературной линзы — до 2500°C.Питание больше не является проблемой: аккумулятор забивается до 90% за 60 минут. Оптика базируется на системе TwinView DFOV, видеопоток с метаданными температуры пишется на частоте 20 Гц, а технология PerIRVision склеивает панорамы без швов.
Разберем модельный ряд. Характеристики инфракрасного модуля одинаковы для модификаций S и HD. При всех разрешениях сохраняется великолепный показатель NETD в 15 мК при частоте 50 или 9 Гц. Разница кроется в плотности пикселей и оптике:
|
Модель |
PT450 (База) |
PT650 (Оптика) |
PT850 (Эксперт) |
PT870 (Флагман) |
|
Базовое ИК-разрешение |
480 × 360 |
640 × 512 |
1024 × 768 |
1280 × 1024 |
|
С суперразрешением |
960 × 720 |
1280 × 1024 |
2048 × 1536 |
2560 × 2048 |
|
Фокусное расстояние |
12,94 мм |
17,6 мм |
27,7 мм |
35 мм |
|
Пространств. разрешение (IFOV) |
0,91 мрад |
0,68 мрад |
0,43 мрад |
0,34 мрад |
|
Поле зрения (FOV) |
25° × 20° |
25° × 20° |
25° × 20° |
25° × 20° |
|
Отношение D:S |
1099:1 |
1471:1 |
2326:1 |
2941:1 |
|
Цифровой зум |
от 1x до 35x |
от 1x до 40x |
от 1x до 50x |
Не указано |
|
Минимальная дистанция |
0,3 м |
0,3 м |
0,3 м |
0,3 м |
Что означают эти цифры на практике? Возьмем флагман PT870. Значение IFOV составляет 0,34 мрад. Математика проста: на расстоянии в 100 метров каждый пиксель матрицы будет покрывать площадь всего 3,4 сантиметра (100 * 0.34 * 10^-3). Энергетик, стоя на земле, наведет камеру на изолятор высоковольтной ЛЭП и точно определит температуру контакта размером с грецкий орех. А если добавить специальную макролинзу, PT-серия позволит рассматривать объекты размером в 36 мкм на печатной плате. Это уничтожает монополию громоздких систем.
Как не испортить хороший кадр
Даже с матрицей на миллион пикселей оператор может сделать бесполезный снимок. Термография подчиняется тем же законам эстетики и здравого смысла, что и классическая фотография.
Профессионалы опираются на три аспекта успешного кадра:
-
Смысл. Кадр должен бить в цель. Зачем снято это оборудование? Термограмма обязана фиксировать аномалию, вызывать интерес и сразу отвечать на вопрос инженера: «Где перегрев?».
-
Композиция. Объект не должен висеть в пустоте. Баланс кадра — это когда горячий узел показан на фоне холодной конструкции, что дает привязку к физическому масштабу.
-
Контраст. Свет в фотографии — это тепло в термографии. Правильно зауженная температурная шкала (аналог контрового света) проявит малейшие температурные градиенты, скрытые в серой массе автоматического масштаба.
Программное обеспечение: термограмма требует анализа
Измерение температуры — только первый этап в задачах исследований и разработки. Гораздо важнее проверка и анализ полученных данных. Камера только собирает сырые данные. Инженер делает выводы на базе программного анализа.

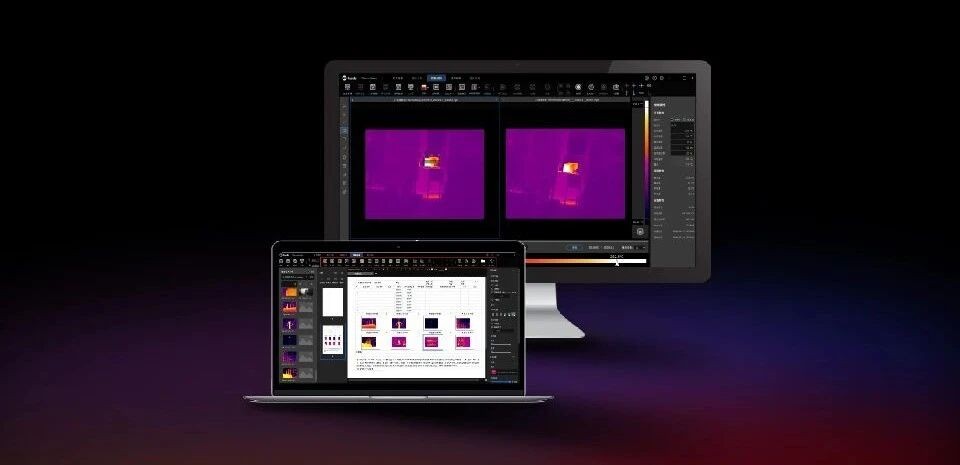

Профессиональные комплексы работают в связке с аналитическим ПО ThermoTools. Эта среда позволяет инженерам систематизировать архивы, проводить повторные замеры по уже сохраненным снимкам, накладывать термограммы для сравнения и выгружать отчеты. Без софта тепловизор — просто дорогая камера.
Независимо от условий — экстремально высокие или низкие температуры, работа с микроскопическими объектами, быстрые изменения температуры или глубокий анализ данных — решения Guide Sensmart адаптируются под любые задачи.
Итог. Выбор под задачу
Научное оборудование не закупают по брошюре. Специфику материалов, отражающую способность и дистанцию измерения нужно разобрать до составления технического задания.
Если задача — обследование зданий, поиск перегруженных фаз в электрощите или дефектоскопия трубопроводов с температурой до 2500°C, криогенные системы избыточны. Неохлаждаемые флагманы, такие как Guide PT870, закрывают потребность. Они выдают мегапиксельную картинку, работают сутки без розетки и не боятся падений или случайных ударов о корпус. Протестировано, тепловизор будет работать.
Если вы анализируете тепловизионное изображение вылетающего снаряда, измеряете распределение парниковых газов с дрона или ловите сенсомоторную задержку по ЭМГ с частотой 50 Гц на 250 кадрах, микроболометр бесполезен. Размытые пиксели угробят исследование. В этом случае только охлаждаемая фотонная архитектура способна заморозить время, отрезать тепловой шум и дать точные цифры.
