Тепловизор FLIR E75

Тепловизор для обследования и диагностики электромеханического оборудования
Артикул: 22709
Снят с производства
Рекомендуемая замена
Гарантия производителя:
12 месяцев

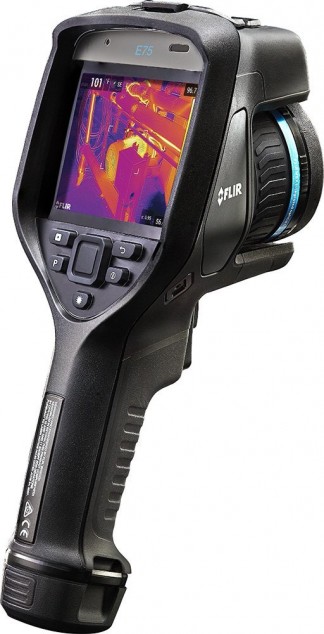

Тепловизор FLIR E75
описание в pdf
  • Класс защиты: IP 54
  • Матрица: 320 x 240 px
  • Чувствительность: < 30мК
  • Частота: 30 Гц
  • Доп. функции: Видеозапись, Мультиспектральная съёмка, Встроенный GPS, MeterLink, Bluetooth / WiFi, UltraMax™, Встроенный компас

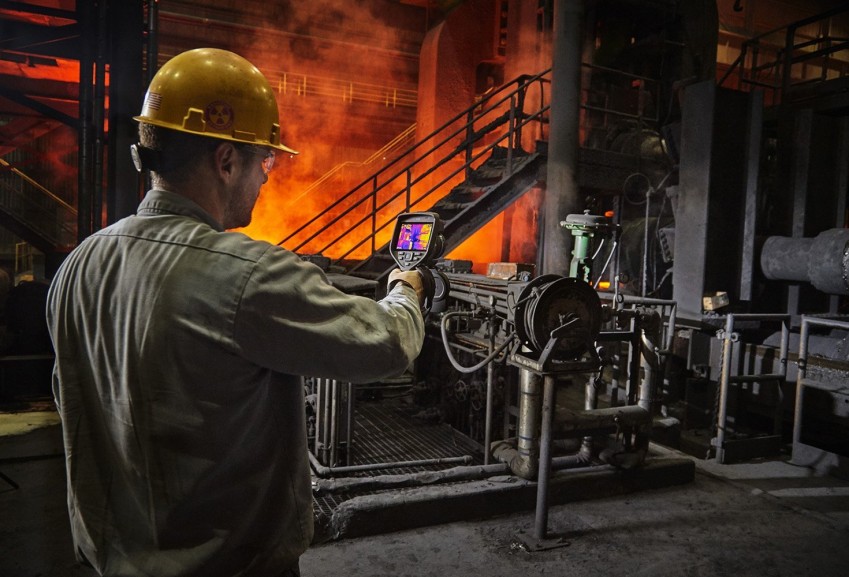

Тепловизор для обследования механического и электрооборудования

Диагностика проблем и поиск дефектов

FLIR представляет обновленные камеры серии Exx — самые производительные, точные и чувствительные тепловизоры с пистолетной рукояткой.

Новые тепловизоры серии Exx позволяют выявлять первые признаки отсыревания изоляции, инфильтрации воздуха и других строительных дефектов, прежде чем они станут причиной серьезных повреждений.

Модель FLIR E75 – младший из линейки Exx тепловизор, предназначен для диагностики проблем и поиска скрытых дефектов электромеханического оборудования на безопасном расстоянии.

Удобная навигация

  • Емкостный сенсорный экран с малым временем отклика.
  • Обновленный пользовательский интерфейс (улучшена динамика и обратная связь).
  • Продуманная навигация по экрану и меню

Документирование и генерация отчетов о проблемах

  • Внедрение данных, полученных от влагомера, через METERLiNK®.
  • Загрузка изображений и отчетов о проблемах по Wi-Fi.
  • Добавление голосовых, текстовых и графических комментариев, геотегов и азимута в изображения.
  • Программное обеспечение FLIR Tools+ для улучшенного анализа изображений и составления отчетов.

Прочная конструкция для трудолюбивых профессионалов

Новый обтекаемый дизайн — это не просто красиво. Камеры серии Exx предназначены для непрерывной работы на протяжении всего дня. Этому способствуют все их компоненты — от обрезиненного водонепроницаемого корпуса до ЖК-дисплея с устойчивым к появлению царапин защитным стеклом Dragontrail™.

Повышенная детализация изображения

  • ЖК-дисплей с четким изображением и увеличенной на 33 % яркостью.
  • Большой 4-дюймовый дисплей с углом обзора 160°.
  • Разрешение матрицы 320 × 240 пикселей.
  • Усовершенствованная функция улучшения изображений FLIR MSX®.

Быстрая и точная фокусировка

  • Функция автофокусировки с лазерным указателем для точного измерения температуры
  • Режим непрерывной фокусировки: работает быстро, способствует безопасности (для съемки задействована только одна рука).
  • Предотвращение случайной перефокусировки за счет того, что кнопки автофокуса и записиизображения разнесены.

Быстрое обнаружение дефектов оборудования

  • Обнаружение перепадов температуры до 30 мК
  • Аппаратное поле зрения 42° для широкоугольной съемки без смены объектива
  • Адресован механикам, обслуживающим электромеханическое оборудование.

Непревзойденная производительность

Тепловизоры серии Exx имеют всё необходимое для быстрого обнаружения скрытых строительных дефектов и пересылки отчета о проблеме: превосходную термочувствительность, яркий дисплей, функцию тонкой фокусировки и быстрый интерфейс.

Документирование и генерация отчетов о проблемах

  • Внедрение данных, полученных от влагомера, через METERLiNK®.
  • Загрузка изображений и отчетов о проблемах по Wi-Fi.
  • Добавление голосовых, текстовых и графических комментариев, геотегов и азимута в изображения.
  • Программное обеспечение FLIR Tools+ для улучшенного анализа изображений и составления отчетов.

Прочная конструкция для трудолюбивых профессионалов

Новый обтекаемый дизайн — это не просто красиво. Камеры серии Exx предназначены для непрерывной работы на протяжении всего дня. Этому способствуют все их компоненты — от обрезиненного водонепроницаемого корпуса до ЖК-дисплея с устойчивым к появлению царапин защитным стеклом Dragontrail™.

Лучшему объективу —лучший автофокус

При доработке камер серии Exx инженеры FLIR позаимствовали функцию наведения у цифровых камер. Благодаря точной фокусировке с лазерным указателем и новаторским светосильным объективам FLIR вы получите неизменно четкие снимки с точнейшими показаниями температуры как при обычной съемке, так и в режиме непрерывного автофокуса.

Работайте безопасно

Техника, обслуживающим сложное электромеханическое борудование часто приходится взбираться на лестницы и проникать в узкие проемы, чтобы добраться до узла, который нужно проверить. Для этого нужны инструменты, с которыми можно легко управляться одной рукой, не бояться за их сохранность при падении, быть уверенным в получении достоверных показаний температуры. Новые камеры FLIR серии Exx зразработаны в соответствии с этими требованиями, тепловизорами Exx можно пользоваться каждый день, для этого они и созданы. Благодаря простым кнопкам и интуитивно понятным экранам вы можете сосредоточиться на работе, не отвлекаясь на управление камерой.

Работайте эффективно

Новые тепловизоры серии Exx генерируют стандартные JPEG-файлы с радиометрическими данными, которые можно просматривать с помощью общедоступного программного обеспечения. Файлы изображений с камер Exx можно открывать в пакете Strategic Developers Kit (ATLAS SDK) от FLIR. Это значит, что компании-пользователи могут применять собственное ПО и при этом использовать тепловые измерения, данные METERLiNK® и другие важные параметры, встроенные в изображение. Кроме того, из файлов изображений можно извлекать показания тока и напряжения.

Доступны диапазоны измерений температуры от -20 °C до 120 °C и от 0 °C до 650 °C. Кроме того, модель FLIR E75 позволяет измерять температуру объектов в диапазоне от 300 °C до 1000 °C. Тепловизоры хорошо защищены, согласно экспериментам инженеров компании Флир, тепловизоры не боятся падений с высоты до 2 метров, пылевлагонепроницаемый корпус позволяет использовать камеры в сложных производственных и полевых условиях.

Тепловизор позволяет принимать обоснованные решения по обслуживанию системы кондиционирования и вентиляции, техническому обслуживанию электромеханического оборудования, а также устранять всевозможные проблемы с электрикой и дефектами воздухопроницаемости в здании. Находите дефекты до того, как они станут серьёзной проблемой, предотвращайте дорогостоящие простои и потерю рабочего времени.

Технические характеристики Тепловизор FLIR E75

Технические характеристики

Индивидуальные характеристики камер

E75

E85

E95

Разрешение в инфракрасном диапазоне

320 × 240 (76 800 пикс.)

384 × 288 (110 592 пикс.)

464 × 348 (161 472 пикс.)

Разрешение UltraMax®

307 200 пикс.

442 368 пикс.

645 888 пикс.

Диапазон измеряемых температур

От –20 до 120 °C

От 0 до 650 °C Дополнительно: от 300 до 1000 °C

От –20 до 120 °C

От 0 до 650 °C

От 300 до 1200 °C

От –20 до 120 °C

От 0 до 650 °C

От 300 до 1500 °C

Замедленная тепловизионная съемка

Нет

Нет

От 10 с до 24 ч

Обозначение области измерения лазерным лучом

Нет

Да

Да

Экспонометр

Один в режиме реального времени

Три в режиме реального времени

Три в режиме реального времени

Область

Нет

Три в режиме реального времени

Три в режиме реального времени

Общие характеристики

Серия Exx

Тип детектора и шаг измерения

Неохлаждаемый микроболометр, 17 мкм

Тепловая чувствительность/ NETD

< 0,03 °C при 30 °C

Спектральный диапазон

От 7,5 до 14,0 мкм

Частота смены кадров

30 Гц

Поле зрения

42 × 32° (объектив 10 мм), 24 × 18° (объектив 17 мм), 14 × 10° (объектив 29 мм)

Диафрагменное число

f/1,3, f/1,1

Определение объектива

Камера автоматически определяет тип объектива после его замены (заводская калибровка не требуется)

Фокусировка

Непрерывная, ручная, лазерный дальномер, определитель контрастности

Цифровое увеличение

Плавное, до 4-кратного

Представление изображения, режимы

Экран

Жидкокристаллический сенсорный экран с функцией автоповорота изображения, диагональ 4 дюйма, 640 × 480 пикселей

Цифровая камера

5 мегапикселей, поле зрения 53 × 41°

Цветовые палитры

«Железо», «Оттенки серого», «Радужная», «Арктическая», «Лава», «Радужная интенсивная»

Режимы изображений

Инфракрасное, обычное, MSX®, наложение изображений

Наложение изображений

Перемещаемое, с изменяемым размером

MSX®

Наложение деталей обычного изображения на тепловой снимок с полным разрешением

UltraMax®

Разрешение увеличивается в 4 раза; функция активируется во FLIR Tools+

Измерение и анализ

Погрешность измерений

± 2 °C или ± 2 % показания при температуре окружающей среды от 15 до 35 °C и температуре объекта выше 0 °C

Сигнализация

Оповещение о проникновении влаги, оповещение о состоянии изоляции, оповещения об измерениях

Цветовые сигналы (изотермы)

При превышении верхних и нижних пороговых значений, для интервалов, для конденсации и изоляции

Лазерный дальномер

Да, с выводом результата на экран

Предварительные настройки измерения

Отсутствие измерений, центральная точка, область с высокой температурой, область с низкой температурой, предварительная настройка пользователя 1 и предварительная настройка пользователя 2

Хранение изображений

Носитель данных

Съемная карта памяти SD (8 ГБ)

Формат файла изображения

Стандартный JPEG с радиометрическими данными измерений

Комментарии к изображениям

Голосовые комментарии

60 с через встроенный микрофон или Bluetooth

Текстовые комментарии

Текст, взятый из предварительно заданного списка или введенный на клавиатуре

Графические комментарии

Да, только на тепловых снимках

Азимут, геотеги

Да; автоматическое добавление геотегов

METERLiNK®

Да; несколько показаний

Видеозапись и передача потокового видео

Запись радиометрического инфракрасного видеоизображения

Запись радиометрического видеоизображения в режиме реального времени (в CSQ-файл)

Запись нерадиометрического инфракрасного или обычного видеоизображения

Запись данных на карту памяти в формате H.264

Потоковая передача радиометрического инфракрасного видеоизображения

Да, с помощью UVC или Wi-Fi

Потоковая передача нерадиометрического инфракрасного видеоизображения

H.264 или MPEG-4 через Wi-Fi MJPEG через UVC или Wi-Fi

Интерфейсы обмена данными

USB 2.0, Bluetooth, Wi-Fi

Видеовыход

DisplayPort, через USB с разъемом типа C

Дополнительные сведения

Тип аккумулятора

Литийионный аккумулятор; зарядка в камере или с помощью отдельного зарядного устройства

Время работы от аккумулятора

Около 2,5 ч при температуре 25 °C в стандартном режиме работы

Диапазон рабочей температуры

От –15 до 50 °C

Диапазон температур хранения

От –40 до 70 °C

Ударопрочность, устойчивость к вибрации, степень защиты, безопасность

25 g (IEC 60068-2-27), 2 g (IEC 60068-2-6), IP 54 (IEC 60529), EN/UL/CSA/PSE 60950-1

Масса и размеры (без объектива)

1 кг, 27,8 × 11,6 × 11,3 см

Комплект поставки

Инфракрасная камера с объективом, аккумулятор (2 шт.), зарядное устройство с блоком питания, защита объектива и вспышки, ремешок на запястье, ремень на ладонь, ремень на шею, передняя и задняя крышки объектива, салфетка для объектива, блок питания (15 Вт, 3 А), печатная документация, карта памяти SD емкостью 8 ГБ, звездообразная отвертка, переходные кабели (с USB 2.0 A на USB Type-C, с USB Type-C на HDMI, с USB Type-C на USB Type-C)

Опции для заказа

  • 78502-0101 FLIR E75 24° lens
  • 78503-0101 FLIR E75 42° lens
  • 78504-0101 FLIR E75 24° & 14° lens
  • 78505-0101 FLIR E75 24° & 42° lenses
  • 78507-0101 FLIR E75 42° & 14 lenses
  • 78506-0101 FLIR E75 24°, 42° & 14° lenses

Коплектация

  • Инфракрасная камера с объективом
  • Аккумулятор (2 шт.)
  • Зарядное устройство с блоком питания
  • Защита объектива и вспышки
  • Ремешок на запястье
  • Ремень на ладонь
  • Ремень на шею
  • Передняя и задняя крышки объектива
  • Салфетка для объектива
  • Блок питания (15 Вт,3 А)
  • Печатная документация
  • Карта памяти SD емкостью 8 ГБ
  • Звездообразная отвертка
  • Переходные кабели (с USB 2.0 A на USB Type-C, с USB Type-C на HDMI, с USB Type-C на USB Type-C)
