Radiodetection PCM+
описание в pdf

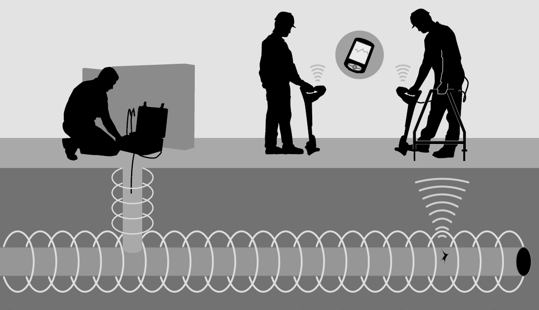

Система PCM+ состоит из портативного генератора и ручного приемника. Генератор соединен со станцией катодной защиты, подающей специальный сигнал "почти" постоянного тока в трубопровод. Приемник определяет этот особый сигнал на расстоянии до 30 км, идентифицируя положение и глубину залегания трубы.

После определения положения трубы, техник может составить карту утечек тока по трубе, отобразить амплитуды сигнала и направление, которые позволяют быстро идентифицировать дефекты покрытия.

После того, как участок трубопровода, где находится повреждение, определен, с помощью А-рамки может быть точно установлено положение и глубина залегания повреждения в пределах 1 м.

Система PCM+ позволяет легко и точно локализовать и картографировать трубопровод даже в таких областях, где имеется контакт с другими металлическими конструкциями, электрические помехи или области с массовым скоплением коммуникаций. При этом система обеспечивает одновременное измерение наводимого тока и градиента напряжения переменного тока.

Это позволяет исключить необходимость работ оператора по установке "диапазонов тока" и ручных вычислений для определения токов катодной защиты вдоль трубы, которые обычно требуют прямого подключения.

Каждый раз, когда система PCM+ выполняет картографирование в любом из режимов, а также при сохранении и отображении информации на дисплее приемника, все полученные данные могут быть отправлены через Bluetooth® в РС или в дополнительный "карманный" компьютер (с GPS) и отображены в различном графическом формате для выполнения быстрого анализа.

Система PCM+ и ее дополнительное оборудование – точный, быстродействующий и надежный инструмент для картографирования токов систем катодной защиты.

Скачать программное обеспечение PCMplus SurveyCert

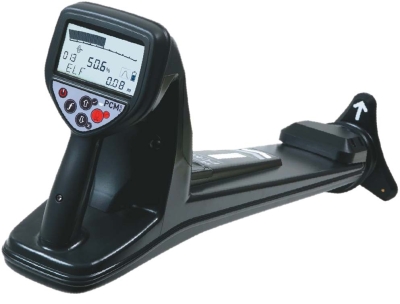

Приёмник PCM+


Режимы картирования
ELF Сверхнизкая частота 128 Гц
LF Низкая частота 640 Гц
8 кГц Стандартная частота локации генераторов компании Radiodetection Tx-3 и Tx-10

Режимы локации
* Детектирование сигналов 50 Гц от силовых кабелей
CPS Детектирование сигнала 100 Гц от станции катодной защиты
8 кГц Стандартная частота локации генераторов компании Radiodetection Tx-3 и Tx-10

Динамический диапазон 140 дБ
Селективность 120 дБ/Гц
Дальность сигнала генератора 30 км
Точность определения глубины 2,5% до 3 м; ±5 % до 10 м в хороших условиях

Точность измерения тока

±2,5 %
Точность локализации ±2,5 % от глубины залегания
Масса 3,3 кг
Батареи 2 батареи типа D (алкалиновые или NiMN)
Время работы 12 ч
Подсветка Да
Исполнение IP64
Соответствие нормам СЕ, совместима с Bluetooth®
Память 1000 точек записей: фазовый угол, глубина, сила тока, номер регистрации, частота, время и координаты места измерения

Пик/Ноль

  • Используется для точного определения искомой линии
  • Одновременный пиковый и нулевой отклик
  • Регулировка усиления: автоматически или вручную, используя клавиатуру

Генератор PCM-Tx

Выбор частоты
Выходной ток при частоте 4 Гц показывается на ЖКД.
Для картографирования применяются следующие частоты:

ELF макс. диапазон ELF направление тока LF направление тока
4 Гц* 4 Гц* 4 Гц*
ELF (128 Гц) 8 Гц (направление тока) 8 Гц (направление тока)
128 Гц 128 Гц

* Частота картографирования 4 Гц присутствует всегда. Оператор может выбрать частоту локации и индикацию направления тока, если это требуется для идентификации линии в зонах с массовыми коммуникациями или для обнаружения повреждения.

Конструкция кейса Ударопрочный конструкционный пластик
Масса 15,2 кг
Размеры 47 х 37 х 19 см
Исполнение NEMA 3R и IP55 с открытой крышкой
NEMA 6 и IP67 с закрытой крышкой
Соответствие нормам CE


Выбор тока

Шестипозиционный (выбор величины тока) поворотный переключатель позволяет выбрать следующие величины при частоте 4 Гц:
100 мА, 300 мА, 600 мА, 1 А, 2 А, 3 А. Когда генератор PCM находится в работе, выбранная величина тока будет оставаться на постоянном уровне до тех пор, пока не будет достигнут предел входной мощности источника питания.

Дополнительное устройство системы PCM—А-рамка

А-рамка предназначена для детектирования повреждений оболочки заглубленных труб и кабелей.

  • Масса: 1,55 кг.
  • Размеры: 8,5 59 4,5 см

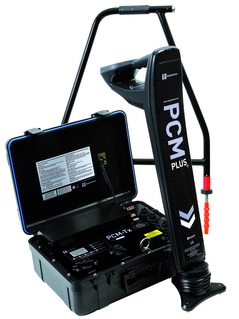

  • Локатор PCM+ (с лапой-магнитометром)
  • Генератор PCM-Tx
  • Сумка для переноски локатора
  • Инструкция по эксплуатации на русском языке
  • Комплект проводов для прямого подключения генератора с зажимами типа «крокодил»
  • Батареи питания для локатора
  • Провода питания генератора 12В и 220В
  • А-рамка

Отзывы Radiodetection PCM+

Пока нет отзывов.

Обсуждение Radiodetection PCM+

Г-н Дмитрий, добрый день
Вас беспокоит Леван Церетели из Грузинской Газо Транспортной Компаниию. Нас интересует радиодетектор Radiodetection PCM+ Прошу отправитъ подробное описания работы етого оборудования
С увожением.
Леван Церетели    10.07.2020
ответить
Дмитрий Комиссаров

Леван, добрый день. PCM+ это старое поколение систем оценки изоляции, повреждений и коррозии на трубопроводе. На смену им пришли системы PCMx. Брошюру и руководство по эксплуатации я отправлю Вам на адрес электронной почты.

Дмитрий Комиссаров, Пергам    10.07.2020
ответить
Здравствуйте. Помогите пожалуйста.
Пытаемся прибор Radiodetection PCM+ подключить к смартфону. На сайте только буклет с описанием возможностей и ПО под Windows. Заглянул на PlayMarket, обнаружил там программу PCM Manager издатель Radiodetection, пробовал подключать – не получается, почитал мануал - там везде указано что программа идет под прибор Radiodetection PCMX. Подскажите где взять подробную инструкцию и ПО под Android?
Двинянинов Олег Васильевич    27.12.2019
ответить
Дмитрий Комиссаров

Олег Васильевич, добрый день!

Программное обеспечение  PCM Manager для Android можно использовать только с системой PCMx.

Дмитрий Комиссаров, Пергам    13.01.2020
ответить
Здравствуйте, У нас имеется локатор от PCM-Tx ( локатор серый на нем написано PXL2 CR7) , будет ли работать этот локатор с генератором Rd2000?
Лутпулла    15.02.2017
ответить
Степан Бондарев
Добрый день!
Будет при условии, что частоты на локаторе и генераторе будут одинаковые. Локатор PCM от такого генератора сможет работать только для трассировки, но не для поиска повреждения изоляции.
Степан Бондарев, Пергам    16.02.2017
ответить
Добрый день. Нам необходимо найти повреждение изоляции трубопровода Д1220 мм., залегающего на глубине 8-12 м. от поверхности земли. Точность определения 1 метр. Возможно ли это сделать какими приборами контроля?
Петр    09.11.2016
ответить
Степан Бондарев
Система контроля изоляции PCM+ способна решить Вашу задачу. Условия применения системы для достижения максимальной точности – это глубина обследования до 5м. В другом диапазоне глубин применение системы возможно, но с меньшей точностью локализации повреждений.
Степан Бондарев, Пергам    09.11.2016
ответить
