Omniscan. Калибровка чувствительности по углу (ACG)
В ПО для дефектоскопов OmniScan MXU 4.x. есть несколько режимов калибровки ультразвуковых параметров: чувствительность, скорость ультразвука (УЗК) в материале, калибровка задержки в призмы. В этом конспекте рассмотрен порядок проведения калибровки чувствительности по углу (ACG) дефектоскопами Omniscan.
Программное обеспечение OmniScan MXU 4:
Управление приборами OmniScan SX и OmniScan MX2 осуществляется программным обеспечением с одноимённым названием OmniScan MXU 4.x. Последнюю версию прошивки можно скачать по ссылке MXU 4.4R5.zip

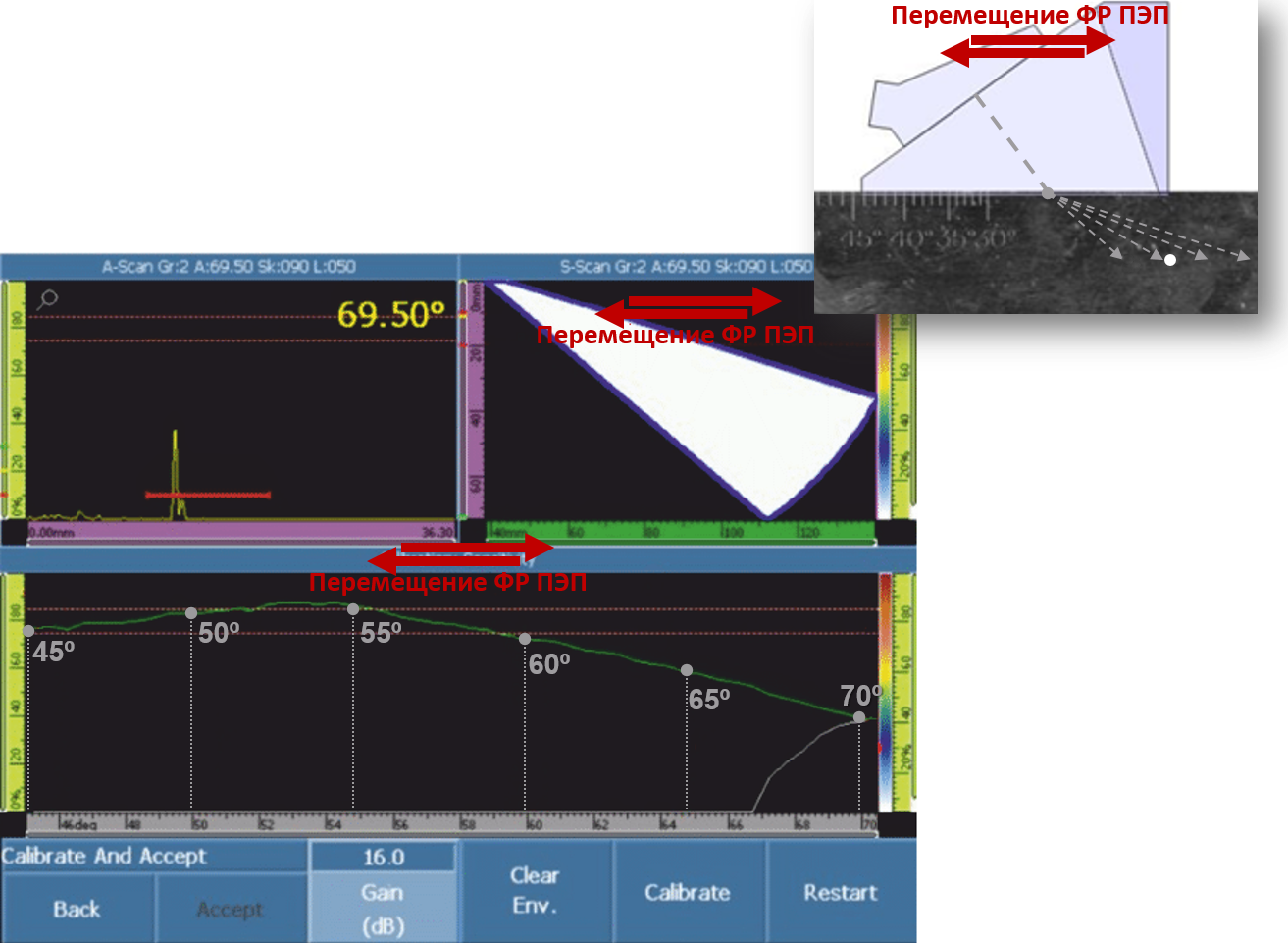

Калибровку чувствительности по углу нужно выполнять при использовании секторного сканирования. Калибровка помогает выровнять уровень амплитуды сигнала на всех углах УЗ лучей. В традиционном УЗК регулировка чувствительности достигается путём ручного манипулирования усилением до получения эхо сигнала требуемой амплитуды, обычно 80%.
В технологии контроля фазированными решетками, при использовании секторного сканирования используется множество лучей в выбраном диапазоне углов. Чтобы уровень эхо сигнала на каждом луче имел одинаковое значение требуется коэффициент смещения общего усиления на каждом луче (ACG - Angle Correction Gain - Смещение усиления по углу). Читайте далее в конспекте...
