RFT. Введение в технологию — Оборудование

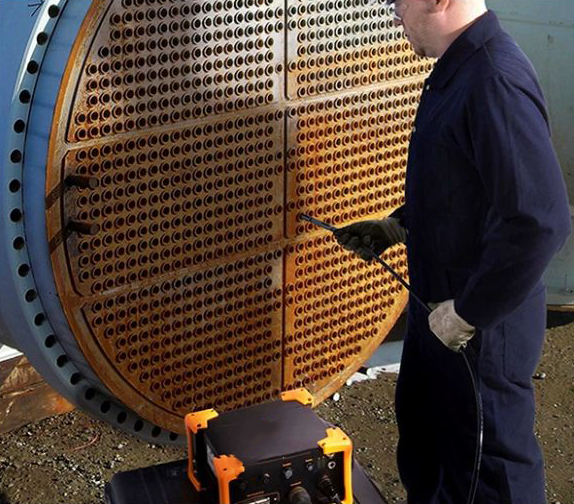

RFT метод или метод контроля дальним полем используется для проведения периодического контроля состояния трубок в пучках теплообменников и парогенероваторов, изготовленных из углеродистых сталей.
RFT (Remote Field Testing), или метод контроля дальним полем, — электромагнитный метод контроля трубок в пучках теплообменников котлов и парогенераторов из углеродистой стали и других ферромагнитных сплавов.
Специализируется там, где обычный вихретоковый контроль (ECT) на ферромагнитной стали не работает: высокая магнитная проницаемость снижает глубину проникновения вихревых токов до долей миллиметра, поэтому ECT определяет только поверхностные дефекты. RFT проникает сквозь толщину стенки и находит коррозию, эрозию, питтинг, износ вблизи перегородок и общее утонение трубок.
Проведение контроля RFT методом (или метод контроля дальним полем) требует использования специального оборудования, зондов и калибровочных образцов. Это база. Чтобы получить максимум данных контроля при проведении периодического контроля состояния трубок в пучках теплообменников и парогенероваторов, изготовленных из углеродистых сталей, требуется правильно подобранная база.
Существуют общие правила, которые позволяют определить набор средств неразрушающего контроля, для проведения контроля конкретного теплообменника методом RFT.
стр. 5 - Показания Diff канала
На изображении показано, как сигналы дифференциального канала (DIF), зарегистрированные в виде полосовых графиков проецируются на комплексной плоскости. Полосовые графики демонстрируют один и тот же канал, но в разных векторах. Каждая точка на полосовом графике соответствует конкретному значению амплитуды сигнала. Эти точки переносятся на комплексную плоскость с поправкой на вектор. Так представляется возможность оценить фазовый наклон (поворот) сигнала.

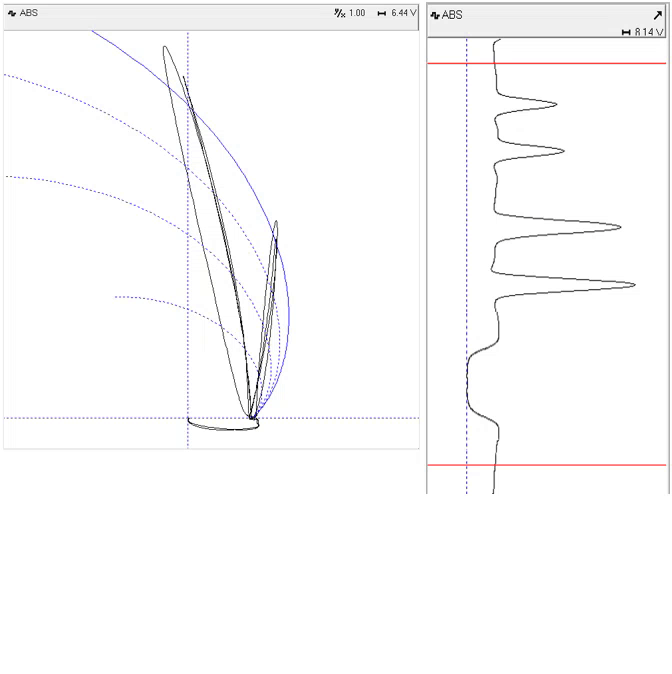

стр. 7 - Показания ABS канала
стр. 10 - Зонды

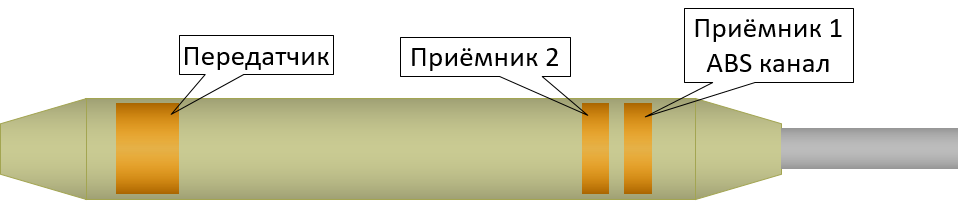

Зонд с одним передатчиком
Главная цель – выявление потери толщины в стенке труб. Хорошая чувствительность к очагам коррозионного и эрозионного поражения. 2 канала: абсолютный
(ABS) и дифференциальный (DIF). Зонд специализирован на контроль с помощью абсолютного канала. «Cлеп» к дефектам, расположенным близко к опорным плитам (TSP).

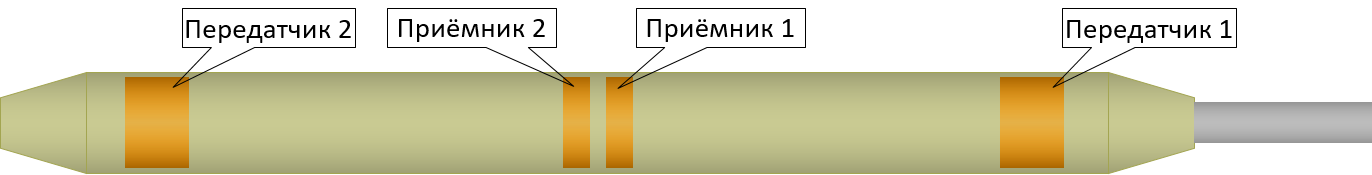

Зонд с Зонд с двумя передатчиками
Применяется для контроля точечной коррозии. Передатчики могут переключаться в режимы работы: Первый, Второй, Оба. 2 канала: абсолютный (ABS) и дифференциальный (DIF). Зонд специализирован для получения DIF-сигнала простого в интерпретации. Увеличивает вероятность выявления точечных дефектов вблизи опорных плит. Сигнал ABS канала намного сложнее анализировать, чем у зондов с одним передатчиком.

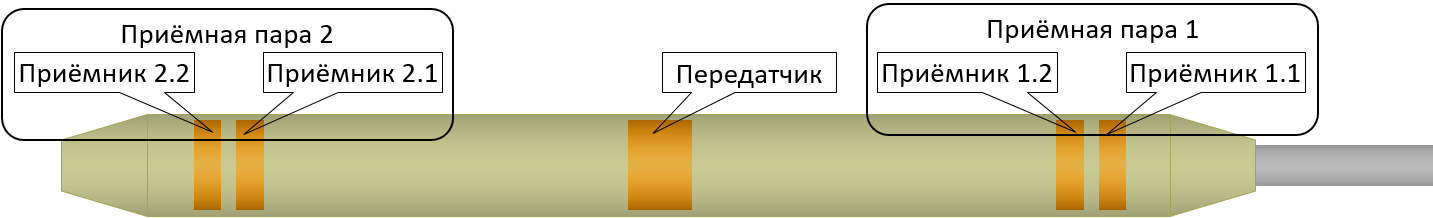

Зонд с двумя приёмниками
Применяется для выявления дефектов в зонах опорных плит (TSP). 4 канала: ведущие ABS/DIF и ведомые ABS/DIF. Объединяет в себе преимущества зондов с одним передатчиком и зондов с двумя передатчиками. Однако, анализ данных сложнее, требует опытный дефектоскопист.
Скачать полный конспект: RFT. Введение в технологию — Оборудование
Что в полном конспекте
Этот пост — краткий обзор. Полный конспект «RFT. Введение в технологию — Оборудование» разбирает тему подробнее и с иллюстрациями:
- составляющие системы RFT;
- разновидность зондов RFT;
- калибровочные трубки и виды искуссвенных дефектов.
