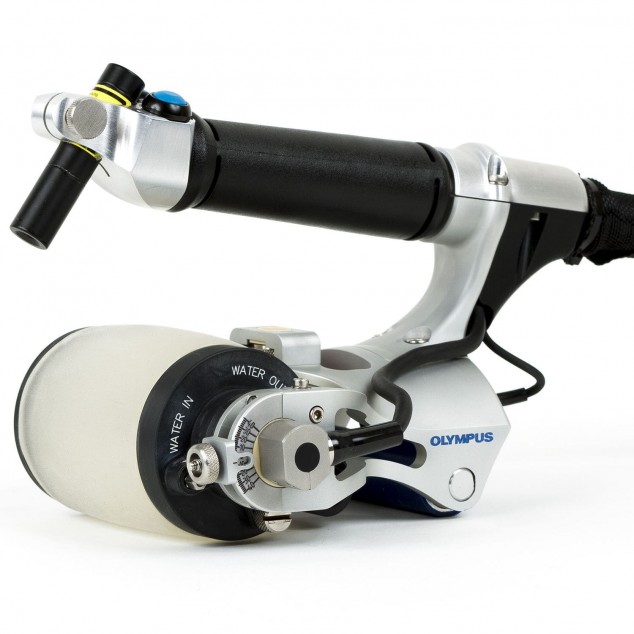

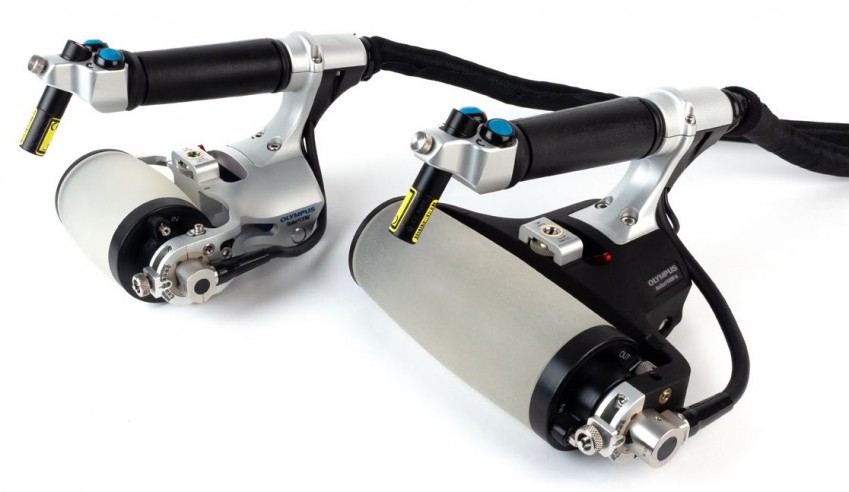

RollerFORM - роликовый ФР-преобразователь

Роликовый фазированный преобразователь RollerFORM предназначен для контроля композиционных и других материалов с гладкой ровной поверхностью, широко используемых в аэрокосмической промышленности.

ФР-преобразователь для контроля композиционных и других материалов с гладкой ровной поверхностью

  • Поставляется в минимальные сроки
  • 12
    Гарантия на RollerFORM - роликовый ФР-преобразователь: 12 месяцев

Фазированный преобразователь для контроля композитных материалов

Роликовый фазированный преобразователь RollerFORM предназначен для контроля композиционных и других материалов с гладкой ровной поверхностью, широко используемых в аэрокосмической промышленности. RollerFORM – это эффективная альтернатива двухкоординатным системам сканирования и иммерсионным методам контроля. Уникальный эластичный материал шины колеса RollerFORM специально разработан для обеспечения высокого качества ультразвукового контроля, не уступающего иммерсионному. Достаточно минимального количества жидкости и небольшого давления на преобразователь для получения качественного акустического контакта и четкого сигнала даже в сложных позициях сканирования.

Основные характеристики

  • Превосходный акустический контакт при использовании минимального количества жидкости;
  • Акустический импеданс, равный сопротивлению воды;
  • 25-миллиметровая линия задержки позволяет выполнять контроль композитных материалов толщиной до 50 мм;
  • Широкая зона покрытия: до 51,2 мм;
  • Может использоваться в соответствии с существующими процедурами самолетостроительных предприятий.

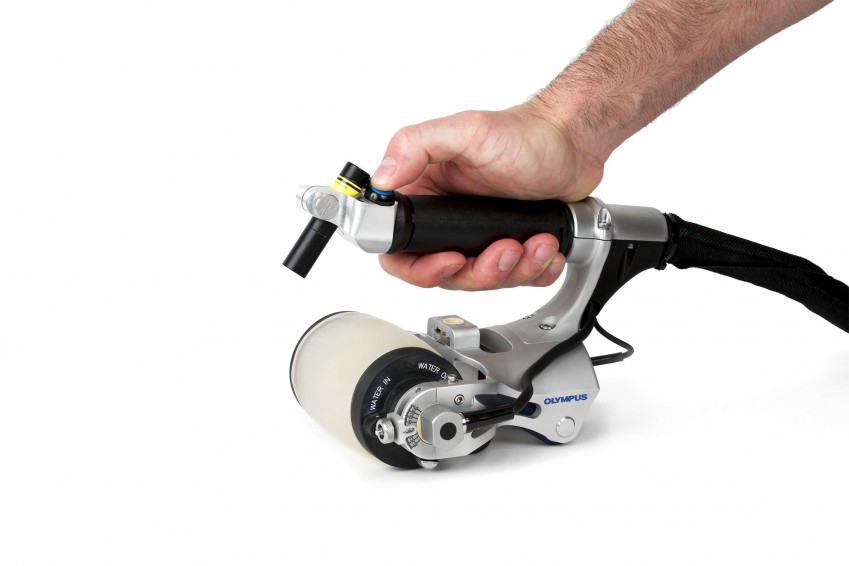

Прокатите преобразователь по поверхности объекта и результат готов

РФ-преобразователь

Ультразвуковой преобразователь RollerFORM, в сочетании с ФР-дефектоскопами OmniScan и FOCUS LT, использует ультразвуковые лучи с углом ввода 0° для контроля материалов в процессе их производства и технического обслуживания. Самые распространенные области применения включают: определение расслоений и пористости композитных материалов, а также измерение остаточной толщины стен. Встроенная кнопка индексации и эргономичный дизайн RollerFORM обеспечивает быстрое картирование поверхности материала путем получения многочисленных однострочных C-сканов и их объединения в единое изображение в режиме реального времени. Встроенный лазерный указатель облегчает выполнение точного прямолинейного сканирования.

В дополнение к превосходному акустическому контакту, шина колеса RollerFORM выполнена из специального эластичного материала, имеющего акустический импеданс практически равный водному. Конструкция преобразователя способствует эффективной передаче ультразвука в объект контроля без нежелательных эхо-сигналов и обеспечивает оптимальную разрешающую способность (1 мм) в подповерхностной зоне в композиционных материалах при использовании ФР-преобразователя с частотой 5 МГц. ФР-преобразователь с частотой 3,5 МГц используется для контроля толстых материалов с высоким уровнем затухания. Прозрачный материал шины преобразователя позволяет легко и быстро определять присутствие воздушных пузырьков или загрязняющих примесей в водяном резервуаре.

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «RollerFORM - роликовый ФР-преобразователь». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Описание Значение
Разрешение сканирования подповерхностных дефектов (плоские отражатели диаметром 3 мм) 1 мм при 5 МГц
1,5 мм при 3,5 МГц

Минимальная кривизна поверхности (радиус выпуклости) 50 мм
Габариты (Д x Ш x В) 235 × 145 × 150 мм
Вес (без воды) 1,5 кг

Стандартная комплектация

  • ФА-преобразователь с разъемом OmniScan;
  • Влагозащищенный кодировщик с разъемом для OmniScan MX2/SX;
  • Лазерный указатель;
  • Индексная кнопка и кнопка запуска сбора данных;
  • Запасные детали;
  • Нагнетающий/разбрызгивающий насос.
