Дефектоскоп Eddyfi Ectane

Многофункциональный вихретоковый дефектоскоп
4.8
Артикул: 21801
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Сертификат Госреестр РФ
58876-14
Дефектоскоп Eddyfi Ectane
описание в pdf

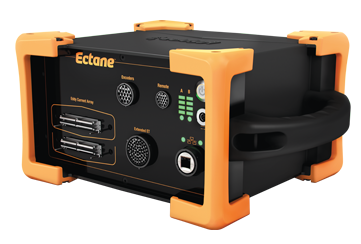

Вихретоковый дефектоскоп Ectane

Ectane от Eddyfi (Канада) — это самый технически совершенный вихретоковый дефектоскоп в мире. Дефектоскоп Ectane™ специально предназначен для матричного вихретокового контроля фасонных поверхностей любой сложности, в том числе сварных швов и околошовной зоны. Одновременная работа восьми каналов на восьми частотах.

Результат многолетних разработок в области вихретокового неразрушающего контроля воплотился в Ectane. Прибор сочетает в себе простоту, надежность и передовые технологии вихретоковых матриц. Прибор запущен в серию в 2011 году и получил широкое распространение среди ведущих мировых компаний в области энергетики, добычи полезных ископаемых, машиностроении, авиации и космонавтики.

Дефектоскоп на сегодняшний день без преувеличения является самым передовым матричным вихретоковым прибором в мире и является комплексным решением для многих задач по контролю изделий на этапах производства и эксплуатации.

Основные преимущества Ectane

  • Легкий, ударопрочный и компактный
  • Встроенный универсальный мультиплексор на 64, 128 или 256 элементов
  • Герметичная конструкция корпуса без вентиляционных отверстий (защита от попадания промышленной, уличной и радиоактивной пыли)
  • Совместим с ранними датчиками и мультиплексорами
  • Работа от аккумуляторов
  • Дистанционное управление одним оператором
  • Система распознавания датчиков
  • RFT, NFL и MFL контроль (как опция)

Основная специализация Ectane

  1. Контроль вихретоковый традиционный (ECT); матричный (ECA).
  2. Контроль дальним полем традиционный (RFT); матричный (RFA).
  3. Контроль ближним полем традиционный (NFT); матричный (NFA).

Дополнительные функции

  1. Контроль методом рассеивания магнитного потока традиционный (MFL); матричный (MFA).
  2. Ультразвуковой контроль с использованием внутритрубной вращающейся системы (IRIS).

Вихретоковые матрицы для контроля плоских поверхностей и поверхностей с малой кривизной

Преобразователи разработаны специально для выявления трещин и коррозии в металле. Благодаря большому количеству функциональных элементов стало возможным контролировать большие зоны за один проход без возвратно-поступательного метода сканирования.

Для контроля поверхностей имеющих малую кривизну предусмотрен специальный упругий элемент, который подстраивается под кривизну поверхности, позволяя обеспечивать равномерный зазор между матрицей и контролируемой поверхностью.

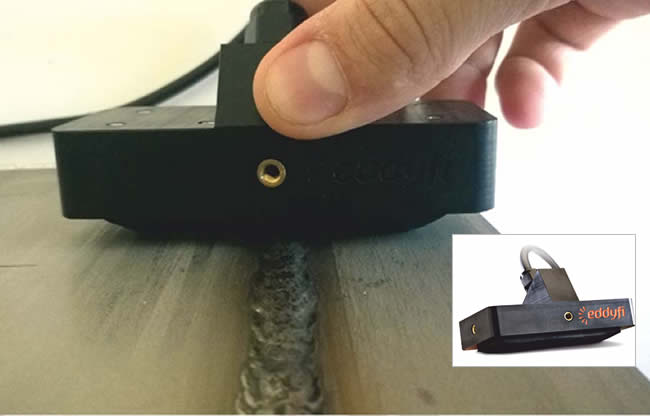

Вихретоковые матрицы для контроля сварных соединений

Контроль сварных швов является важной задачей для обеспечения качества и долговечности конструкции. Преобразователи с гибкой вихретоковой матрицей позволят дополнить ультразвуковой контроль, снизить время контроля и улучшить качество контроля. Применение преобразователей с гибкой матрицей позволит уйти от магнитного, капиллярного контроля или контроля с помощью одно элементного вихретокового преобразователя.

Ключевые функции

  • Контроль сварных швов и околошовной зоны за один проход
  • Гибкая поверхность сканирующей части датчика принимает точную форму поверхности сварного соединения
  • Выявление трещин любой ориентации
  • Ширина зоны сканирования до 58 мм
  • Максимальная ширина контролируемого шва до 10 мм
  • Высокая устойчивость к износу материала датчика обеспечивает долговечность использования при трении о контролируемую поверхность
  • Совместимость с Ectane™, MS5800™ и ТС7700™

Многоцелевые преобразователи для сложных геометрических объектов контроля

Матрицы гибких преобразователей имеют те же преимущества, что и другие матрицы в линейке Eddyfi. А благодаря специальному силиконовому составу, в который внедрены функциональные элементы, преобразователи могут принимать любую форму объекта контроля и имеют высокую износостойкость и долговечность.

Ключевые функции

  • Ширина зоны сканирования от 34 до 79 мм
  • Глубина проникновения до 3 мм
  • Количество функциональных элементов от 44 до 48
  • Стандартная длинна кабеля 3 метра
  • Центральные частоты преобразователей 45, 250, 300 и 500 кГц

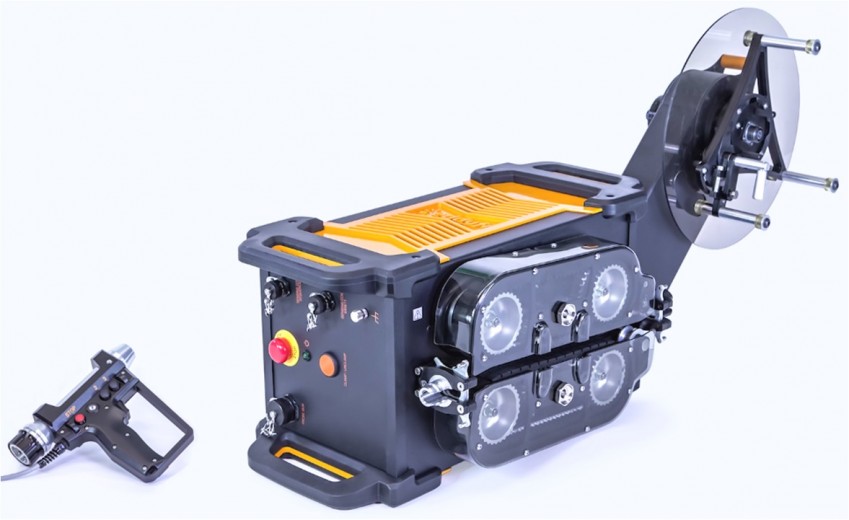

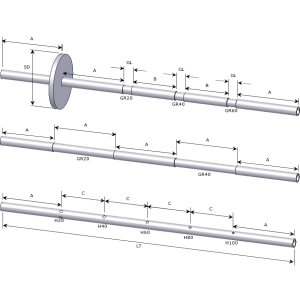

Внутритрубные проходные зонды для традиционного вихретокового контроля

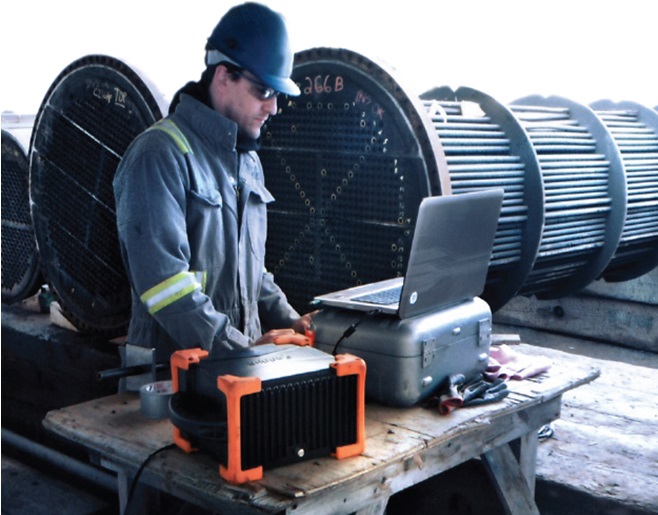

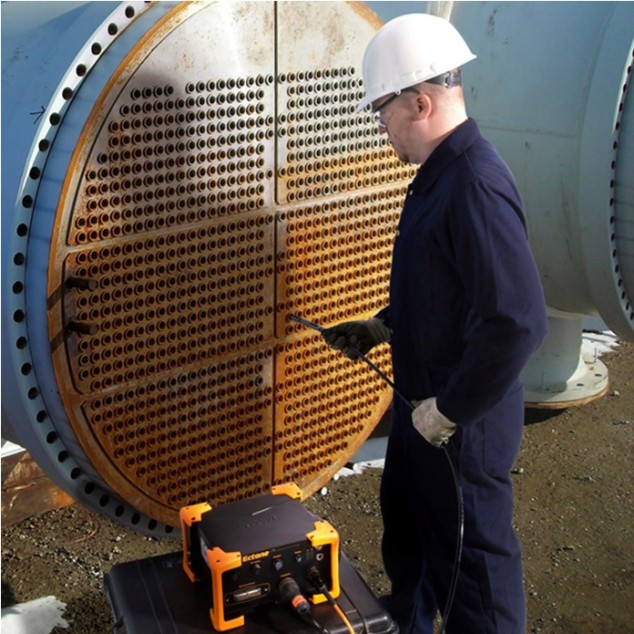

Вихретоковый метод контроля — это лучший на сегодняшний день метод для контроля парогенераторов, теплообменников и других трубчатых конструкций. Метод позволяет выявить такие дефекты, как внутренние трещины и коррозия в стенках труб без необходимости демонтажа и разборки объекта контроля.

Разработан широкий спектр проходных зондов. Максимальный диаметр контролируемой трубки составляет 50,8 мм. Каждый зонд специализирован под конкретные параметры трубки и позволяет получить наиболее точную информацию о состоянии конструкции.

Основная специализация Ectane:

  1. контроль вихретоковый традиционный (ECT); матричный (ECA).
  2. контроль дальним полем традиционный (RFT); матричный (RFA).
  3. контроль ближним полем традиционный (NFT); матричный (NFA).

Дополнительные функции:

  1. контроль методом рассеивания магнитного потока традиционный (MFL); матричный (MFA).
  2. ультразвуковой контроль с использованием внутритрубной вращающейся системы (IRIS).

Технические характеристики Дефектоскоп Eddyfi Ectane

Технические характеристики Ectane

Частотный диапазон 5 Гц — 4 МГц ЧЗИ 40 кГц
Усиление 23–53 дБ Число поддерживаемых ВТ катушек 64/128/256
Напряжение возбуждения От 0 до 20 В Число поддерживаемых каналов 64/128/256
Частота дискретизации 10 Гц — 40 кГц Вход граничного срабатывания 1 на датчик
Питание 220 В/батарея Внешний кодировщик 4-х координатный
Время автономной работы 8 часов Рабочая температура От —5 до +40 °С
Локальная сеть 10/100 Встроенный мультиплексор +
Количество входов 8 Внешний мультиплексор +
Количество частот 8 Температура хранения От —20 до +60 °С
Количество генераторов 2 Класс защиты IP 65
Количество приемников 8 Размеры 29×18×31 см
Разрешение АЦП 16 бит Вес 3,5 (5,0) кг
