Дефектоскоп на фазированных решетках HS PA30-E

Поддержка ФР, TOFD и метода полной фокусировки матрицы (TFM)
Артикул: 23225
Цена по запросу
Поставляется в минимальные сроки

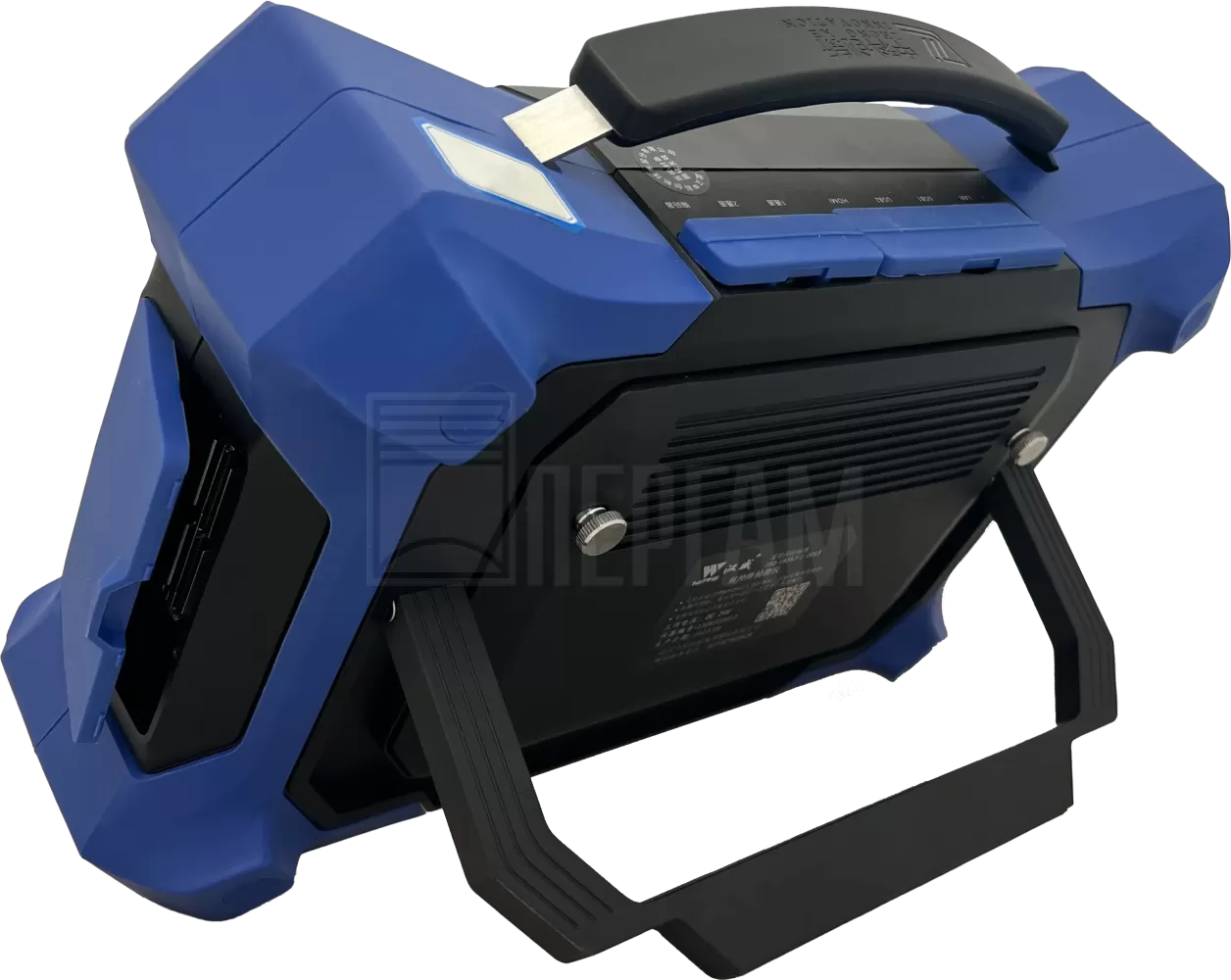

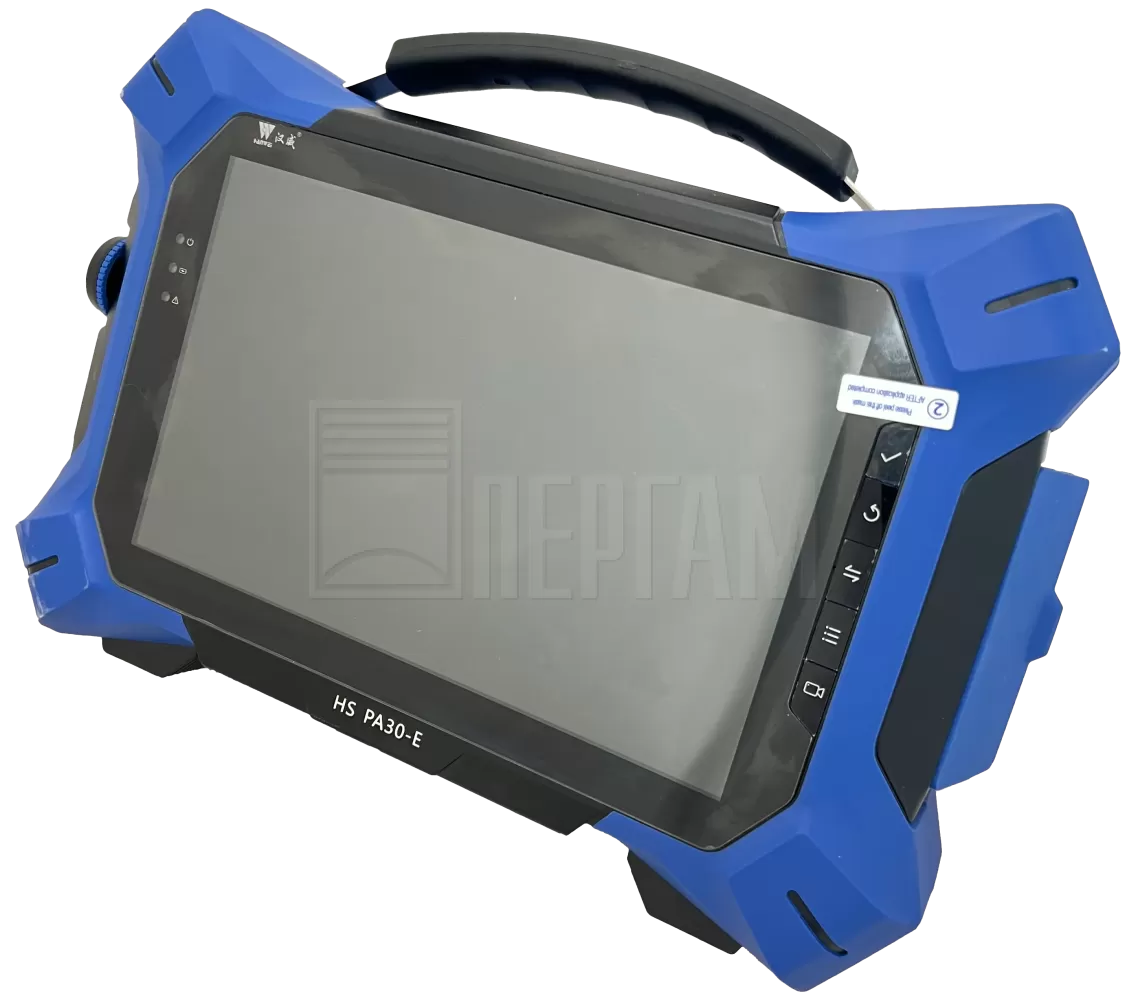

Ультразвуковой дефектоскоп HS PA30-E
описание в pdf

Для широкого спектра задач

HS PA30-E - это дефектоскоп с поддержкой фазированных решеток, TOFD и метода полной фокусировки матрицы (TFM). Дефектоскоп применяется для контроля сложных композитных материалов, сварных соединений, фланцев, лопастей, труб из сшитого полиэтилена, аустенитных сталей, а также резьбовых соединений.

Доступны модели до 128 каналов, что гарантируют лучшее покрытие и точность контроля.

✅ Режим фазированные решетки (ФР) обеспечивает работу ФР ПЭП с поддержкой линейного, секторного или комбинированного сканирований. Вывод информации на экран производится в виде A-; B-; C-; L-; S-; 3D- разверток которые соответствуют определениям EN 16018. Показания данных контроля нескольких групп или развёрток могут быть выведены на экран прибора одновременно.

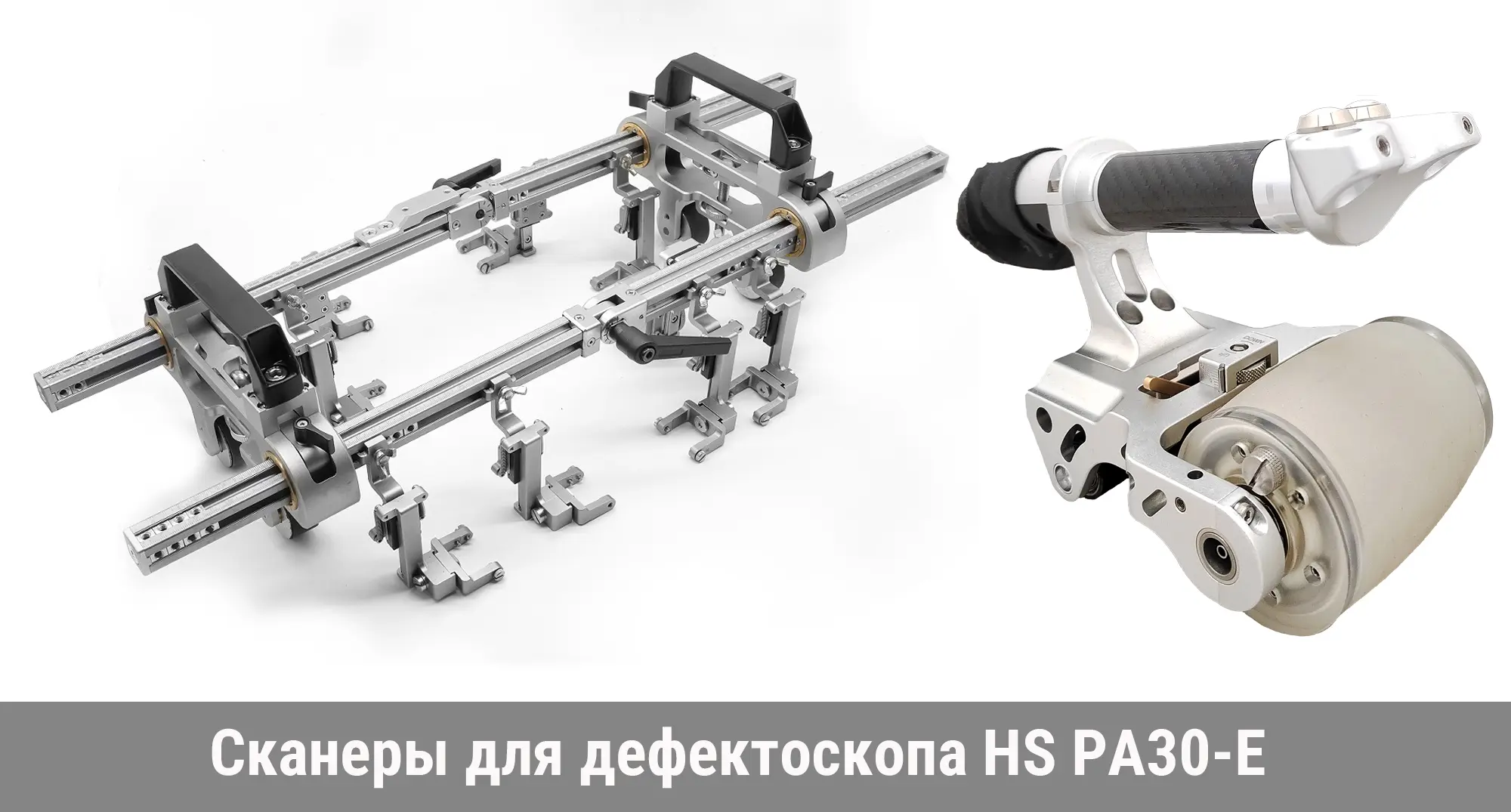

Сканеры для ультразвукового дефектоскопа HS PA30-E

Прибор поддерживает работу DLA (Dual Linea Array) и DMA (Dual Matrix Array) ФР ПЭП. Они работают в раздельно-совмещенном режиме и применяются для контроля аустенитых сталей.

сварка аустенитной нержавеющей стали

 ✅ Дифракционно-временной метод (TOFD) обеспечивает одновременную работу до двух групп с возможностью контроля стальных стенок толщиной до 100мм по требованиям, установленным ГОСТ ISO 10863-2022. При контроле с комбинацией режима фазированных решёток, данные TOFD и ФР можно одновременно выводить на экран прибора.

Программное обеспечение прибора позволяет импортировать САПР (CAD) модели сварного соединения, где можно настроить схемы прозвучивания с моделированием распространения ультразвуковых лучей в этом шве.

  В комплекте с каждым прибором поставляется ПО для просмотра и анализа собранных данных контроля на ПК и в приборе.

  Поддержка двухкоординатных датчиков пути для контроля коррозионных поражений металлов и расслоений и непроклеев композитов.

Комбинация режимов TFM, PCI, PWI  и мощная аппаратная начинка обеспечивают высочайшую точность данных контроля и чёткую визуализацию дефектов в режиме реального времени.

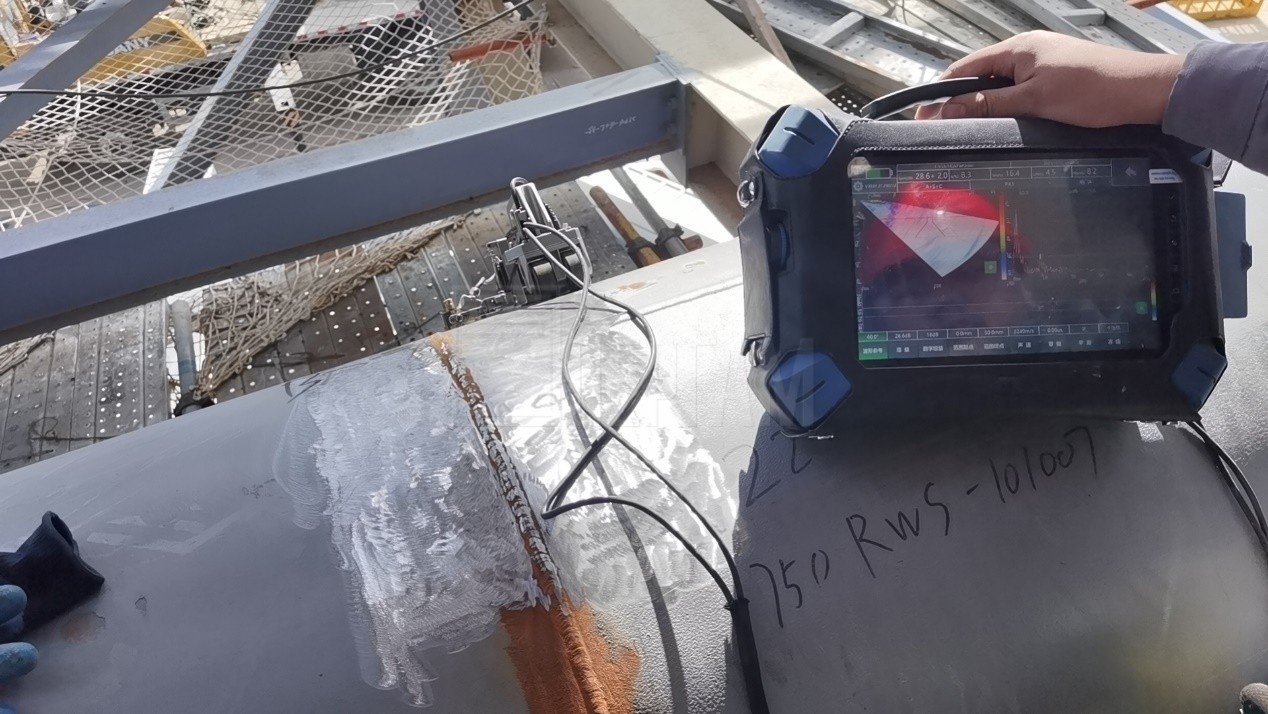

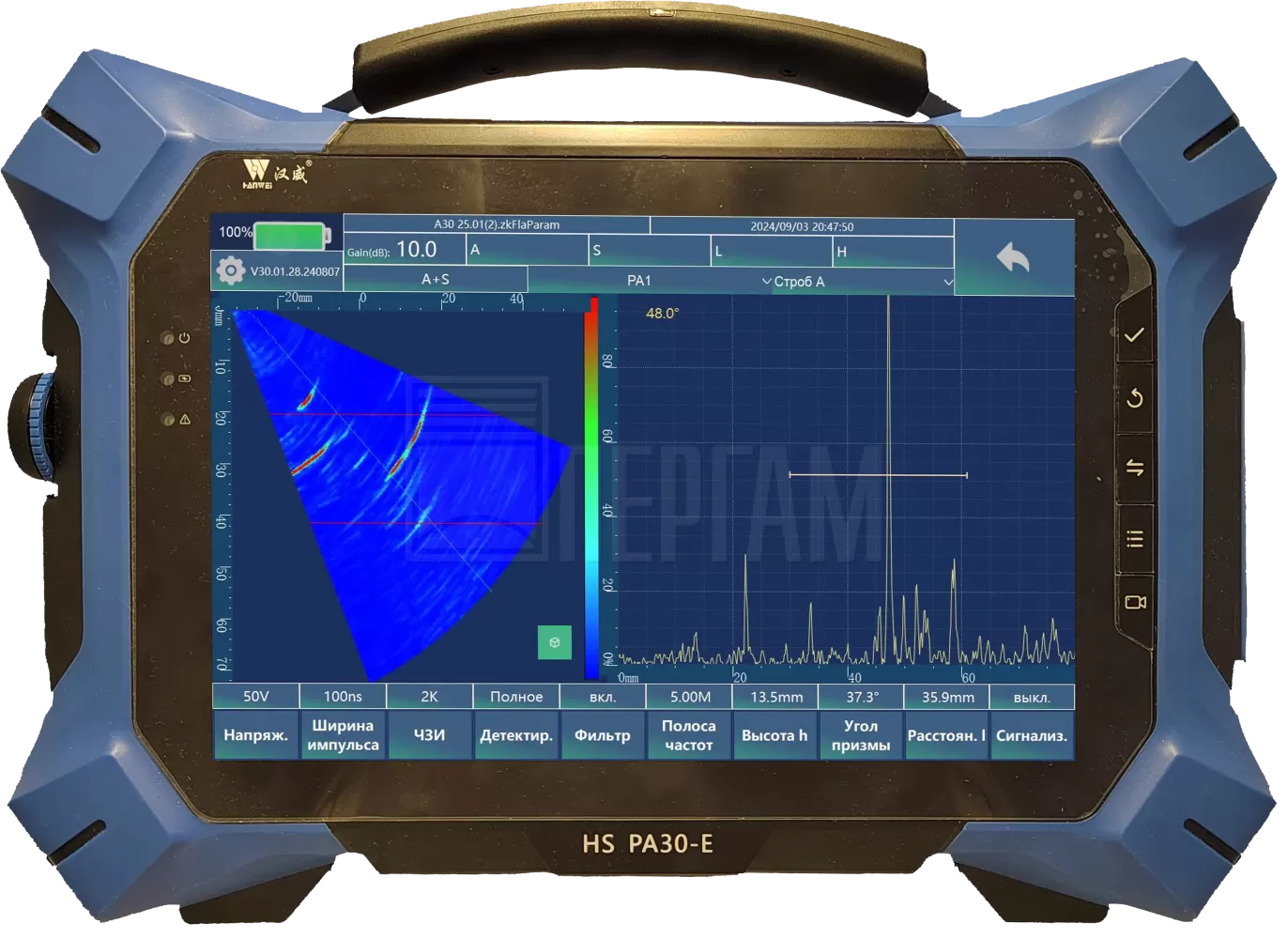

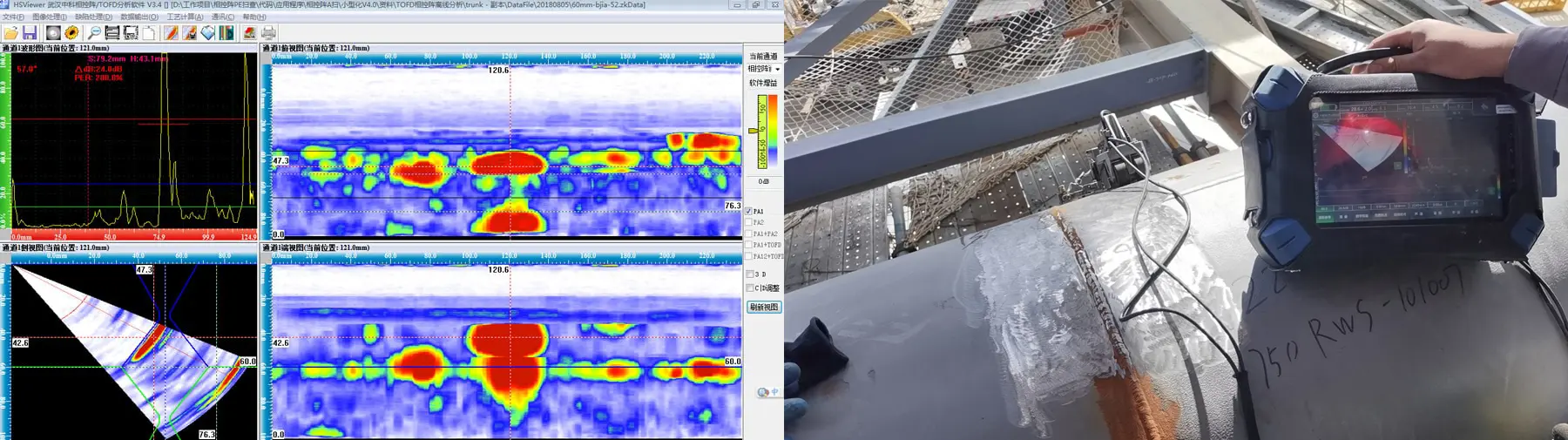

Поиск дефектов с помощью дефектоскопа HS PA30-E

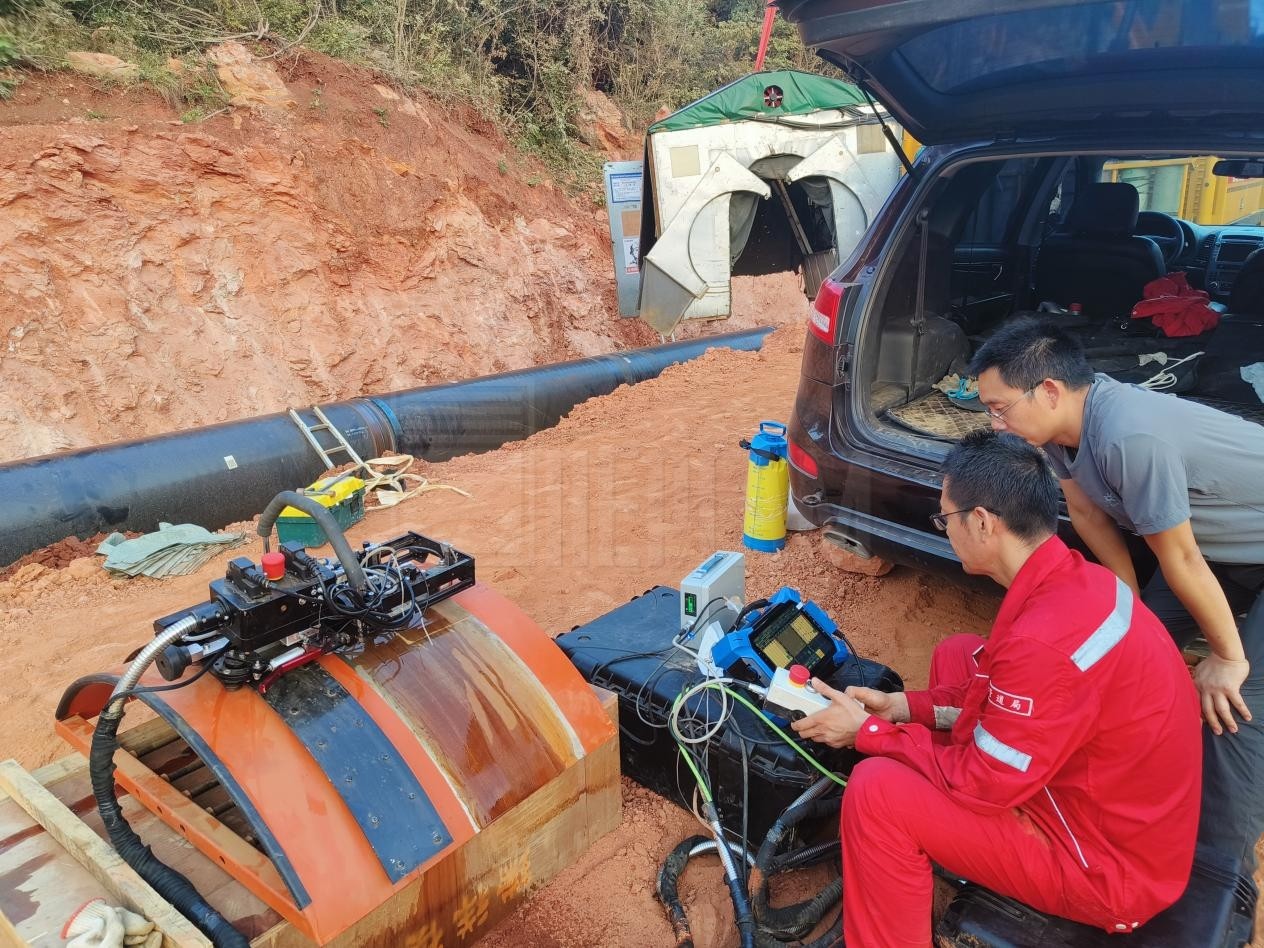

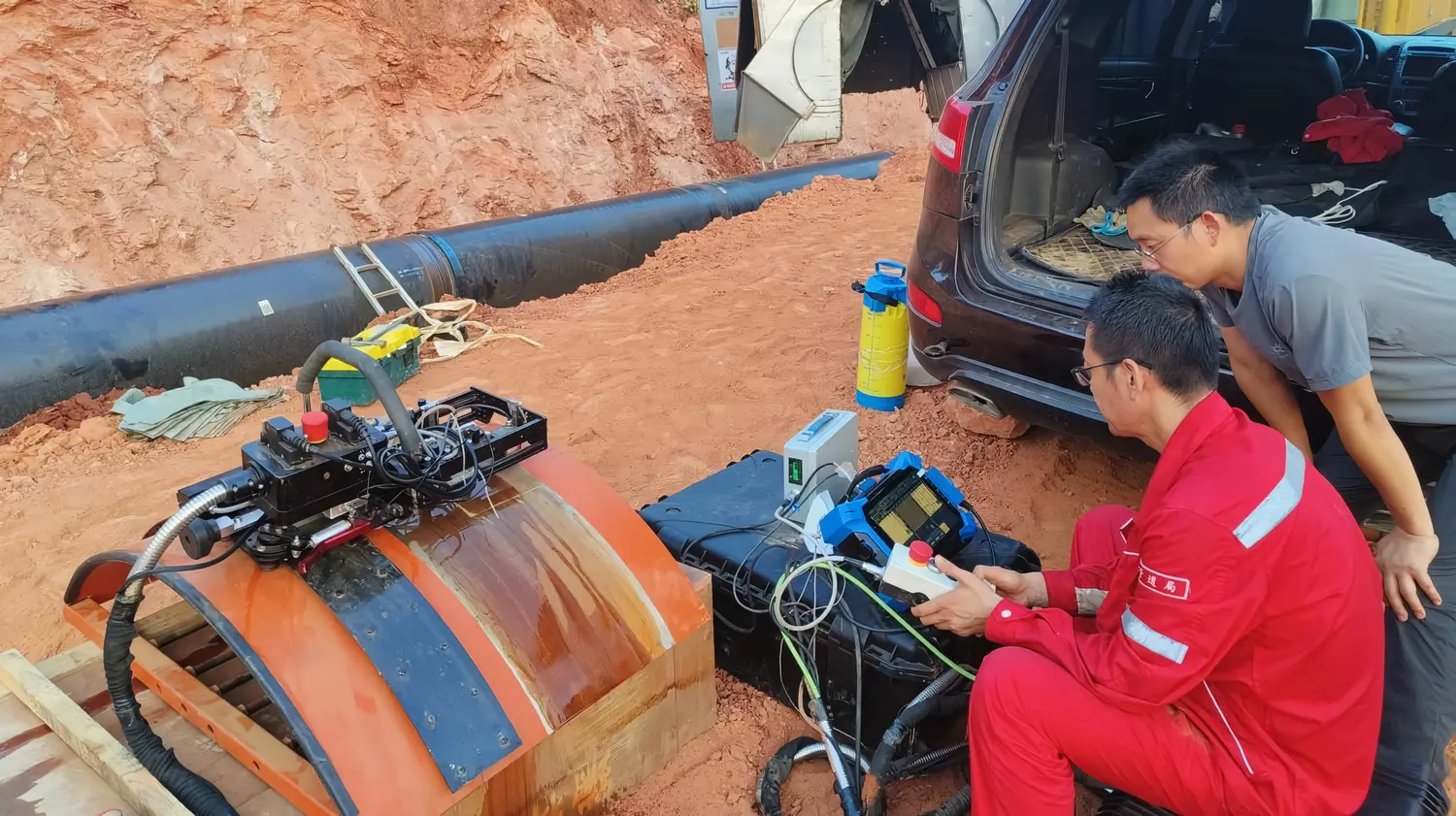

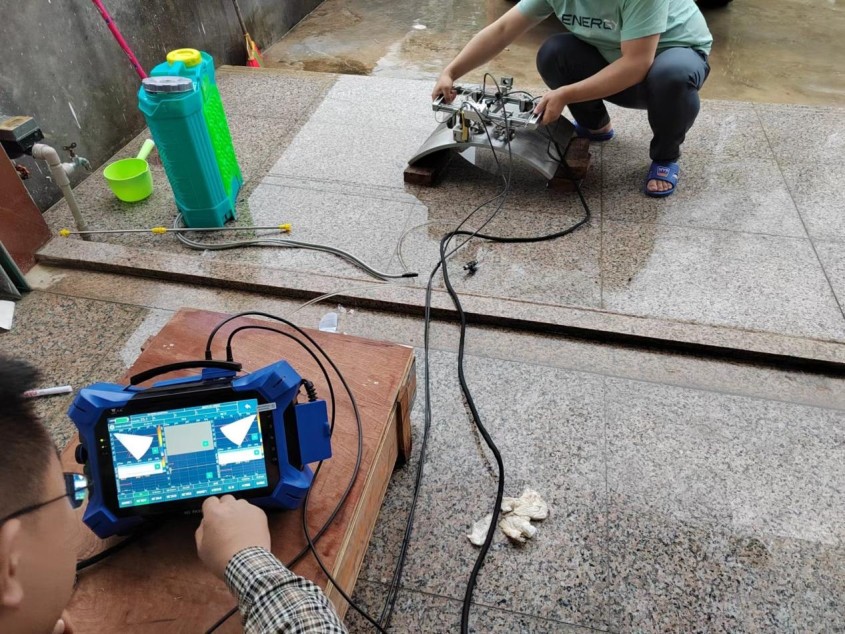

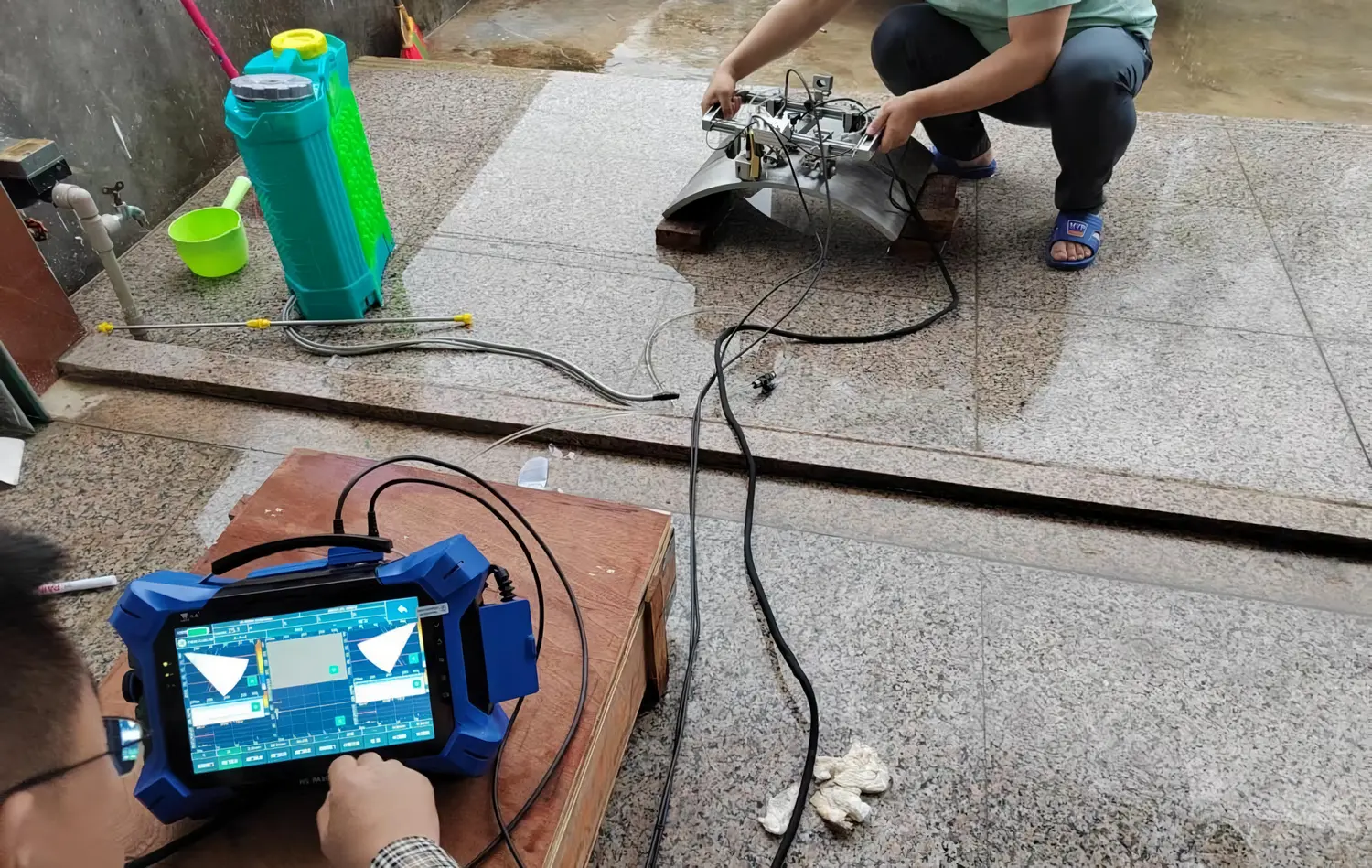

Дефектоскоп на фазированных решетках HS PA30-E в работе

Технические характеристики Ультразвуковой дефектоскоп HS PA30-E

Класс параметра

Вид параметра

ФР каналы

УЗ каналы

ФР/УЗК режимы

Эхо импульсный режим

32/128 (физические/мультиплекс. каналы)

4-канала TOFD (для 2 пар ПЭП, по одному на приём и на передачу для каждой пары)

Импульс

Напряжение импульса

50В-100В
Плавная регулировка

100В-350В
Плавная регулировка

Форма импульса

Отрицательный прямоугольный

Отрицательный прямоугольный

Длительность импульса

30нс~500нс/2,5нс

30нс~500нс/2,5нс

Время нарастания импульса

<8нс

<15нс

Частота повторения импульса

200Гц-10кГц

200Гц-1кГц

Задержка импульса

0-20мс/2,5нс

0-655мс/10нс

Выходное сопротивление

200 Ом

500/25 Ом

Приёмник

Диапазон усиления

0~80дБ

0~110дБ

Полоса пропускания

0,5-20МГц

0,5-15МГц

Задержка приёмника

50мс/10нс

50мс/5нс

Характеристики
данных

Частота дискретизации (выборки)

100МГц

100МГц

Число точек данных развёртки А

8192

2048

Режимы фокусировки

Естественная/Динамическая/Полный диапазон

Естественная

Тип фокусировки

По глубине/по УЗ тракту/Горизонтальный

по УЗ тракту

Обработка данных

Детектирование

Полуволна +, полуволна -, полная волна, радиочастотная волна

Полуволна +, полуволна -, полная волна, радиочастотная волна

Режимы сканирования

Секторный
Секторный составной
Линейный

Классический УЗК

Виды развёрток данных

A/B/C/L/S/3D

A/B/C

Программ.
ВРЧ

Количество точек

32

32

Макс. усиление

40 дБ с шагом 0,1дБ

40 дБ с шагом 0,1дБ

Макс. нарастание усиления

40 дБ/мс

40 дБ/мс

Хранение данных

Твердотельный накопитель (SSD)

256Гб

Экран

Диагональ экрана

25,65 см

Разрешение

1280x800

Тип сенсора экрана

Ёмкостной

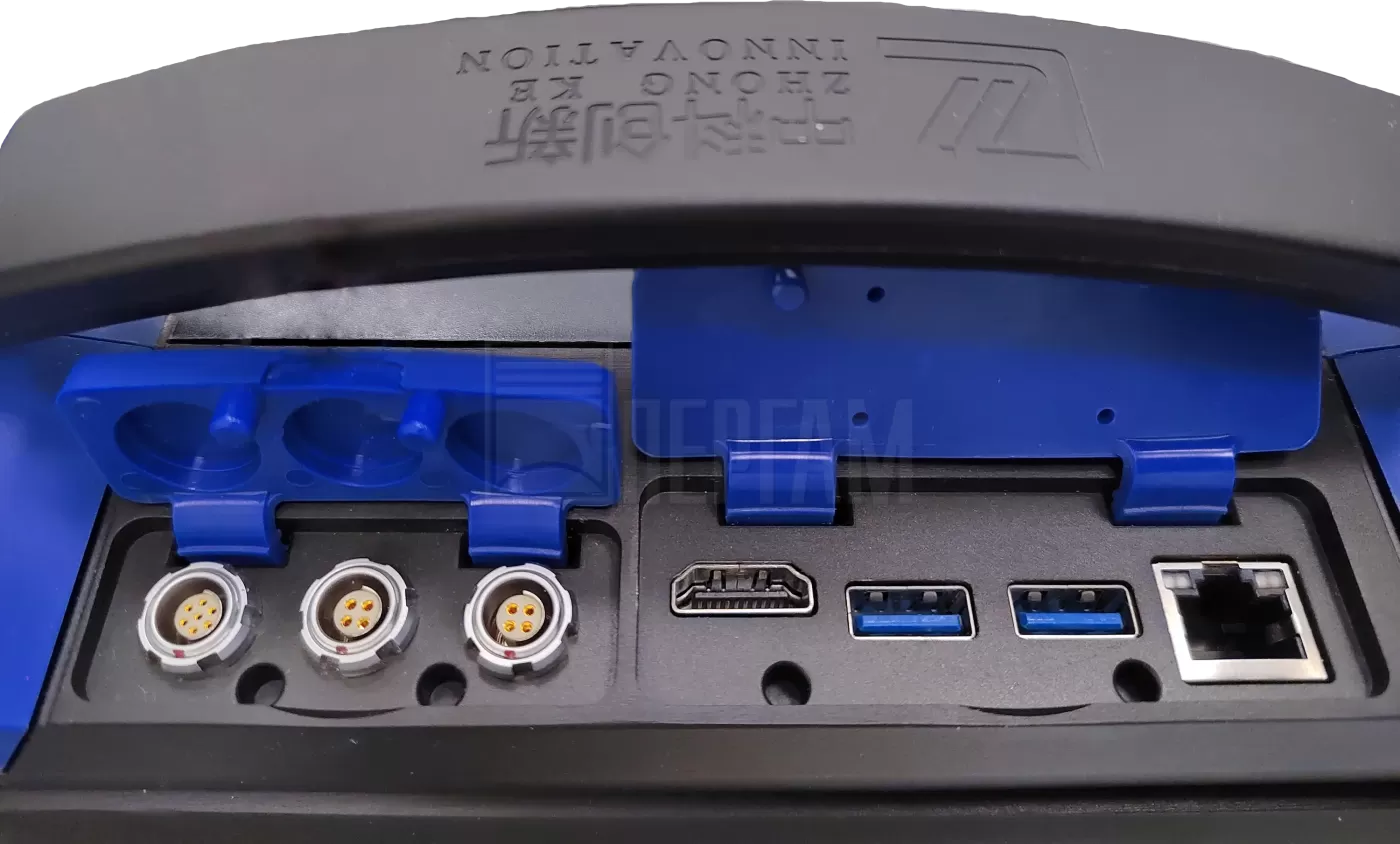

Интерфейс входа/выхода

USB-порт

USB3.0 / USB2.0

Ethernet-порт

1000 Мб/с

Видео выход

HDMI

Датчик пути

ODU-7PIN двух координатный

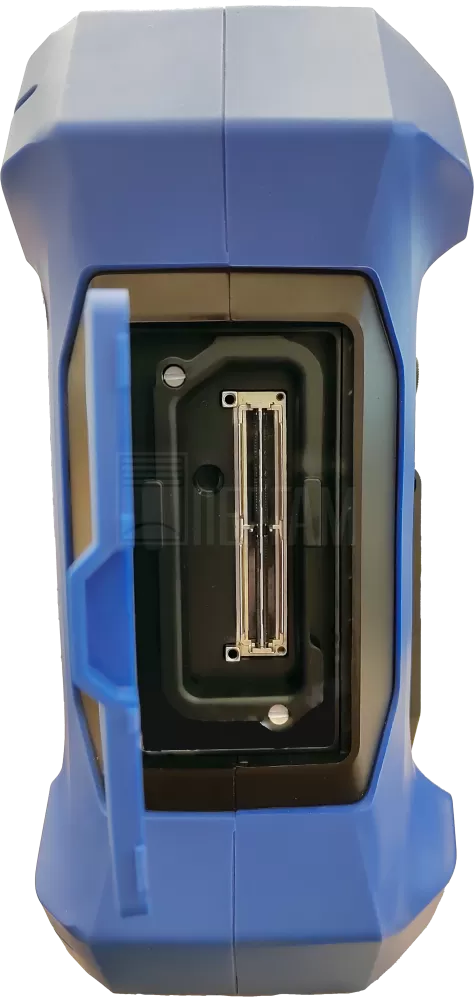

УЗ преобразователи

I-Pex

0F4

Язык меню

Китайский / Английский / Русский

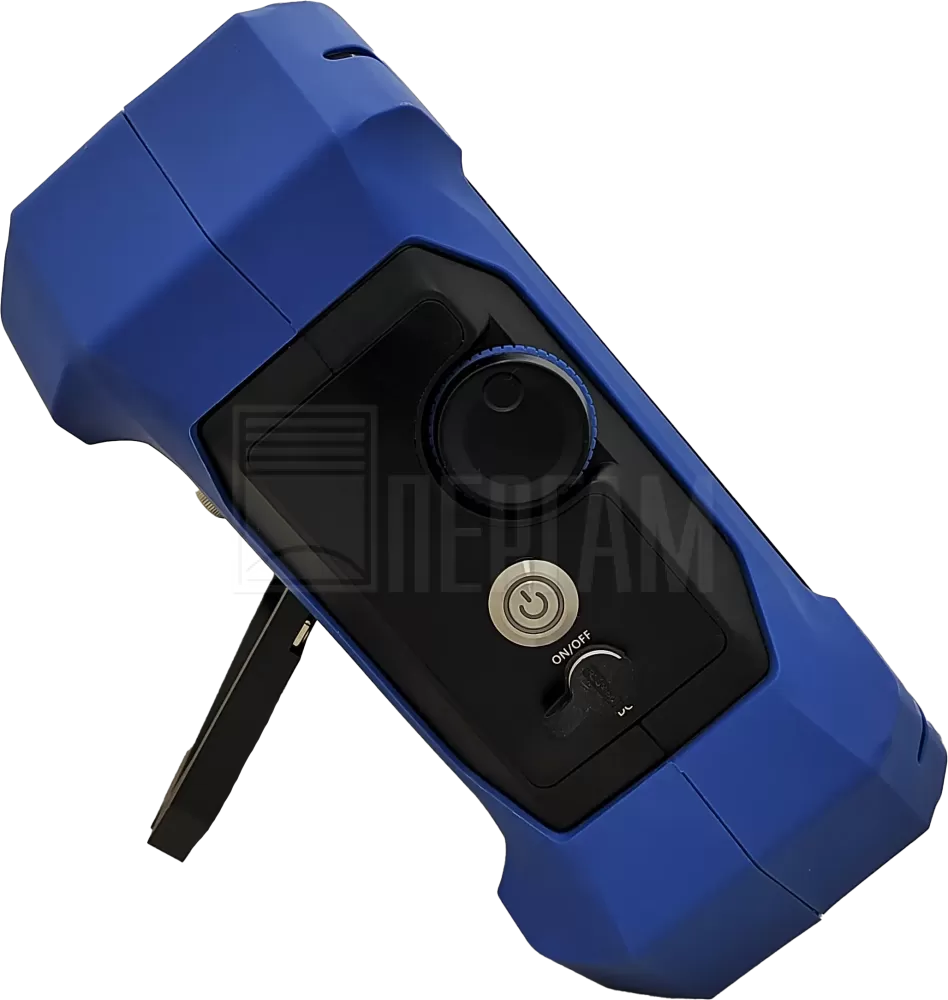

Питание

Зарядное устройство

на вход 100-240В, 50/60 Гц переменного тока

на выход 24В/3,75А постоянного тока

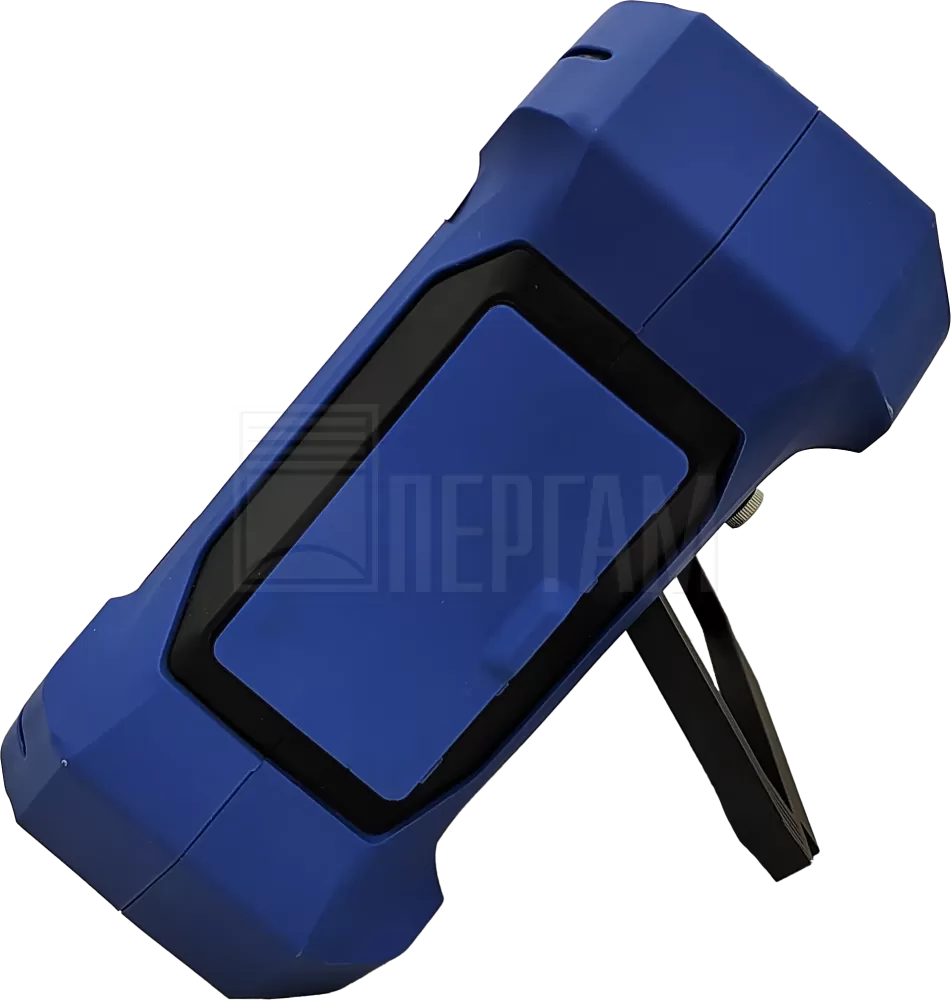

Аккумулятор

11,1В-17А

Длительность работы от аккумулятора

до 4 часов

Общий вес, кг

Прибор без аккумулятора: 3,6, аккумулятор 0,9

Объём, мм

340 x230 x100
