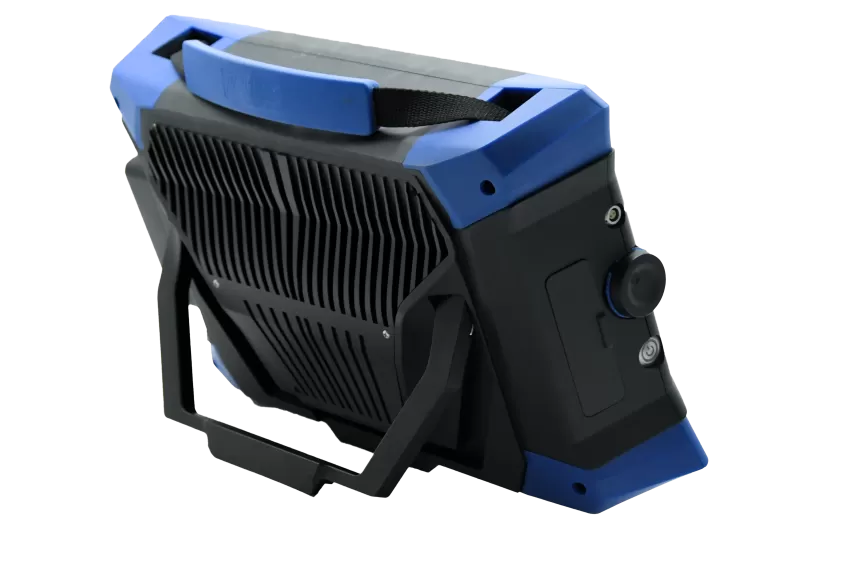

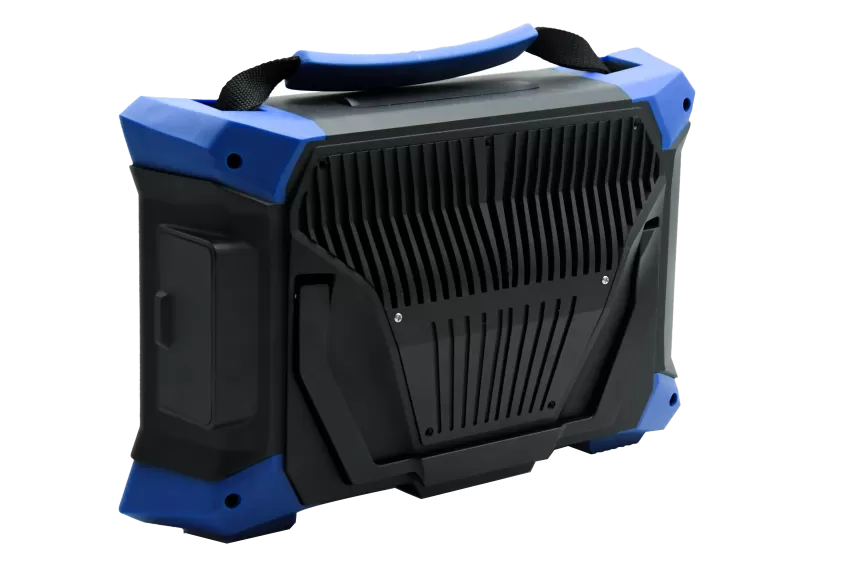

Дефектоскоп HS PA30-X

HS PA30-X - это многофункциональный дефектоскоп с поддержкой ФР ПЭП на 64/128 элементов в режимах TFM/PCI/PWI, портативный дефектоскоп на фазированных решетках производства компании Zhongke. Поддерживает контроль классическими фазированными решетками, TOFD метод и УЗК. Визуализация данных с функцией автоматического обнаружения повышает скорость контроля. Прибор оснащён функцией автоматического обнаружения ФР ПЭП и калибровкой.

Предназначен для обнаружения дефектов в металлических и композитных материалах. Может быстро и точно идентифицировать внутренние дефекты такие как трещины, твёрдые включения, пористости и микропоры, расслоения и другие неоднородности.

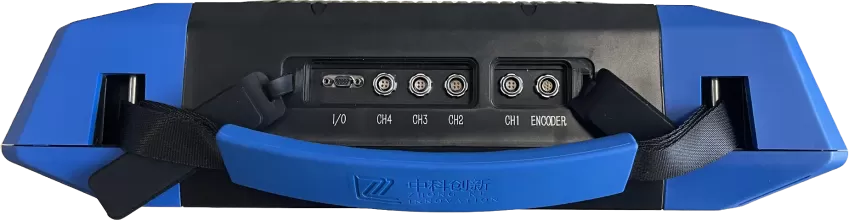

Доступно до 128 каналов, что гарантируют лучшее покрытие и точность контроля.

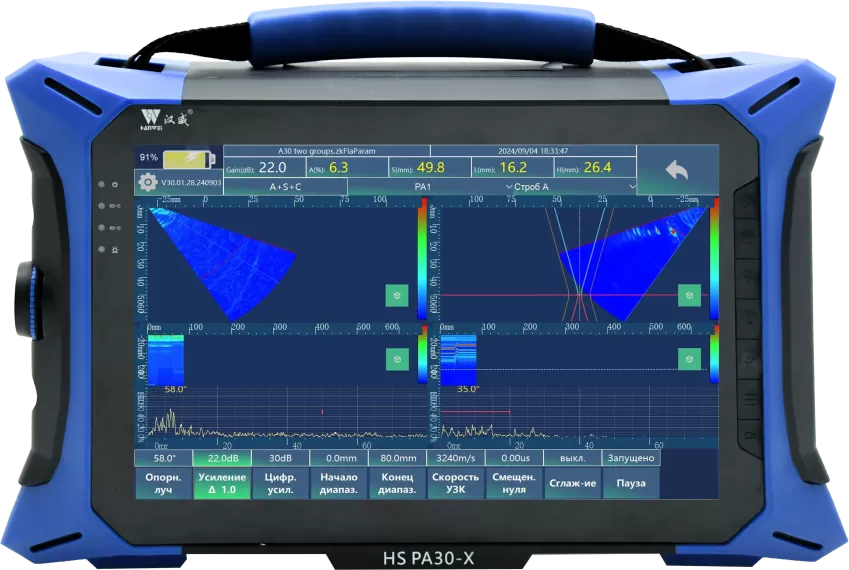

 Режим фазированные решетки (ФР) обеспечивает работу ФР ПЭП с поддержкой линейного, секторного или комбинированного сканирований. Одновременный вывод данных в виде A-; B-; C-; L-; S-; 3D- разверток которые соответствуют определениям EN 16018, расширяет возможности и облегчает оценку данных контроля. Показания данных контроля нескольких групп или развёрток могут быть выведены на экран прибора одновременно.

  Дифракционно-временной метод (TOFD) обеспечивает одновременную работу до двух групп с возможностью контроля стальных стенок толщиной до 100мм по требованиям, установленным ГОСТ ISO 10863-2022. При контроле с комбинацией режима фазированных решёток, данные TOFD и ФР можно одновременно выводить на экран прибора.

Программное обеспечение прибора позволяет импортировать САПР (CAD) модели сварного соединения, где можно настроить схемы прозвучивания с моделированием распространения ультразвуковых лучей в этом шве.

  В комплекте с каждым прибором поставляется ПО для просмотра и анализа собранных данных контроля на ПК и в приборе.

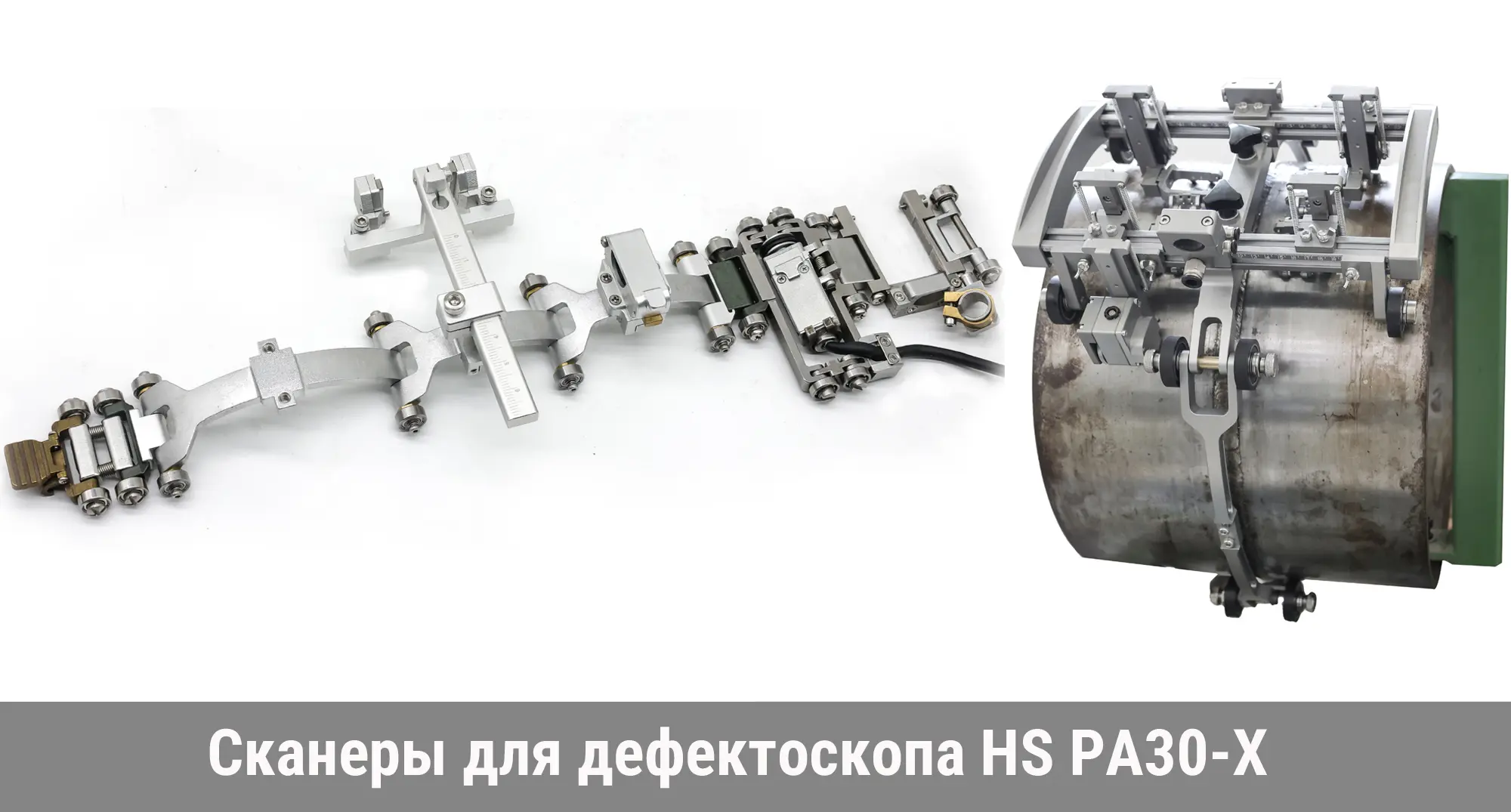

  Поддержка двухкоординатных датчиков пути для контроля коррозионных поражений металлов и расслоений и непроклеев композитов.

Комбинация режимов TFM, PCI, PWI  и мощная аппаратная начинка обеспечивают высочайшую точность данных контроля и чёткую визуализацию дефектов в режиме реального времени.
